Palan electric 620

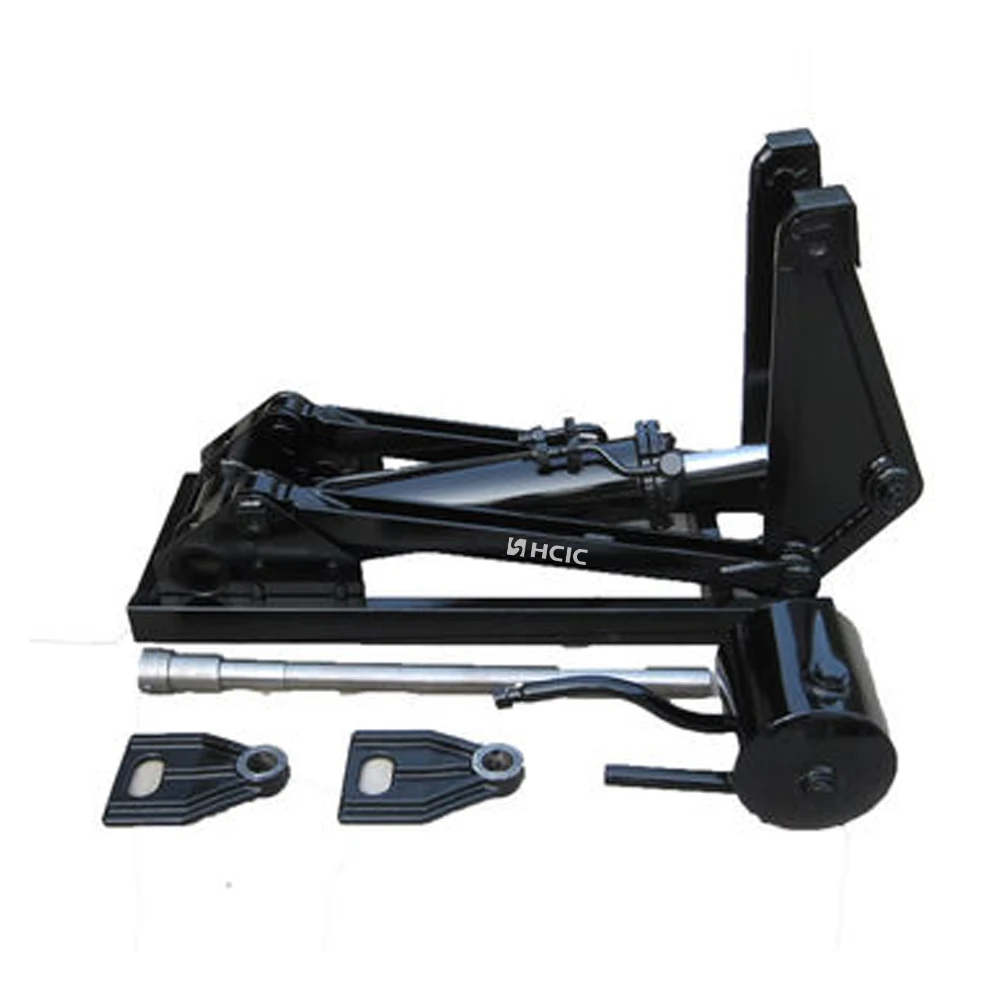

În calitate de producător profesionist, oferim soluții hidraulice personalizate de încredere. Palanul foarfece american HCIC Model 620 se potrivește cu benzile de 20–25 ft, ideal pentru transportul autobasculantelor, demolarea și răsturnarea fermei. Dispunând de o structură de pârghie de 37,5 inchi și un cilindru de 6 inchi, oferă o forță de rupere puternică și o performanță stabilă de ridicare. Pivotul său fără răsucire, știfturile întărite și sudarea robotizată previn torsiunea cadrului și asigură durabilitate de lungă durată pentru utilizarea camioanelor grele.

I. Geometria forței de spargere: de ce câștigă modelul 620

Avantajul efectului de pârghie Cumpărarea fierului de călcat este ușor, dar cumpărarea efectului de pârghie este o problemă de inginerie. Palanul electric model 620 este proiectat în jurul unei distanțe specifice de montare de 37,50 inchi (dimensiunea B). Acesta nu este un număr aleatoriu; este punctul de pivotare calculat necesar pentru a maximiza forța de rupere în timpul primelor 10 grade de ridicare. În cazul transporturilor grele, aici se blochează cilindrii standard. Alezajul cilindrului nostru de 6 inchi (dimensiunea D) funcționează în tandem cu „cadru de amplificare” pentru a converti presiunea hidraulică într-un cuplu liniar care împiedică răsucirea benzii dumneavoastră sub o sarcină decentrată.

II. Modelul 620 Parametri Tehnici

III. Proiectarea pivotului „Zero-Twist”: caracteristici de bază

• Arcul de pârghie de 37,5 inchi:Spre deosebire de unitățile cu cadru scurt, modelul 620 folosește un design cu arc lărgit. Această geometrie forțează basculul să rămână perfect pătrat cu șasiul, distrugând efectiv flexiunea cadrului care provoacă răsturnări pe șantierele inegale.

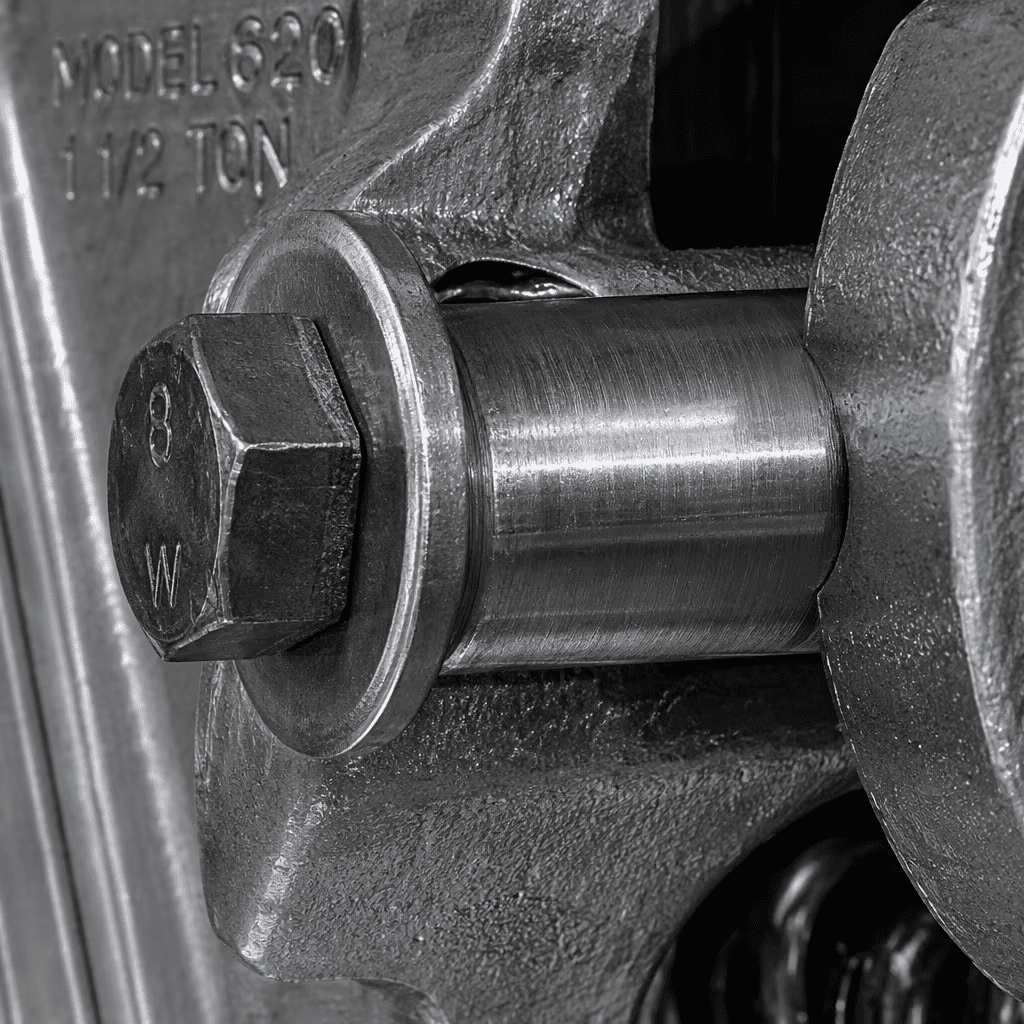

• Glande pinion întărite prin inducție:Am eliminat punctele pivot din metal moale găsite în unitățile bugetare. Palanele noastre foarfece de tip american sunt dotate cu știfturi întăriți prin inducție (HV600+) care rezistă la uzura „ovalată” cauzată de sarcinile de schimbare de tonaj mare.
• Sudare robotică cu impulsuri:Nu avem încredere în sudurile manuale pentru aplicații cu cuplu ridicat. Cadrele noastre sunt topite folosind sisteme robotizate cu pulsații care garantează o penetrare adâncă pe joncțiunile plăcilor de oțel cu grosimea de 0,5". Perioada.

IV. Scenarii de aplicare: Unde 620/625 domină

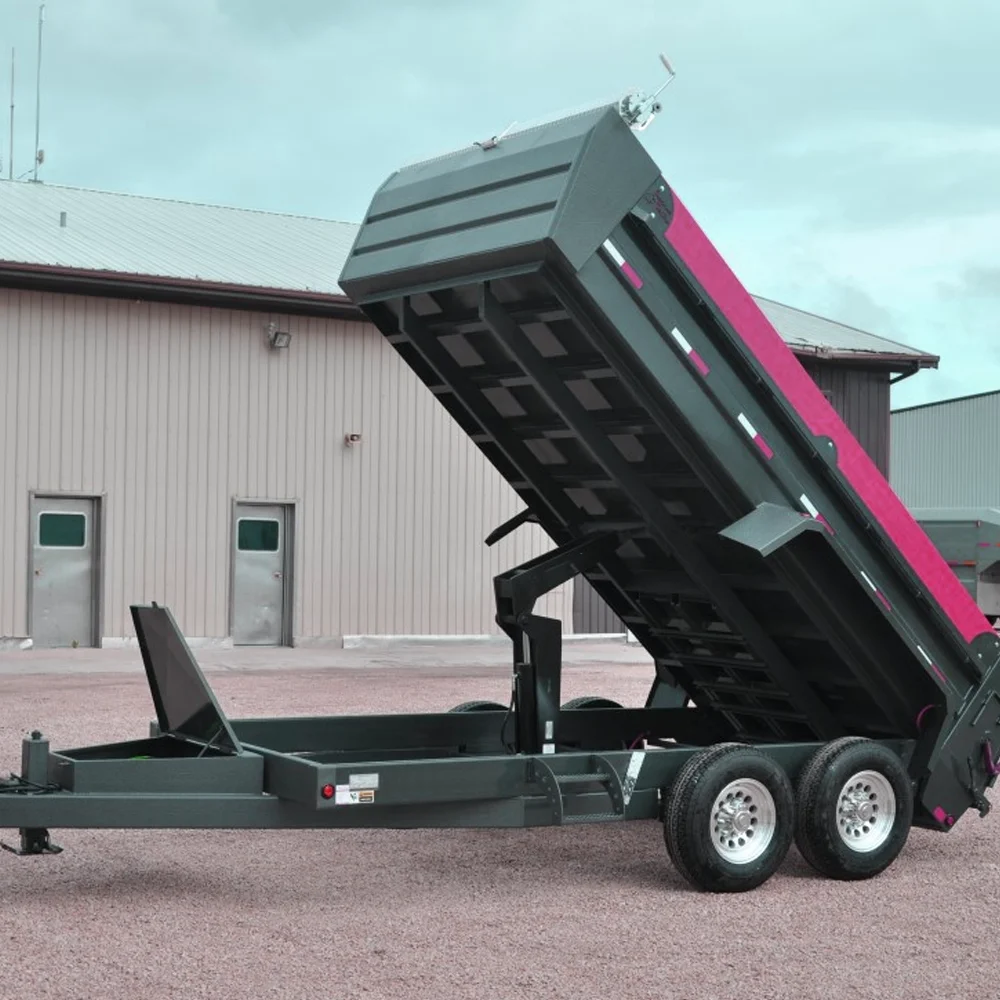

• Corpuri de gunoi de 20-25 picioare:Ideal pentru camioanele profesionale cu șasiu lung, unde stabilitatea este o problemă majoră de siguranță.
• Transport prin demolare:Manipularea betonului zimțat și a barelor de armare din oțel în cazul în care centrul de greutate al sarcinii se deplasează în mod constant.
• Înclinare puternică de Ag:Corpuri mari de cereale care funcționează în condiții de sol moale care necesită un mecanism de ridicare cu autostabilizare.

IV. Întrebări frecvente privind palanul foarfece

Î: De ce palanul meu „bâlbâie” în timpul fazei finale de extindere?

R: Aceasta este de obicei aerare sau un debit nepotrivit. Pentru un palan cu foarfece de tip american cu diametrul de 6,00", pompa dvs. trebuie să livreze o viteză constantă de 15-20 GPM. Dacă debitul este prea scăzut, uleiul cavitează la marcajul cursei de 25,00", provocând acea mișcare sărită.

Î: Pot folosi șuruburi standard de gradul 5 pentru unghiurile de montare?

A: Absolut nu. Forțele tăietoare pe un Model 625 sunt imense. Trebuie să utilizați șuruburi cu flanșă de gradul 8 (sau metrice 10.9). Gradul 5 se va întinde, ducând la „înclinarea pivotului” și în cele din urmă la crăparea urechilor de montare.

Î: Dimensiunea mea „E” nu se potrivește cu catalogul. L-am montat gresit?

R: Dimensiunea „E” este extensia maximă bazată pe geometria noastră pivot. Dacă balamaua dvs. de gunoi este situată prea departe în spate, veți limita extensia efectivă. Verificați întotdeauna decalajul dintre balamaua din spate și pivot înainte de a găuri șasiul.

V. Concluzie: fiabilitatea este o metrică măsurată

La HCIC, nu vindem „noroc”. Vindem 37,5 inci de pârghie mecanică documentată. Dacă te-ai săturat să vezi cadrele camionului tău răsucindu-se la încărcare completă, este timpul să treci la standardul 620/625. Ești gata pentru fișierul complet de integrare CAD pentru șasiul tău specific? Contactați astăzi echipa noastră de ingineri.
