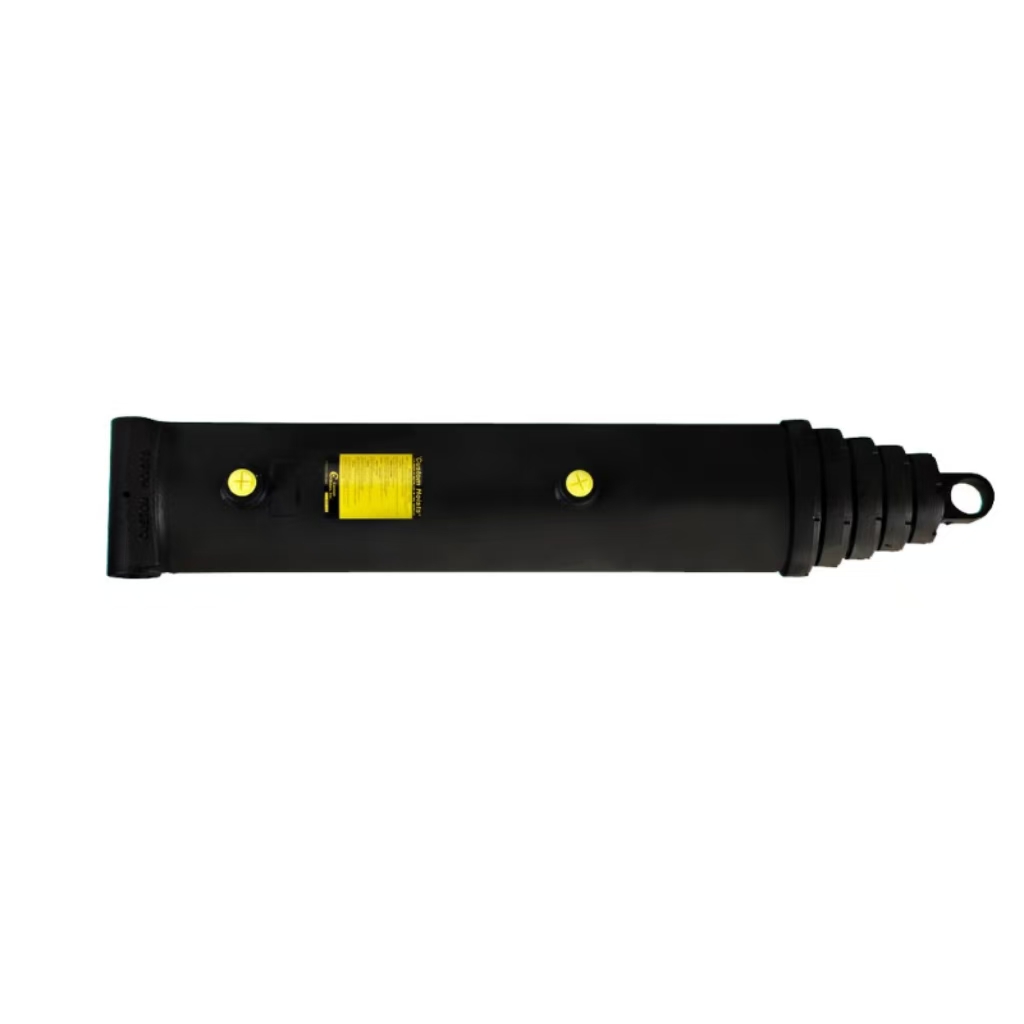

Construit pentru rezistență și întreținere ușoară, acest cilindru telescopic cu acțiune simplă CH are montare pe tuburi încrucișate, trepte din oțel lustruit și un finisaj de grund. Garnituri de etanșare în V sub presiune înaltă și joasă, în timp ce piulițele de etanșare exterioare adaugă suport și simplifică întreținerea.
Body o.d.:
9,5 inStroke:
279,25 inPSI:
2000Retracted:
77,5 inMontarea cu tuburi transversale este standard
Sunt disponibile modele personalizate și trunnion
Reconstructibil
Garnitura în V oferă etanșare la presiune înaltă și la presiune joasă
Piulițele de umplere exterioare oferă suport suplimentar pentru tuburi și simplifică întreținerea
Trepte din oțel lustruit
Grund finisat
Volumele enumerate sunt la extensie completă
| Greutate: | 746.00 LBS |
| Alezajul: | 8 in |
| Accident vascular cerebral: | 279,25 in |
| Diametrul corpului: | 9,5 in |
| PSI: | 2000 |
| Diametrul tijei: | N / A |
| Diametru pin: | N / A |
| Retras: | 77,5 in |
| Extins: | 356,75 in |
| Dimensiunea portului: | 1,0 NPTF |
| Încărcare coloanei: | 100.520 @ 2000 PSI |
| Montare: | Tub încrucișat |
| Etape: |
Cinci |
Acest model CH specific are dimensiunea alezajului de 8 inchi asociată cu o cursă efectivă cumulativă de 279,25 inci, cu o lungime totală retrasă de 77,5 inchi și dimensiunea complet extinsă care atinge 356,75 inci. Presiunea nominală de funcționare continuă este fixată la 2000 PSI și fiecare cilindru finit trece testul de spargere hidrostatică din fabrică la 5000 PSI înainte de expediere pentru a elimina riscul ascuns de scurgere. Cântărind 746 LBS pe unitate, cilindrul principal cu diametrul exterior de 9,5 inci adoptă o țeavă de oțel fără sudură îngroșată pentru a se apăra împotriva impactului lateral de la minerit neuniform și drumurile de transport off-road. Diametrul tijei și diametrul știftului sunt marcate cu NA deoarece acest design telescopic cu acțiune simplă se bazează pe extensia secvențială a cilindrului în loc de o tija de piston expusă pentru ridicarea sarcinii.
