Dimensiune (L*W*H): 2880x2450x2700 Dimensiune masă (mm): 1000x500 Număr de axe: 5 Cursarea mesei (X) (mm):800 Cursă masă (Y) (mm):500 Cursă masă (Z) (mm):500 Precizie de poziționare (mm): 0,0075 Repetabilitate (X/Y/Z) (mm): 0,005 Gama de viteză a axului (r.p.m): 1 - 8000 r.p.m Puterea motorului axului (kW): 7,5 Max. Sarcina mesei (kg): 600 kg Min. Timpul schimbării sculei:3
Freza se referă la mașina de frezat folosită pentru prelucrarea diferitelor suprafețe ale unei piese de prelucrat. În general, freza este condusă în principal de mișcare de rotație, iar piesa de prelucrat și freza se mișcă ca mișcare de avans. Poate fi prelucrat plan, canelură, de asemenea, poate fi procesat o varietate de suprafețe curbate, angrenaje și așa mai departe.
Nisip de rășină de înaltă calitate
fusul Taiwan
Șurub cu bile Taiwan și piuliță de blocare
Cilindru de presiune din Taiwan
Rulmenți japonezi NSK germany R+W cuplaj
Sistem automat de lubrifiere
Transportor de așchii opțional
Aplicație:

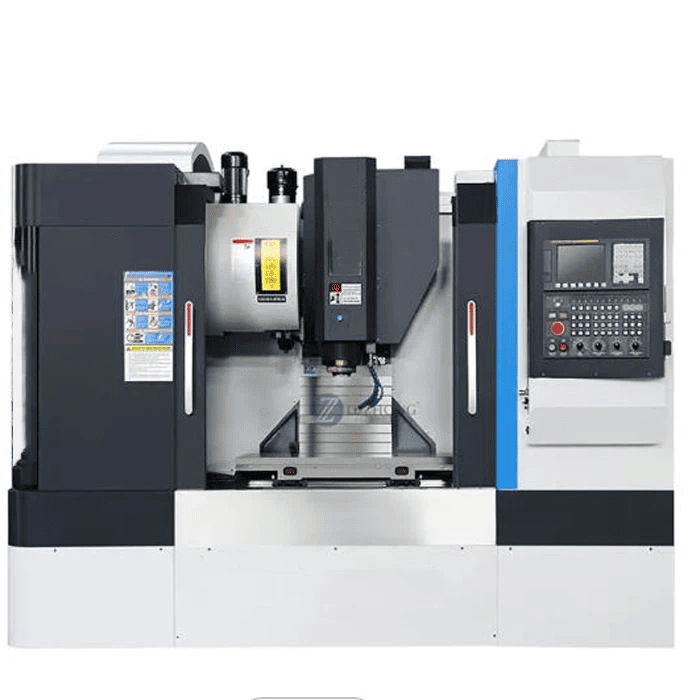

Acest VMC este potrivit pentru prelucrarea mecanică și fabricarea matriței. Și poate îndeplini cerințele de procesare de la brut.
prelucrare pentru a termina prelucrarea. Poate termina, de asemenea, multe proceduri de lucru, cum ar fi frezare, găurire, filetare, găurire etc.
Toți parametrii pot fi personalizați
Parametrii probei
| Nu. | Articol | Specificații |
|---|---|---|
| A Parametrii tehnici ai mașinii-unelte: | ||
| 1 | Corpul mașinii și toate piesele sunt realizate din nano piese turnate | |
| 2 | Dimensiunea mesei | 500×400 mm |
| 3 | Canelură în T (lățime x cantitate x distanță) | 10×5×78mm |
| 4 | Cea mai mare sarcină | 200 kg |
| 5 | Înălțimea maximă de alimentare | 280 mm |
| 6 | Distanța de la fața axului până la lucru | 100-280 mm |
| 7 | Curs triaxial X/Y/Z | 450/400/170mm |
| 8 | Diametrul axului | Ø100mm |
| 9 | Viteza axului | 36000RPM |
| 10 | Puterea motorului axului | 6KW |
| 11 | Capacitatea bibliotecii de scule axului | 8 |
| 12 | Timp de schimbare a sculei | 5S |
| 13 | Conicitatea axului | ISO25 |
| 14 | Cursuri de bibliotecă cuțite | Rotire servo disc |
| 15 | Rată de mișcare rapidă X/Y/Z | 12/12/12m/Min |
| 16 | Viteza de procesare | 6-12 m/min |
| 17 | Precizia poziționării | ±0,006/300mm |
| 18 | Precizie de poziționare repetitivă | ±0,006/300mm |
| 19 | Precizia suprafeței prelucrate | ≤Ra1,6 |
| 20 | Precizia prelucrarii | ±0,01 mm |
| 21 | Opțional cu patru axe și cinci axe | Da |
| 22 | Unghiul de rotație al axei A | ±105 grade |
| 23 | A cincea axă Unghiul de rotație a axei C | 360 de grade |
| 24 | Mod de legătură pe cinci axe | 5 axe cu deplasarea |
| 25 | Tensiune de lucru | 380V/50HZ±10% sau 220V/60HZ |
| 26 | Dimensiunea mașinii (l * l * h) | 1450×1600×2100mm |
| 27 | Greutatea corporală | 1500KG |
| B Detalii configurația mașinii-unelte parametrii mărcii: | ||
| 1 | Configurația sistemului | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Axul | 6KW ax răcit cu ulei de înaltă precizie, viteză mare, silențios |
| 3 | Șurub cu bile | Japonia NSK, Germania RexRoth) 2005 |
| 4 | Ghid liniar | Ghid de înaltă precizie Taiwan HIWIN/ABBA H25 |
| 5 | Unitate servo | Servomotor Panasonic 750W/Ncstudio |
| 6 | Rulment de tijă | Rulment de precizie Taiwan TPI |
| 7 | Alimentare cu comutare | Taiwan Ming bătătură |
| 8 | Întrerupător electric | China chint |
| 9 | convertor | * Convertor pătrat |
1.Mașină de frezat cu portic: inclusiv mașina de frezat și alezat pe portal, mașina de frezat și rindeau și mașina de frezat cu două coloane, sunt utilizate pentru prelucrarea pieselor mari.
2.Mașină de frezat cu o singură coloană și mașină de frezat cu un singur braț: capul de frezat orizontal al fostului se poate deplasa de-a lungul șinei de ghidare a coloanei, masa pentru alimentare longitudinală; Capul de frezare final al acestuia din urmă se poate deplasa orizontal de-a lungul șinei de ghidare în consolă, iar cantileverul poate, de asemenea, regla înălțimea de-a lungul șinei de ghidare a coloanei. Ambele sunt folosite pentru prelucrarea pieselor mari.
3.masa nu ridică mașina de frezat: există două tipuri de masă de lucru dreptunghiulară și masă de lucru rotundă, este o mașină de frezat de dimensiuni medii între mașina de frezat cu masă ridicată și mașina de frezat portal. Mișcarea sa verticală se realizează prin ridicarea capului de frezat pe coloană.
4.Mașină de frezat cu instrumente: o mașină de frezat cu masă de ridicare mică, folosită pentru prelucrarea instrumentelor și a altor piese mici.
5.Mașină de frezat cu scule: Folosită pentru fabricarea matriței și a sculelor, echipată cu cap de frezat vertical, masă unghiulară universală și dop și alte accesorii, dar și pentru găurire, foraj și prelucrare prin interpolare.
6. Alte mașini de frezat: cum ar fi mașina de frezat cu cheie, mașina de frezat CAM, mașina de frezat arbore cotit, mașina de frezat cu jurnal de laminare și mașina de frezat lingouri pătrate etc., sunt mașini de frezat speciale fabricate pentru prelucrarea piesei de prelucrat corespunzătoare.

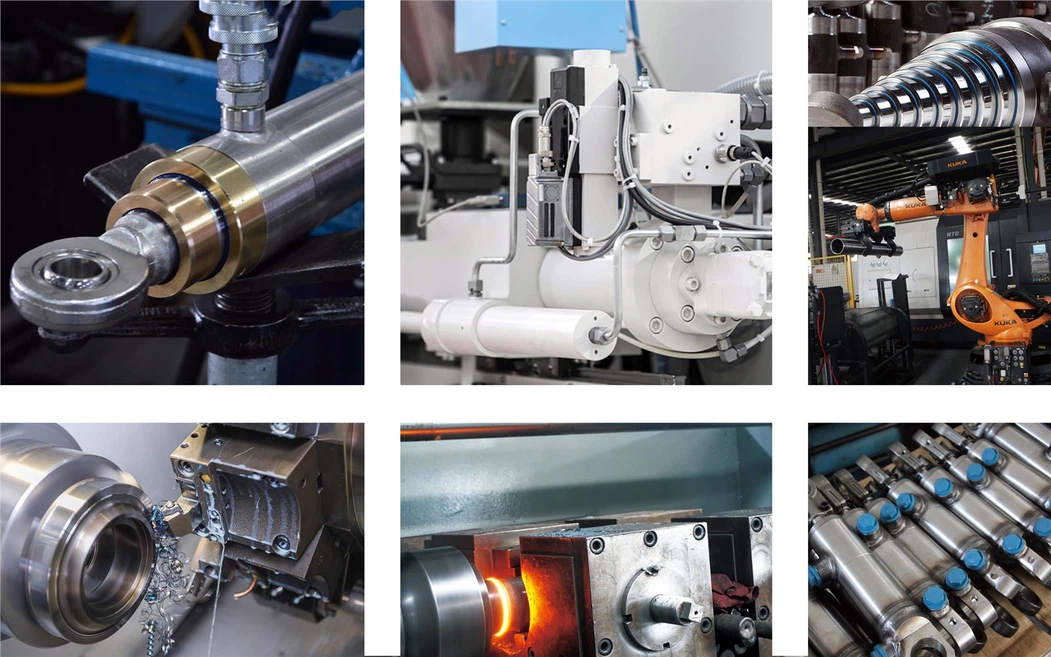

HCIC oferă personalizare completă pentru toți cilindrii hidraulici:
