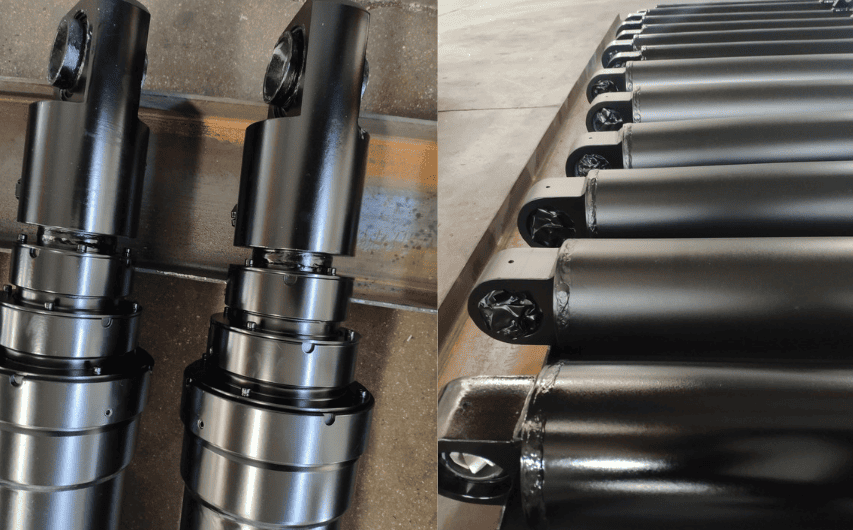

Revizuiți dimensiunile cilindrului hidraulic cu șapă dublă 53-4592-106, cursă de 106,06 inchi, port NPTF de 3/4 inci și greutate de catalog de 208 lb pentru echipamentele OEM cu cursă lungă.
Stroke:
2.694 mmClosed length,:
1.219 mmExtended length:
3.913 mmPort:

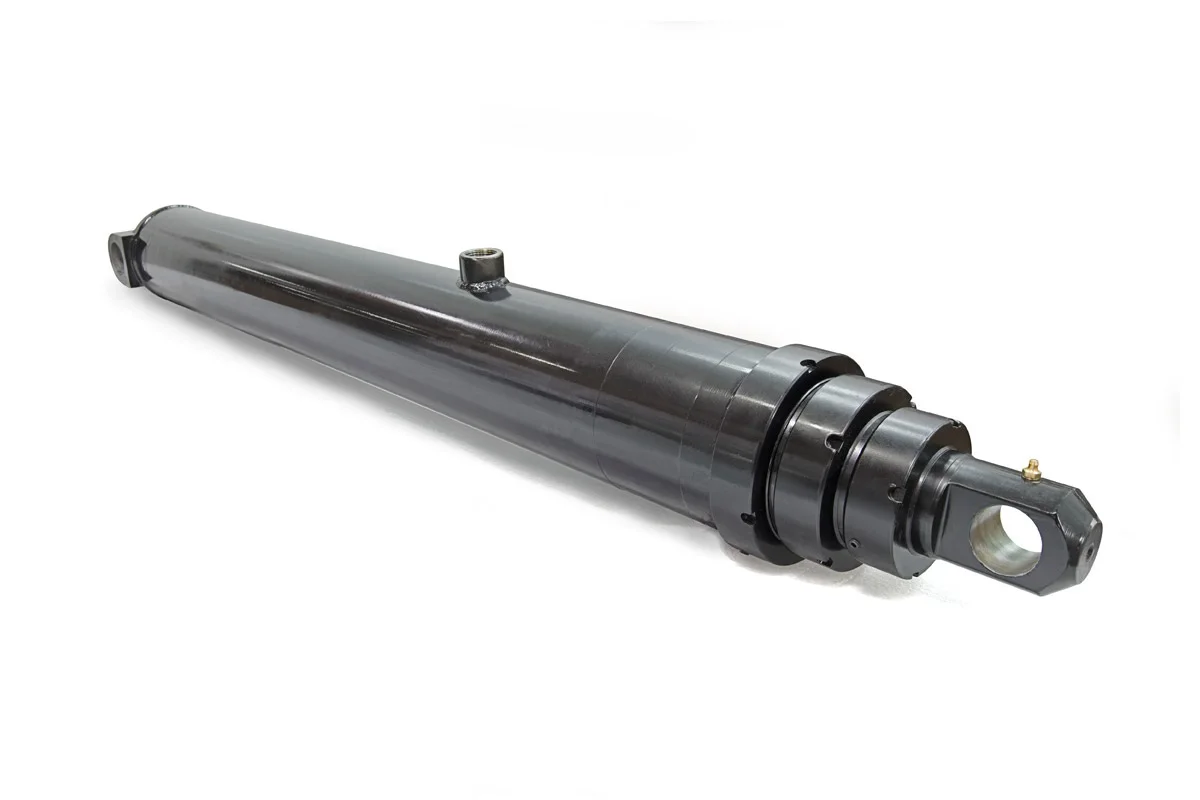

3/4 în NPTFCilindru hidraulic cu dublă șapă 53-4592-106 este un model din seria 4000 cu cursă lungă, listat în catalogul HCIC-2026. Cursa sa de catalog de 106,06 inchi îl plasează într-o discuție de instalare diferită de un actuator compact: mașina trebuie să aibă loc pentru o schimbare lungă a distanței dintre pini-centre, iar consolele și furtunurile trebuie să rămână controlate prin toată mișcarea.
Pentru un constructor OEM sau o echipă de întreținere, punctul de plecare util este rândul dimensional complet. Include cursa, lungimea închisă, lungimea extinsă, dimensiunile de montare, orificiul, volumul de ulei și greutatea. Aceste valori îi ajută pe ingineri să compare modelul cu un cilindru existent sau cu un aspect nou al mașinii înainte de a cere o ofertă de proiect.
| Articol | Valoarea inci | Valoare metrică |
|---|---|---|
| Model | 53-4592-106 | 53-4592-106 |
| Serie | Seria 4000 | Seria 4000 |
| Accident vascular cerebral, A | 106,06 in | 2.694 mm |
| Lungime închisă, B | 48.00 in | 1.219 mm |
| Lungime extinsă, C | 154,06 in | 3.913 mm |
| Dimensiunea D | 1,50 inchi | 38 mm |
| Dimensiunea E | 2,06 in | 52 mm |
| Dimensiunea F | 2.00 in | 51 mm |
| Dimensiunea G | 7.00 in | 178 mm |
| Dimensiunea J | 2,06 in | 52 mm |
| Dimensiunea K | 19.50 in | 495 mm |
| Port | 3/4 în NPTF | 3/4 în NPTF |
Catalogul nu oferă o garanție universală privind presiunea, sarcina sau durata de viață pentru 53-4592-106. Selecția finală necesită traseul real de încărcare a mașinii, condițiile hidraulice și revizuirea siguranței.

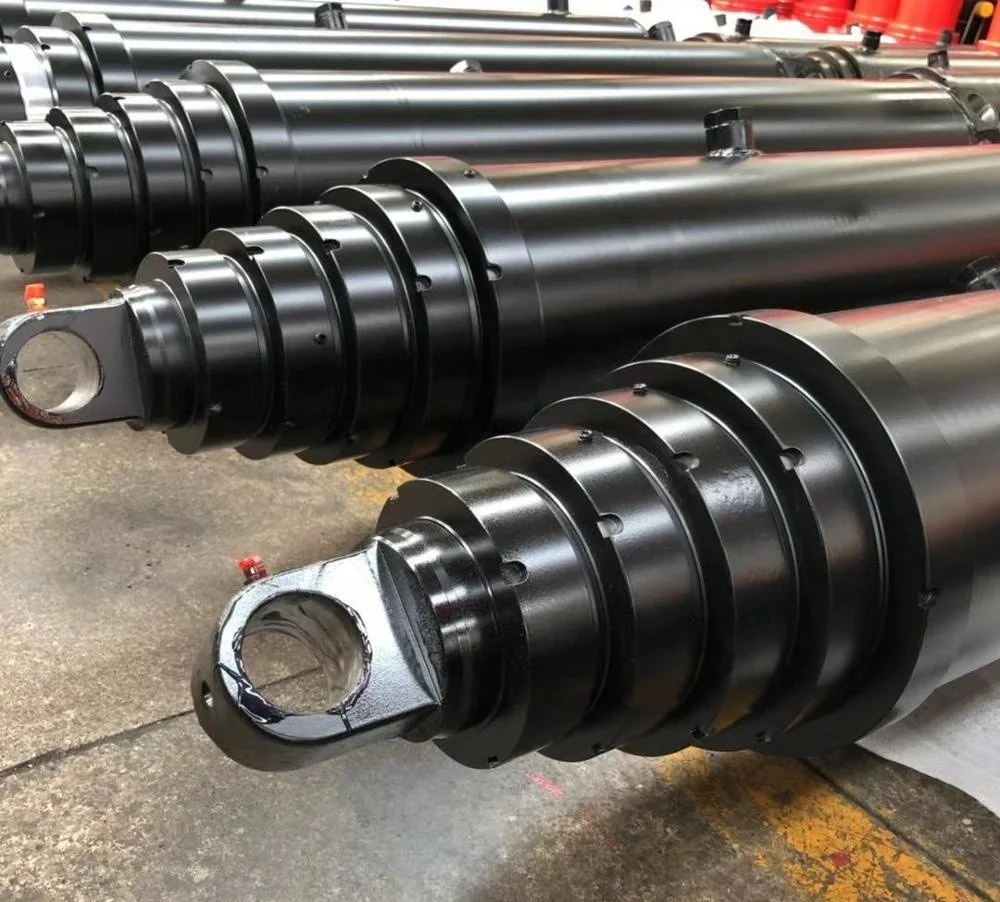

Un cilindru pin-to-pin nu funcționează izolat. Pinul fix, pinul mobil și mecanismul conectat definesc mișcarea. Pentru 53-4592-106, catalogul listează 48.00 inchi închis și 154.06 inch extins. Prin urmare, mașina are nevoie de o cale controlată printr-o modificare mare a distanței dintre pini-centru.
Înainte de instalare, mapați cele două poziții finale și câteva poziții intermediare. Verificați dacă cilindrul rămâne în intervalul unghiului prevăzut, dacă suporturile de montare transportă sarcina în direcția corectă și dacă structura înconjurătoare lasă loc pentru mișcarea corpului, tijei, știfturilor și furtunului.
O cursă lungă face, de asemenea, rutarea mai importantă. Furtunurile trebuie să urmeze ansamblul în mișcare fără a se întinde, strânge sau freca de cadru. Echipele de service ar trebui să poată ajunge la port și la hardware-ul de montare fără a demonta echipamentele care nu au legătură.

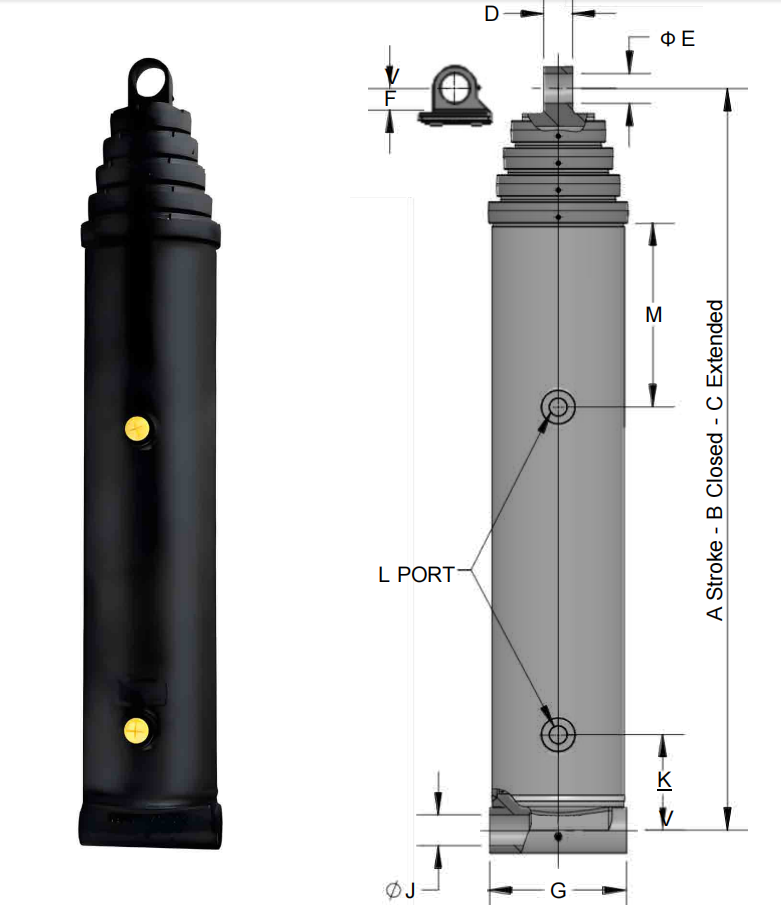

Dimensiunile de catalog D, E, F, G, J și K oferă punctul de pornire dimensional pentru aranjamentul de montare. Comparați-le cu desenul mașinii, mai degrabă decât să presupuneți că cursa lungă este singura cerință de montare.
Portul NPTF de 3/4 in trebuie să se potrivească cu practica hidraulică existentă de instalații și montaj. Verificați adaptorul, metoda de etanșare, raza de îndoire a furtunului și orientarea orificiului înainte ca cilindrul să fie instalat într-un spațiu restrâns.
Rândul de produse listează un volum de ulei de umplere de 1,7 galoane și un volum de ulei extins de 6,0 galoane. Sistemul hidraulic trebuie să aibă suficient volum utilizabil al rezervorului pentru cilindru, furtunuri, bloc de supape și poziția reală de funcționare. Aceste valori de catalog nu sunt un calcul complet al dimensionării rezervorului.
Greutatea indicată este de 208 lb. Această valoare contează în timpul transportului, planificării instalării și proiectării suportului. Furnizați o metodă de ridicare sigură și confirmați că structura mașinii poate susține cilindrul și poate transfera sarcina de lucru prin articulațiile știftului.
53-4592-106 poate fi revizuit pentru echipamente OEM de cursă lungă și proiecte de înlocuire care utilizează un cilindru pin-la-pin. Este un candidat pentru mecanisme în care punctele de montare fixe și în mișcare sunt departe unul de celălalt la extensie completă, cu condiția ca geometria mașinii să se potrivească cu dimensiunile catalogului.
O cotație nu ar trebui să se bazeze numai pe numărul modelului. Pentru a evalua aplicația, HCIC are nevoie de desenul mașinii sau de măsurători precise pe teren, presiunea de funcționare, direcția sarcinii, frecvența ciclului, detaliile pinului și informații despre conexiunea hidraulică.
Cilindrul hidraulic 53-4592-106 pin-to-pin este o opțiune din seria 4000 cu cursă lungă pentru mecanismele care necesită o modificare definită a distanței pini-centre. Cursa sa de 106.06 inchi, lungimea închisă de 48.00 inchi, lungimea extinsă de 154.06 inci, portul NPTF de 3/4 inchi, valoarea de umplere de 1.7 galoni, valoarea extinsă de 6.0 galoni și greutatea de catalog de 208 lb oferă echipei OEM o bază precisă pentru revizuirea inițială a montajului.
Trimiteți geometria completă a mișcării, detaliile de montare, datele hidraulice și planul de manipulare către HCIC înainte de a comanda. Aceste informații sunt necesare pentru a determina dacă acest model de călătorie lungă se potrivește cu mașina completă.
HCIC, cunoscut și sub numele de Jinan Huachen Industrial Co., Ltd., furnizează cilindri hidraulici, unități hidraulice de putere și componente aferente pentru vehicule, manipularea deșeurilor, construcții și echipamente industriale. Adecvarea produsului trebuie confirmată în raport cu proiectarea completă a mașinii și cerințele de siguranță aplicabile.
