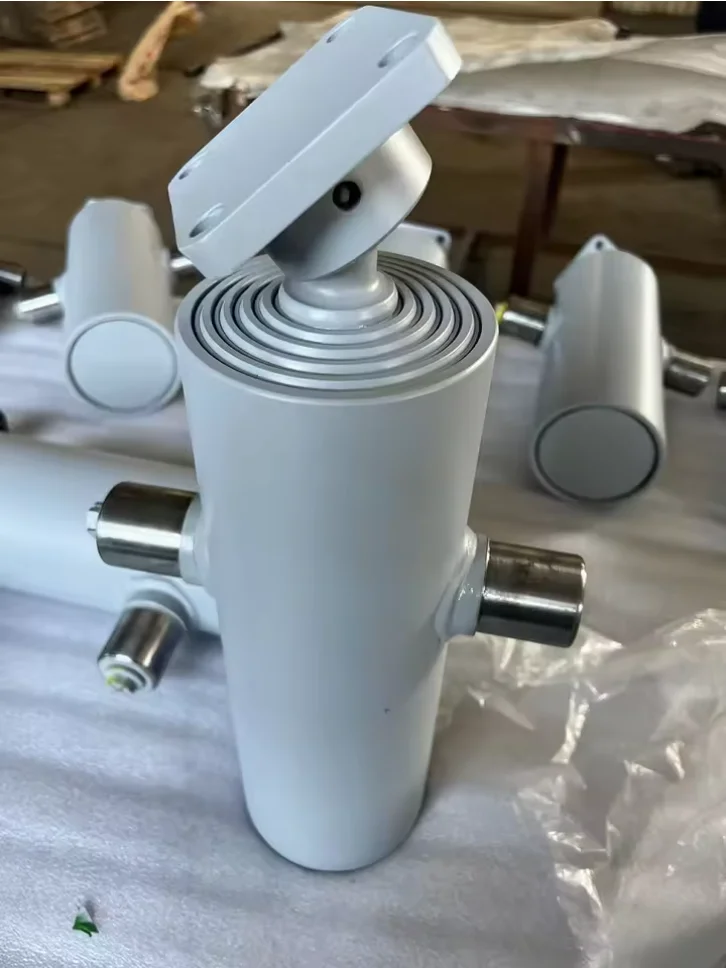

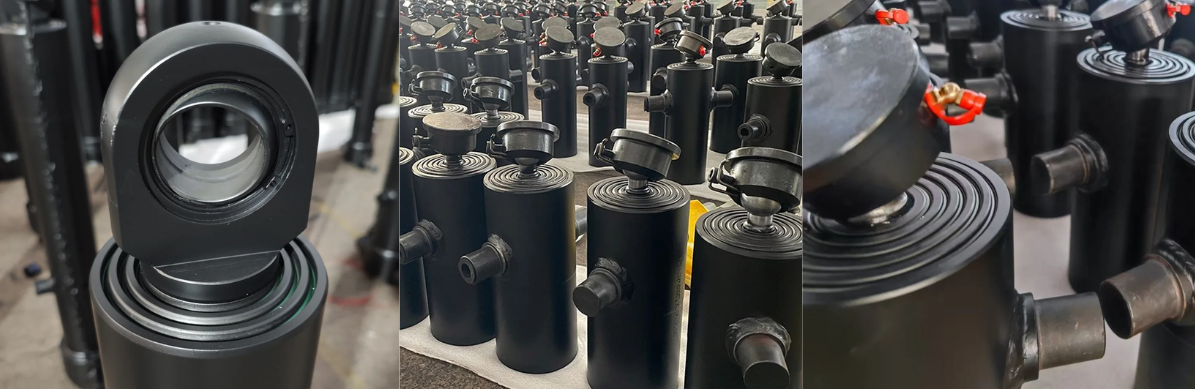

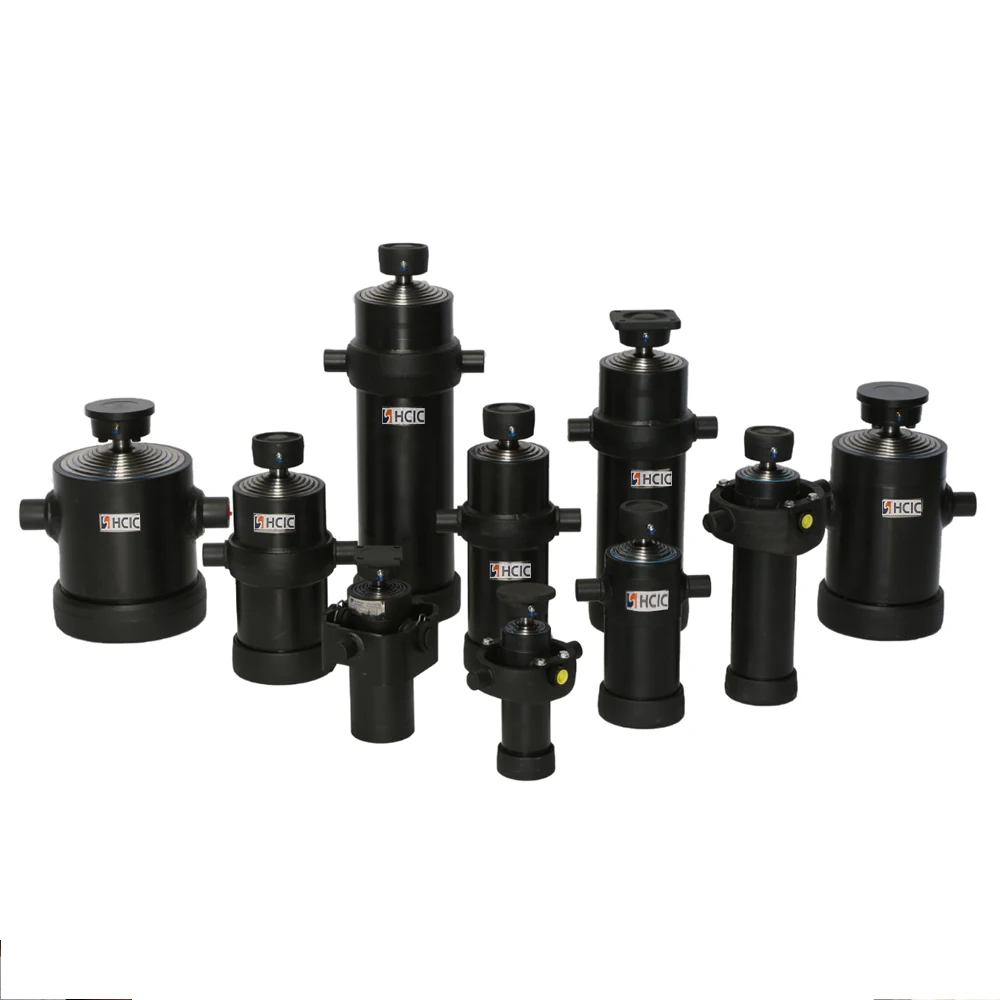

4TG-E130x1307 este un cilindru hidraulic telescopic în patru trepte pentru sub caroserie, cu o cursă de 1.307 mm, o presiune de lucru maximă de 180 bar și un interval de basculare de catalog de 15-25 tone.
Number of stages:
4 etapeStroke:
1.307 mmMass:
58 kgWorking volume:
13,7 L4TG-E130x1307 este un cilindru hidraulic telescopic sub caroserie cu patru trepte, listat în catalogul HCIC-2026. Face parte din gama ușoară de sub caroserie pentru remorci cu basculantă laterală și basculante cu trei căi, unde o cursă lungă trebuie să se potrivească sub caroserie și șasiu.
Modelul oferă un punct de plecare definit pentru o revizuire OEM sau cilindru de schimb: patru trepte, cursă de 1.307 mm, presiune de lucru maximă de 180 bar și o capacitate de răsturnare de catalog de 15–25 de tone. Înainte de cumpărare, cilindrul trebuie adaptat la structura completă a remorcii, circuitul hidraulic și aranjamentul de montare.
| Parametru | Valoarea de catalog |
|---|---|
| Model | 4TG-E130x1307 |
| Tip de produs | Cilindru hidraulic telescopic sub caroserie |
| Numărul de etape | 4 |
| Accident vascular cerebral | 1.307 mm |
| Masa | 58 kg |
| Volumul de lucru | 13,7 L |
| Presiune maximă de lucru | 180 bar |
| Gama de capacitate de basculare a catalogului | 15-25 de tone |
| Dimensiunea L | 545 mm |
| Dimensiunea A | 216 mm |
| Dimensiunea B | 329 mm |
| Dimensiunea C | 132 mm |
| Dimensiunea D | 92 mm |
| Dimensiunea E | 58 mm |

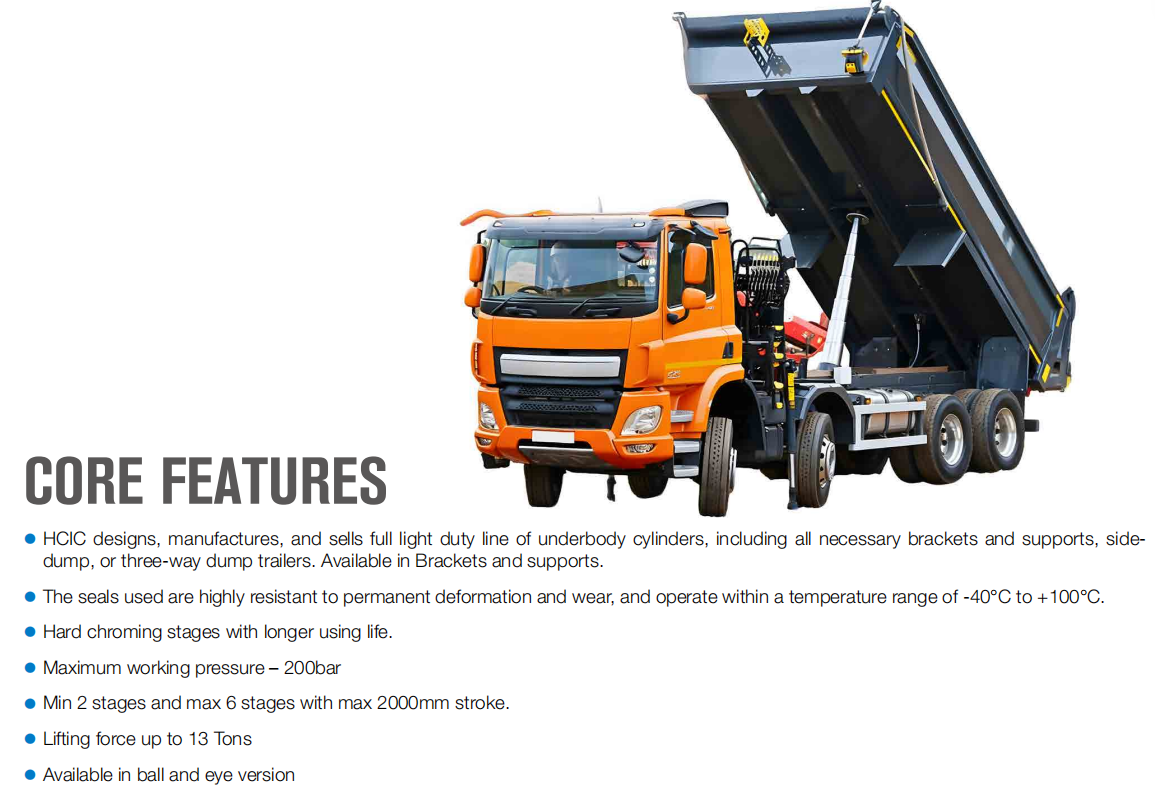

Valorile de mai sus sunt transcrise din tabelul Cilindrii hidraulici telescopici sub caroserie din catalogul HCIC-2026 furnizat, PDF pagina 18. În tabelul tipărit, rândul pentru 4TG-E130x1307 prezintă patru trepte, o cursă de 1.307 mm, 58 kg masa, volumul de lucru maxim 130 L și 130 bar.

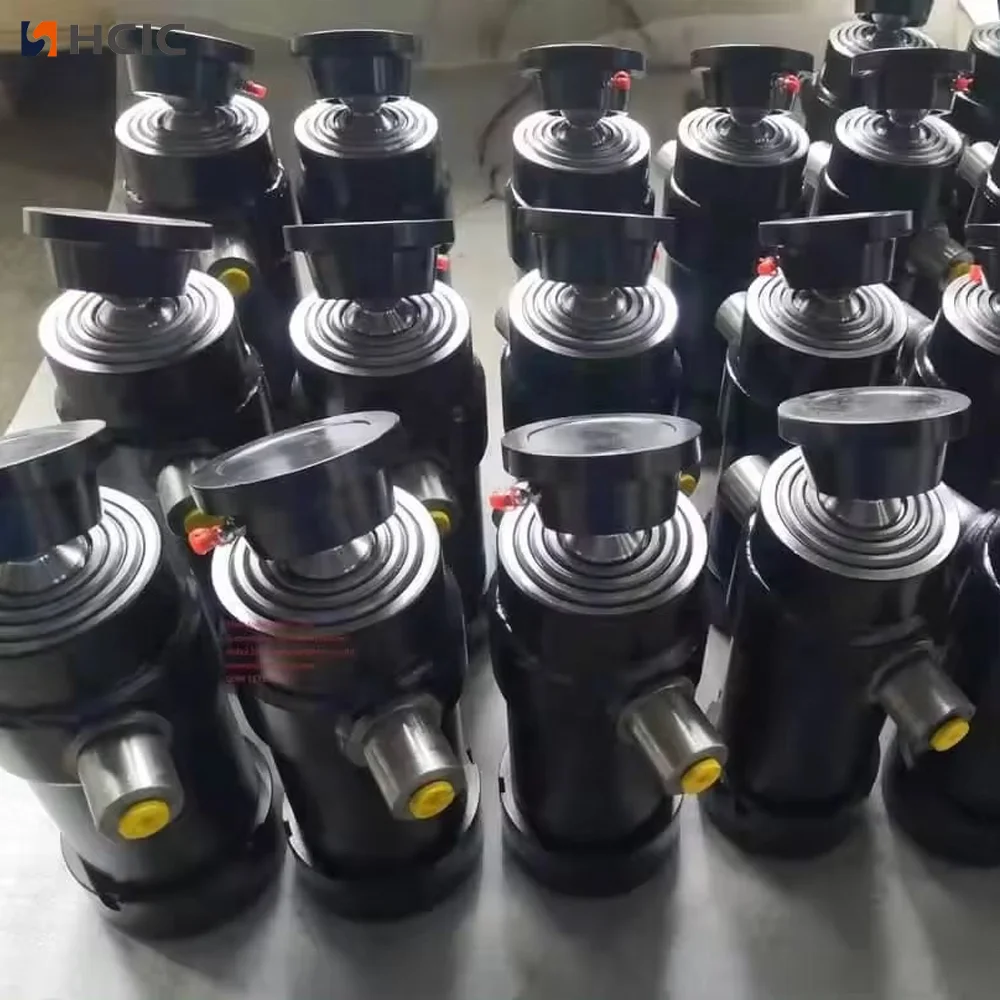

Un cilindru telescopic folosește trepte imbricate pentru a produce o mișcare de lucru mai lungă, fără a necesita întreaga lungime extinsă atunci când este retras. Acest aranjament este util pe remorci de basculantă în care spațiul disponibil sub caroserie este limitat, dar sistemul de basculare necesită încă o mișcare suficientă.
4TG-E130x1307 are patru trepte și o cursă listată de 1.307 mm. Dimensiunea sa de 545 mm L oferă un punct de plecare pentru planificarea spațiului închis, dar instalația trebuie să țină cont și de suportul cilindrului, conexiunea cu știfturi sau ochi, elementele șasiului, furtunurile și traseul complet de mișcare a benzii.
Cilindrul nu determină singur rezultatul răsturnării. Locația balamalei, greutatea corporală, distribuția sarcinii, unghiul de basculare, debitul pompei și protecția de descărcare, toate influențează forța și viteza necesare în timpul ciclului.

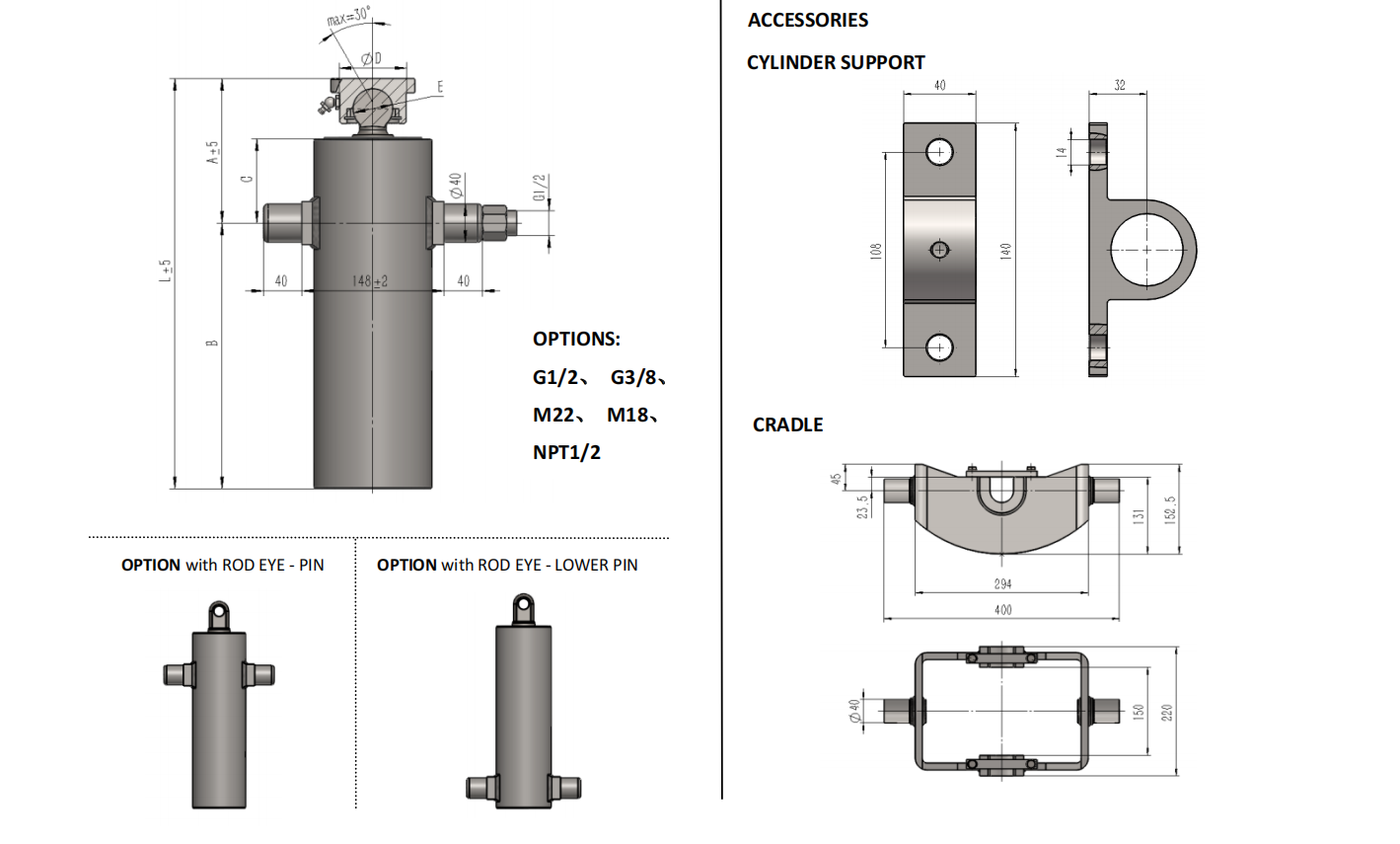

Începeți cu dimensiunea L enumerată și dimensiunile de instalare A–E. Comparați-le cu desenul remorcii sau cu zona de montare măsurată. Apoi verificați cilindrul prin arcul complet de basculare. Un cilindru poate elibera șasiul atunci când caroseria este închisă, dar contactează o traversă sau un suport pe măsură ce caroseria se ridică.

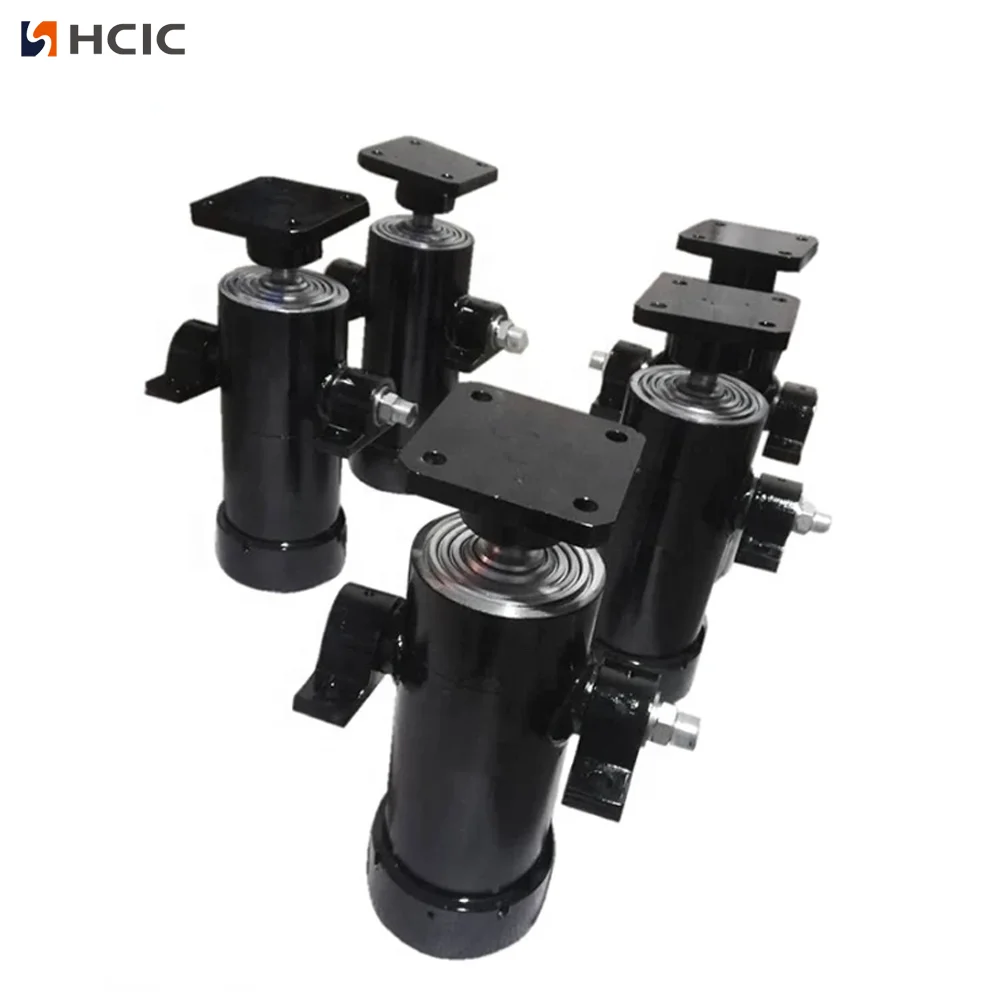

Pagina de catalog prezintă opțiuni pentru ochiul tijei și știfturile inferioare pentru gama cilindrilor de sub caroserie, împreună cu referințe la suportul de sprijin. Conexiunea exactă și aranjamentul suportului pentru un 4TG-E130x1307 ar trebui confirmate din desenul proiectului. Nu presupuneți că un cilindru telescopic cu aspect similar va folosi aceeași distanță între pini sau aceeași metodă de montare.
Cilindrul trebuie susținut și aliniat prin proiectarea de montare a remorcii. Suporturile nu trebuie să forțeze cilindrul în poziție sau să creeze încărcare laterală în timpul extinderii. Verificați știfturile, suportul, furtunurile și elementele cadrului din apropiere înainte de a aplica sarcina.
Catalogul enumeră o presiune maximă de lucru de 180 bar pentru 4TG-E130x1307. Pompa, supapa de siguranță, dimensiunea furtunului, volumul de ulei și circuitul de control trebuie revizuite în raport cu această cerință. Presiunea de lucru nu este aceeași cu capacitatea de ridicare garantată; forța reală depinde de presiunea hidraulică, suprafața efectivă și geometria mecanică a remorcii.
4TG-E130x1307 este relevant pentru proiectele de basculantă care necesită un cilindru hidraulic telescopic sub caroserie în patru trepte cu o cursă de 1.307 mm. Poate fi luată în considerare pentru amenajările cu basculantă laterală și cu basculantă cu trei căi atunci când spațiul de instalare disponibil și gama de aplicații din catalog se potrivesc cu proiectul.
Catalogul prezintă o gamă de capacități de basculare de 15-25 tone. Tratați acest lucru ca referință la aplicația de catalog, nu ca o aprobare universală a sarcinii utile. Caroseria remorcii, structura balamalei, rezistența șasiului, distribuția sarcinii și sistemul hidraulic trebuie evaluate împreună.
Pentru un 4TG-E130x1307 OEM sau o cerere de înlocuire, trimiteți:
Aceste informații ajută la separarea unei înlocuiri directe a cilindrului de o reproiectare a sistemului de montare sau a sistemului hidraulic.
4TG-E130x1307 oferă constructorilor de remorci o opțiune definită de cilindru sub caroserie în patru trepte, cu o cursă de 1.307 mm, o masă de 58 kg, o presiune de lucru maximă de 180 bar, un volum de lucru de 13,7 L și un interval de basculare din catalog de 15-25 tone.
Trimiteți desenul remorcii, măsurătorile de montare și datele hidraulice către HCIC pentru o revizuire a montajului înainte de a comanda.
