Cilindru hidraulic de ridicare a stivuitorului Introducere: Sursa de alimentare: Manual Lungimea furcii: 800 mm Raport de testare a mașinilor: furnizat Componente de bază: Motor Max. Înălțime de ridicare: 1600/2500 mm Greutate de serviciu: 160-280 kg Raza de rotire: 1235 mm Min. Inaltime de ridicare: 90 mm Capacitate: 500-1500 kg Inaltime totala:2165/2925mm Viteza de ridicare: 25 mm/s

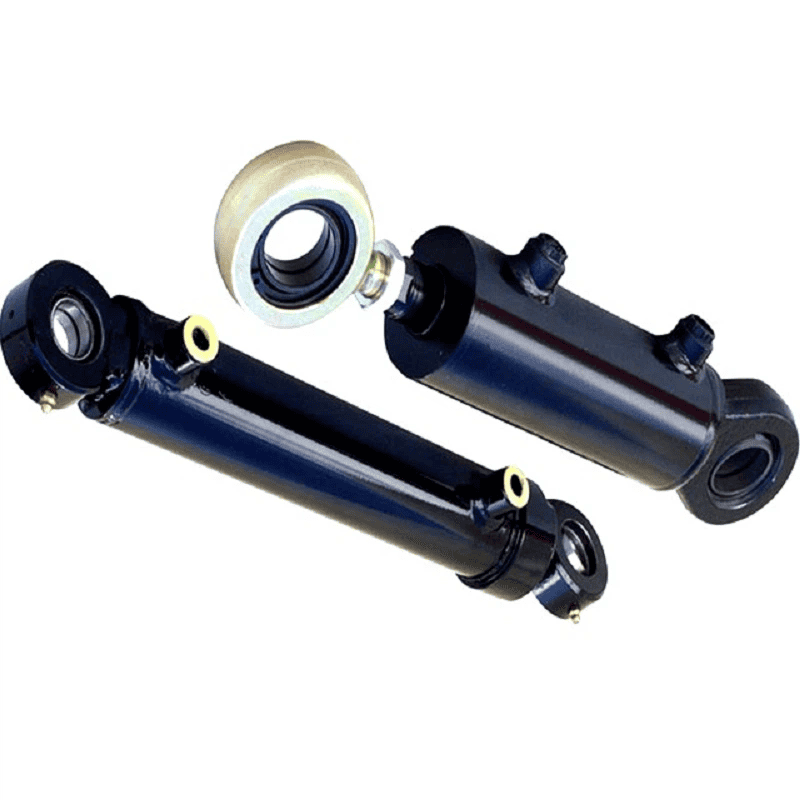

Cilindrul hidraulic cu piston poate fi împărțit în două structuri: tip unipol și dublă tijă. Metoda fixă este fixată de corpul cilindrului, iar tija pistonului este fixată. Acțiunea presiunii hidraulice are un singur tip de acțiune și dublă acțiune. Într-un cilindru hidraulic cu acțiune simplă, uleiul sub presiune este doar o cavitate a cilindrului hidraulic, iar presiunea cilindrului poate fi atinsă prin presiunea cilindrului. Mișcarea celor două direcții ale pistonului pistonului cilindrului hidraulic este alternată de cele două cavități, iar presiunea presiunii hidraulice este completă.
Caracteristicile defecțiunii
Nu efectuați operațiuni de sarcină atunci când depanați echipamentul.
Principalele manifestări anormale includ poziționarea și oprirea inexacte a tijei pistonului, forța de ieșire insuficientă, viteza redusă de mișcare și performanța de lucru instabilă în timpul funcționării. Cauzele comune sunt analizate după cum urmează:
(1) Scurgere internă în interiorul cilindrului hidraulic
Scurgerile interne ale cilindrului hidraulic implică în principal scurgeri cauzate de uzura excesivă a componentelor de etanșare a cilindrului, precum și deteriorarea sau defecțiunea etanșării tijei pistonului, a etanșării capacului de capăt și a etanșării pistonului în sine.
Pentru scurgerile care apar la poziția de etanșare dintre tija pistonului și capacul de capăt, principalele cauze sunt defecte precum plierea, extrudarea, ruperea, abraziunea suprafeței, îmbătrânirea, deteriorarea materialului și deformarea pieselor de etanșare. În astfel de cazuri, etanșarea defectă trebuie îndepărtată și înlocuită cu o nouă componentă de etanșare calificată.
Uzura excesivă a etanșărilor pistonului este cauzată în principal de reglarea necorespunzătoare a supapei de control al vitezei, ceea ce duce la contra-presiune excesiv de mare în sistem, instalarea necorespunzătoare a etanșărilor în timpul asamblarii sau contaminarea și deteriorarea uleiului hidraulic. Factorii secundari includ intrarea de materii străine în timpul asamblării și utilizarea materialelor de etanșare de calitate scăzută.
Consecințele unor astfel de probleme includ mișcarea lentă și lentă, forța de ieșire insuficientă și, în cazuri grave, deteriorarea pistonului și a peretelui interior al cilindrului, ducând chiar la o defecțiune a „prinderii cilindrului”. Soluția corespunzătoare este reajustarea supapei de control al vitezei și efectuarea corecțiilor și îmbunătățirilor necesare în strictă conformitate cu specificațiile de instalare a echipamentului și procedurile de operare.
Toți parametrii pot fi personalizați
| Model | AF500 | AF1000 | AF1500 |
|---|---|---|---|
| Capacitate (kg) | 500 | 1000 | 1500 |
| Înălțimea furcii coborâte (mm) | 90 | 90 | 90 |
| Înălțimea maximă de ridicare (mm) | 1600 | 1600/2500 | 1600 |
| Înălțimea totală (mm) | 2010 | 2165/2925 | 2150 |
| Lungime totala (mm) | 1380/1640 | 1380/1640 | 1380/1640 |
| Lățimea totală (mm) | 805 | 1000/750 | 1000 |
| Lungimea furcii (mm) | 800 | 800 | 800 |
| Raza de viraj (mm) | 1235 | 1235 | 1235 |
| Greutate de serviciu (kg) | 160 | 250/316 | 280 |
| Viteza de ridicare (mm/s) | 25 | 25 | 21 |
| Lățimea culoarului pentru paleți (mm) | 1915 | 1915 | 1915 |
