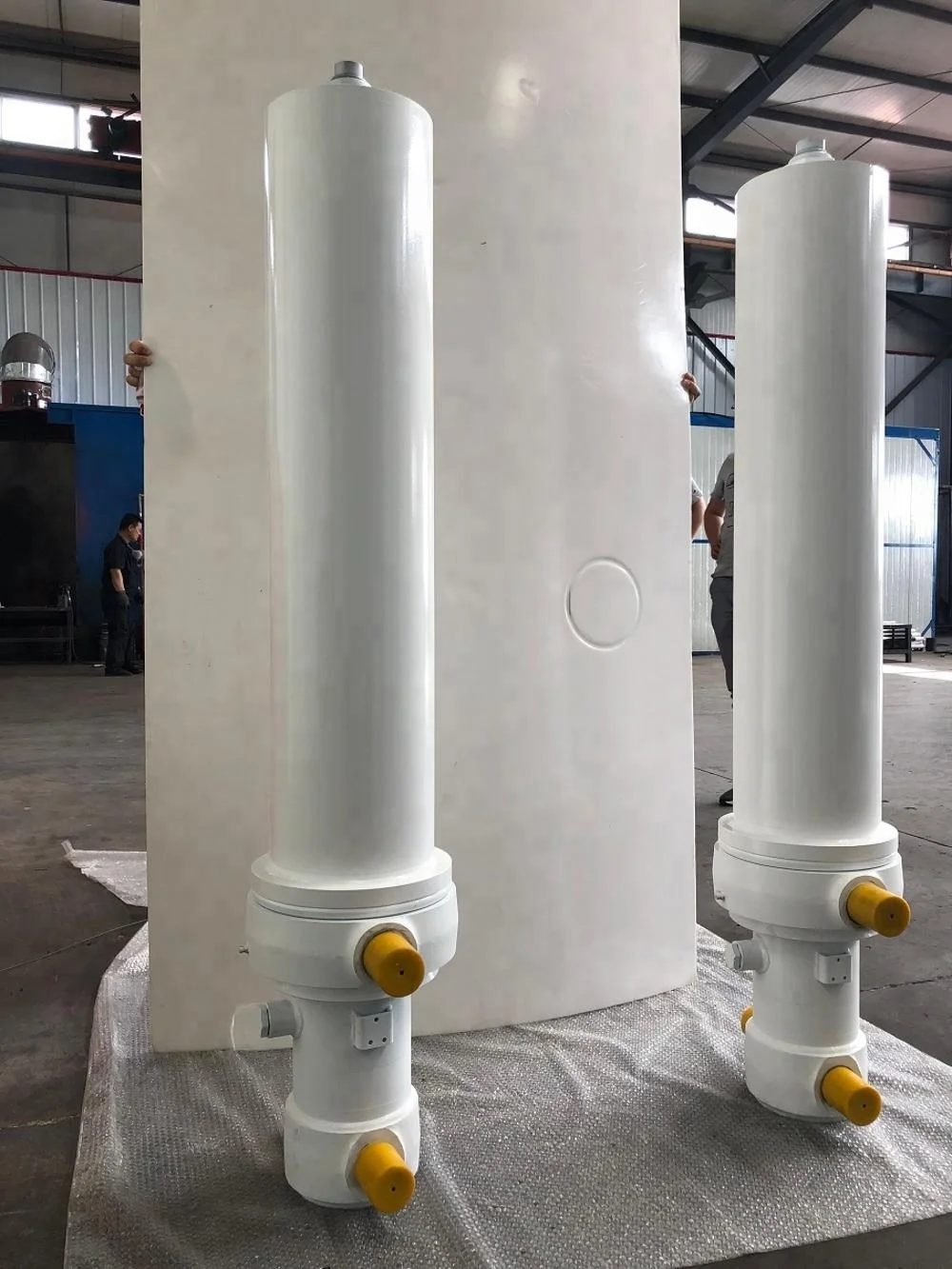

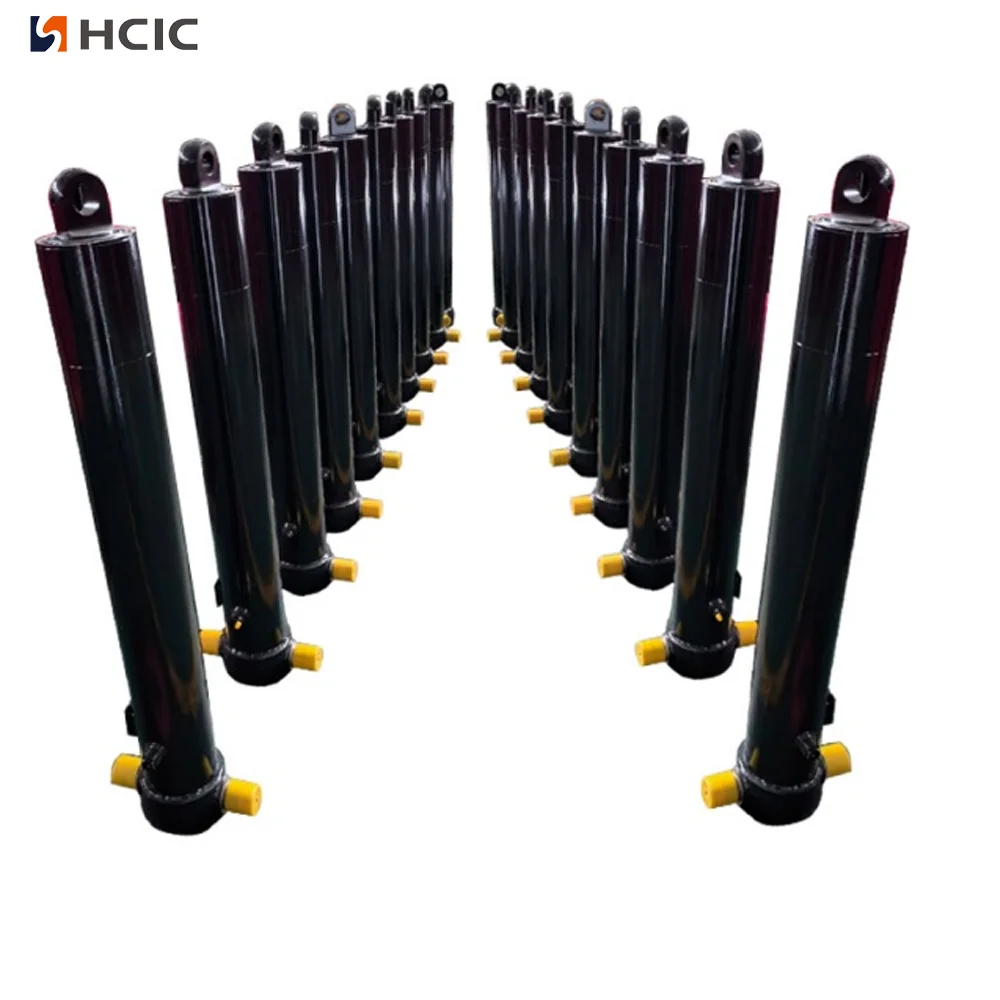

Cilindrul hidraulic cu basculanță frontală FE-4TG-E169*4280 este listat pentru aplicații cu basculante de 49 de tone, cu presiune de 16 MPa și lungime închisă de 1.345 mm.
Working pressure:
16 MPaTipping capacity reference:
49 tNumber of stages:
4 etapeFE-4TG-E169*4280 este un cilindru hidraulic cu basculare frontală în patru trepte, listat în catalogul de basculare hidraulică HCIC pentru o aplicație cu capacitate de basculare de 49 de tone. Construcția sa telescopică combină o rază lungă de lucru cu un pachet închis mai scurt decât ar necesita în mod normal un cilindru cu o singură treaptă.
Modelul este destinat proiectării sistemului de basculantă cu basculantă frontală, unde lungimea cilindrului, geometria de montare și sarcina vehiculului trebuie revizuite împreună. Catalogul furnizează secvența alezajului principal, presiunea, dimensiunile de instalare și lungimea închisă necesare pentru o discuție inițială de inginerie.
| Parametru | Valoarea de catalog |
|---|---|
| Model | FE-4TG-E169*4280 |
| Referința capacității de basculare | 49 t |
| Presiunea de lucru | 16 MPa |
| Numărul de etape | 4 |
| Secvența diametrului alezajului | 169 / 158 / 136 / 115 mm |
| Dimensiunea A | 245 mm |
| Dimensiunea B | 385 mm |
| Dimensiunea C | 70 mm |
| Dimensiunea D | 50 mm |
| Dimensiunea delta | 50 mm |
| Lungime închisă L | 1.345 mm |
Valorile de mai sus sunt transcrise din tabelul cilindrilor de basculare frontală FE/FC din catalogul HCIC-2026 furnizat. Referința capacității de basculare este o valoare de aplicație de catalog, nu o garanție pentru fiecare configurație de camion.

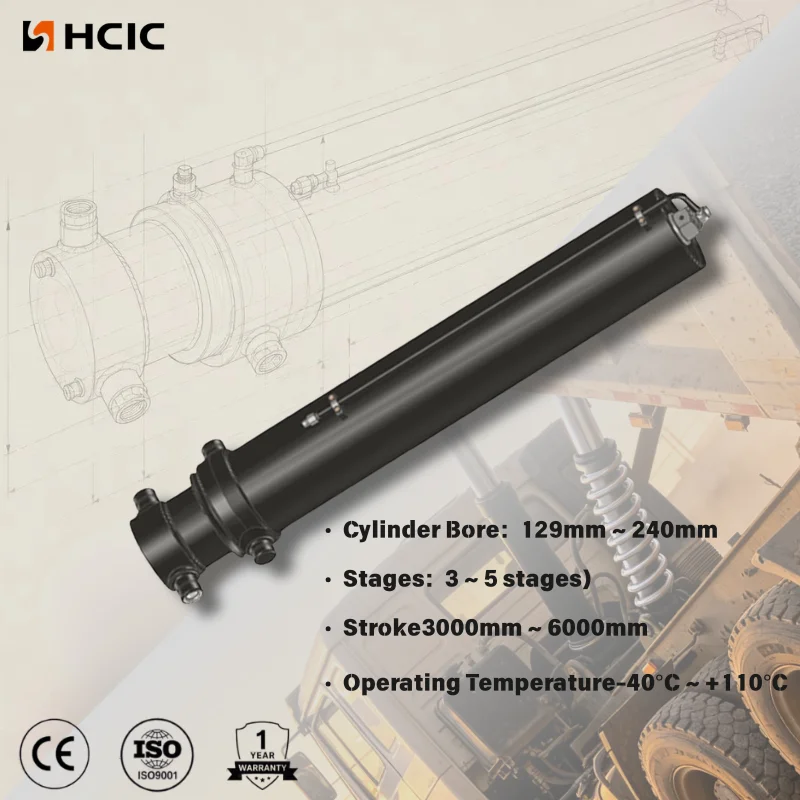

FE-4TG-E169*4280 utilizează patru etape imbricate. Secvența alezajului scade de la 169 mm la 115 mm pe măsură ce treptele se extind. Acest aranjament permite cilindrului să ofere o mișcare lungă de ridicare, menținând în același timp lungimea de instalare închisă la 1.345 mm.
În timpul unui ciclu de răsturnare frontală, presiunea hidraulică acționează asupra zonei active a scenei. Pe măsură ce secvența etapelor se schimbă, forța de ridicare disponibilă și viteza de mișcare se schimbă și ele. Din acest motiv, un cilindru nu trebuie selectat numai după alezajul său cel mai mare sau după capacitatea nominală a camionului. Greutatea corpului, sarcina utilă, poziția balamalei, punctele de montare și circuitul hidraulic afectează toate rezultatul final al sistemului.

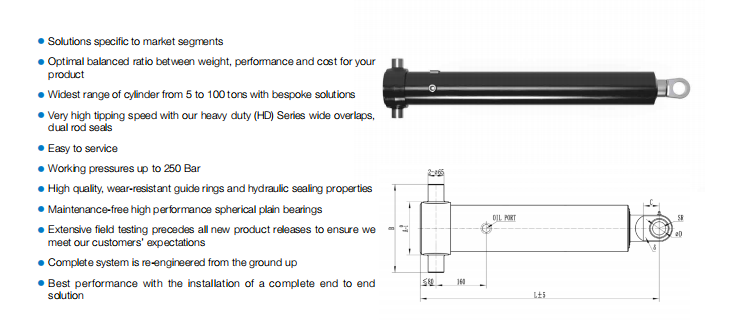

Catalogul listează dimensiunile A, B, C, D și delta pentru FE-4TG-E169*4280. Aceste dimensiuni trebuie comparate cu suportul de montare frontal al camionului, aranjarea pivotului, spațiul liber al cadrului și poziția caroseriei închise.
Lungimea închisă de 1.345 mm este deosebit de importantă atunci când cilindrul este instalat între șasiu și corpul basculant față. Cumpărătorii ar trebui să verifice, de asemenea, traseul complet extins, unghiul cilindrului la începutul ridicării și spațiul liber în jurul fiecărui punct de montare. Un cilindru asemănător din punct de vedere dimensional poate fi încă nepotrivit dacă centrele știftului sau geometria suportului diferă.
Catalogul enumeră o presiune de lucru de 16 MPa și o referință pentru capacitatea de basculare de 49 de tone pentru acest model. Aceste cifre trebuie revizuite împreună cu setarea pompei, protecția supapelor, debitul de ulei hidraulic și structura camionului. Acestea nu trebuie tratate ca o aprobare independentă a sarcinii utile.
Înainte de a selecta FE-4TG-E169*4280, cumpărătorul ar trebui să confirme dacă referința de 49 de tone se potrivește cu vehiculul real și cu corpul basculant. Sistemul complet necesită suporturi compatibile, știfturi, conducte hidraulice și un circuit de control proiectat pentru sarcina și mișcarea dorite.
Pentru o solicitare de înlocuire, trimiteți identificarea originală a cilindrului, fotografiile punctelor de montare, măsurătorile închise și extinse, dimensiunile știfturilor, informații despre portul de ulei și detalii despre aplicarea camionului. În cazul în care vechea unitate este deteriorată, fotografiile tijei, articulațiilor etapei și ochilor de montare ajută la separarea unei probleme de cilindru de o problemă de suport sau de aliniere.
Următoarele informații sunt utile pentru o cotație OEM:
FE-4TG-E169*4280 este un cilindru hidraulic specific cu basculare frontală în patru trepte, cu o secvență de alezaj de 169/158/136/115 mm, presiune de catalog de 16 MPa și lungime închisă de 1.345 mm. Adecvarea acestuia depinde de sistemul complet de basculantă, nu numai de numărul modelului. Trimiteți desenul de montaj și datele hidraulice către HCIC pentru o revizuire specifică proiectului.
HCIC dezvoltă și produce cilindri hidraulici și unități de putere pentru vehicule și aplicații industriale. HCIC acceptă cererile OEM și de înlocuire folosind desenele clientului, măsurătorile și cerințele aplicației ca bază pentru revizuirea tehnică.
Solicitați o revizuire a ofertei FE-4TG-E169*4280:
