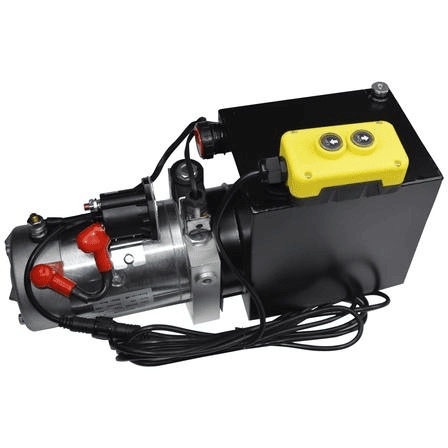

Unitatea de putere hidraulică cu dublă acțiune HCPGD pentru remorci de basculantă oferă un debit de 1,2 GPM, o presiune de 3.000 PSI și un rezervor de 6 galoane pentru sistemele hidraulice ale remorcilor de basculantă.
Product type:
unitate hidraulică cu dublă acțiuneFlow rate:
1,2 GPMPort size:
SAE #6Tank size:

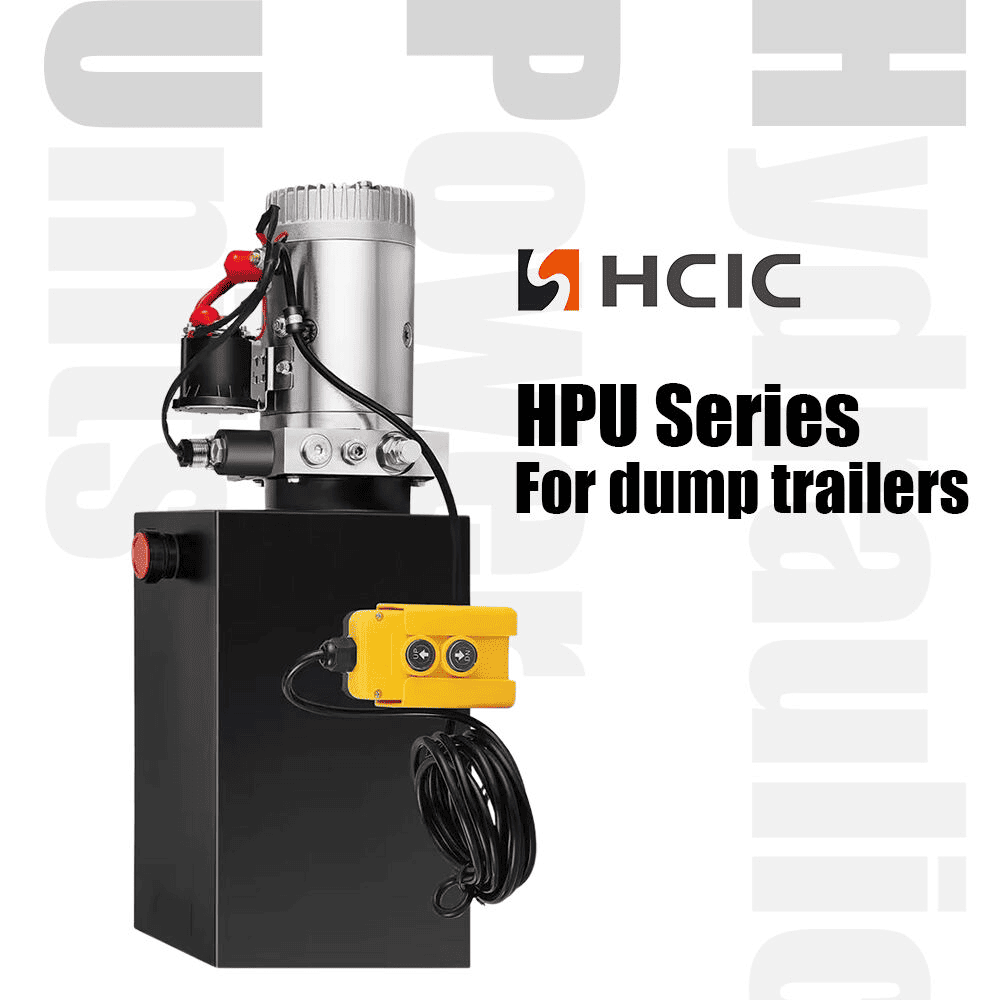

6galUnitatea hidraulică cu dublă acțiune HCPGD pentru remorci basculante. Catalogul specifică un debit de 1,2 GPM, un rezervor de 6 galoane, o presiune nominală de 3.000 PSI și porturi SAE #6. Dispozitivul său de supapă cu 4 căi și 3 poziții acționat de solenoid este destinat circuitelor hidraulice care necesită mișcare alimentată în ambele direcții.
Pentru un constructor de remorci sau o echipă de întreținere a flotei, punctul important nu este doar dimensiunea motorului și a rezervorului. HPU trebuie să se potrivească cu cilindrul, sursa electrică disponibilă, uleiul hidraulic, dispunerea furtunului și mișcarea necesară. Acest articol explică ce înseamnă specificația HCPGD și ce informații trebuie confirmate înainte de o comandă.
O unitate de putere hidraulică transformă puterea electrică în debit hidraulic și presiune. Pompa trimite ulei în partea selectată a unui cilindru cu dublă acțiune. Când supapa își schimbă poziția, circuitul inversează fluxul de ulei, astfel încât cilindrul să se poată extinde și retrage sub putere hidraulică.
Unitatea hidraulică cu dublă acțiune HCPGD este, prin urmare, potrivită pentru un design de remorcă de basculantă care necesită o funcție de extindere și o funcție de retragere. Mișcarea exactă depinde încă de volumul cilindrului, sarcină, reglajul de relief, dimensiunea furtunului și circuitul de control. HPU ar trebui să fie selectat ca parte a sistemului hidraulic complet, mai degrabă decât ca o componentă izolată.
| Articol | Specificații de catalog |
|---|---|
| Model | HCPGD |
| Tip de produs | Unitate hidraulică cu dublă acțiune |
| Aplicație listată în catalog | Remorcă de basculantă |
| Debitul | 1,2 GPM |
| Dimensiunea portului | SAE #6 |
| Dimensiunea rezervorului | 6 gal |
| Presiune | 3.000 PSI |
| Valve | Acționat cu solenoid; 4 căi, 3 poziții |
Acestea sunt valorile HCPGD publicate în catalogul HCIC-2026. Catalogul nu oferă o diagramă completă a curentului motorului, capacitatea bateriei, ciclul de funcționare, setarea supapei de siguranță sau schema electrică a controlerului pentru acest model. Aceste detalii ar trebui să fie confirmate în raport cu cerințele proiectului înainte de aprobarea producției.
Supapa cu 4 căi și 3 poziții oferă unității de putere o structură de control direcțional pentru un actuator hidraulic cu dublă acțiune. Un port de lucru poate direcționa uleiul pentru a extinde cilindrul, în timp ce celălalt returnează uleiul în rezervor. În comanda opusă, calea curgerii se inversează.
Poziția centrală este un detaliu de proiectare care trebuie confirmat cu specificația finală a circuitului și a supapei. Afectează modul în care se comportă actuatorul atunci când comanda electrică este eliberată. Un producător de remorcă nu ar trebui să-și asume starea centrală fără a revizui schema hidraulică, cerințele de control al sarcinii și metoda de coborâre sigură.
Conexiunea portului SAE #6 trebuie, de asemenea, verificată în raport cu furtunul, adaptorul și standardul de fiting selectat. Identificarea corectă a filetului și practica de etanșare contează deoarece o mică scurgere a conexiunii poate introduce aer, pierde ulei și poate face mișcarea remorcii inconsistentă.
HCPGD este listat cu un rezervor de 6 galoane. Volumul rezervorului oferă un loc pentru returnarea uleiului și ajută sistemul să gestioneze volumul de ulei necesar cilindrului. Dimensiunea necesară a rezervorului nu este determinată numai de alezajul cilindrului. Depinde, de asemenea, de cursa cilindrului, volumul tijei, dispunerea circuitului, volumul furtunului, nivelul uleiului, spațiul de instalare disponibil și ciclul de funcționare.
Rezervorul trebuie montat în siguranță și poziționat astfel încât conducta de aspirație, calea de retur și accesul la service să rămână practice. Înainte de a comanda, instalatorul trebuie să confirme dimensiunile reale ale rezervorului, orientarea de montare, aranjamentul umplerii și ventilației și nivelul de ulei utilizabil cu HCIC.
Catalogul listează 1,2 GPM pentru HCPGD și 3.000 PSI pentru specificația de presiune. Aceste valori nu trebuie convertite direct într-un timp garantat de ridicare a remorcii sau o capacitate de ridicare. Viteza reală depinde de volumul cilindrului și de sarcină. Presiunea reală de lucru depinde de forța necesară, geometria mecanică, frecare, restricție și protecție de relief.
O primă verificare simplă este compararea volumului necesar al cilindrului cu debitul disponibil. Un cilindru mai mare are nevoie de mai mult ulei pentru a finaliza aceeași cursă, astfel încât mișcarea sa va dura în mod normal mai mult la același debit. Un proiectant de sistem ar trebui să ia în considerare, de asemenea, debitul de retur din partea tijei unui cilindru cu dublă acțiune, lungimea furtunului și vâscozitatea dependentă de temperatură a uleiului hidraulic.
Valoarea de catalog de 3.000 PSI este o limită de proiectare a sistemului care trebuie verificată în raport cu cilindrul, furtunurile, fitingurile și componentele de control. Nu ar trebui tratată ca o promisiune că fiecare remorcă va funcționa continuu la această presiune.
Înainte de a monta unitatea hidraulică cu dublă acțiune HCPGD, confirmați următoarele puncte:
1. Compatibilitate cilindru:Verificați dacă actuatorul conectat are dublă acțiune și că ambele porturi sunt identificate corect.
2. Alimentare electrica:Confirmați tensiunea, cererea de curent, protecția cu siguranțe, dimensiunea cablului și compatibilitatea întrerupătorului de control.
3. Conexiuni hidraulice:Potriviți porturile SAE #6 cu furtunurile și adaptoarele corecte. Păstrați căile de aspirație și retur curate.
4. Poziția rezervorului:Lăsați suficient spațiu pentru umplere, inspecție, curățare și service viitoare.
5. Protectie la presiune:Confirmați aranjamentul supapei de siguranță și presiunea de siguranță pentru circuitul complet.
6. Controlul sarcinii:Revizuiți cum este ținută și coborâtă bena de benzi dacă alimentarea electrică este întreruptă.
7. Eliminarea aerului:Umpleți cu ulei aprobat, purjați circuitul conform proiectării sistemului și verificați nivelul rezervorului după mai multe cicluri controlate.
HCIC ar trebui să primească configurația remorcii, datele cilindrului, tensiunea de alimentare necesară și schema hidraulică înainte de aprobarea configurației finale.
Presiunea nu determină performanța completă a sistemului. Forța cilindrului, pârghia mecanică și cerințele de debit trebuie luate în considerare împreună.
Valoarea de 1,2 GPM se referă la debitul de ulei, nu direct la masa pe care o poate ridica o remorcă. Capacitatea de încărcare depinde de structura cilindrului și a remorcii, precum și de circuitul hidraulic.
Un sistem cu dublă acțiune necesită o dirijare corectă pe ambele părți ale actuatorului. Identificarea incorectă a furtunului poate face ca cilindrul să se miște în direcția greșită sau să nu se retragă conform intenției.
Supapa cu 4 căi și 3 poziții trebuie să fie adaptată la comportamentul neutru necesar și la aranjamentul de coborâre sigur.
Pentru o cotație de unitate de putere hidraulică cu dublă acțiune HCPGD, furnizați:
Tipul de remorcă și aplicația prevăzută
Aceste informații permit ca configurația HPU să fie verificată în raport cu sistemul complet de remorcă, mai degrabă decât citată dintr-un singur număr.
HCPGD este cu acțiune simplă sau cu acțiune dublă?
Catalogul HCIC-2026 listează HCPGD ca unitate de putere hidraulică cu dublă acțiune.
Ce debit este listat pentru HCPGD?
Catalogul prezintă un debit de 1,2 GPM.
Ce dimensiune de rezervor folosește HCPGD?
Catalogul prezintă un rezervor de 6 galoane.
Ce dimensiune portului este specificată?
Catalogul afișează o dimensiune de port SAE #6.
Catalogul confirmă fiecare detaliu electric?
Nu. Tabelul cu modele nu oferă o specificație completă a curentului motorului, diagramei de cablare sau a ciclului de funcționare. Aceste puncte ar trebui confirmate pentru remorca destinată.
Unitatea de putere hidraulică cu dublă acțiune HCPGD este o opțiune definită de HPU pentru remorcă basculante cu date de debit, rezervor, presiune și supape listate în catalog. Pentru o cotație de încredere, trimiteți HCIC specificația cilindrului, alimentarea electrică, schema hidraulică și constrângerile de instalare.
HCIC poate examina apoi dacă configurația HCPGD se potrivește cu aplicația completă și poate identifica orice detalii specifice proiectului care necesită confirmare înainte de producție.
Jinan Huachen Industrial Co., Ltd. a fost fondată în 1998. Catalogul HCIC-2026 descrie compania ca un producător de produse hidraulice axat pe cilindri hidraulici și unități de putere pentru industrii, inclusiv echipamente de transport, mașini de construcții și alte aplicații industriale.
