Cilindru hidraulic pentru mașină de recoltat

1. Definirea produsului și scenarii de aplicare

1.1 Definiția produsului

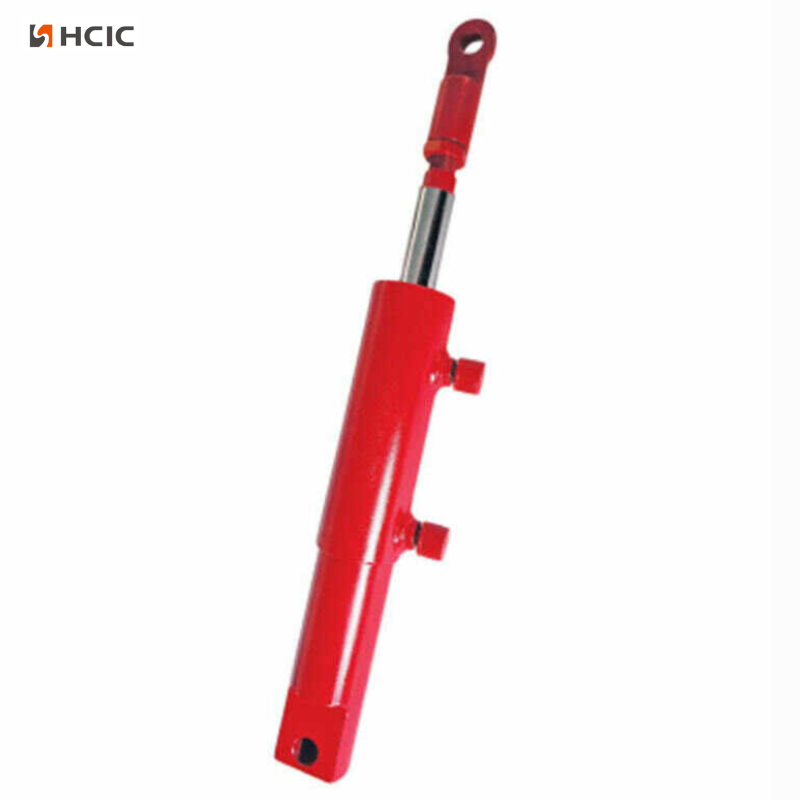

Facem cilindri hidraulici dedicati pentru toate tipurile de mașini de recoltat, inclusiv combine, combine de recoltat porumb și orez. Aceste componente transformă puterea hidraulică în mișcare în linie dreaptă și sunt suficient de rezistente pentru a face față condițiilor dure de lucru din ferme. Acesta transformă presiunea hidraulică în forță mecanică liniară pentru a antrena părțile critice în mișcare ale mașinii de recoltat.

Spre deosebire de cilindrii industriali de uz general, acesta este proiectat pentru vibrații mari, praf greu, noroi, variații mari de temperatură și funcționare continuă pe o perioadă lungă de timp în câmpurile agricole. Caracteristici de bază: mișcare stabilă la viteză scăzută, rezistență puternică la impact, etanșare fiabilă și viață lungă la oboseală.

1.2 Scenarii de aplicare

Acest cilindru hidraulic se potrivește perfect cu modelele de recoltare obișnuite pentru fermele comerciale la scară largă din America de Nord, Europa, Australia și Asia de Sud-Est, adaptându-se la operațiunile locale de recoltare mecanizată pe suprafețe mari:

Poziții tipice:

• Cilindru de ridicare header:Aplicat recoltării cerealelor în ferme plane vaste din Statele Unite, Canada și Australia. Reglează în mod flexibil înălțimea de tăiere pentru a se adapta la terenul neuniform și la diferite înălțimi de creștere a culturilor, reducând pierderile de cereale în timpul recoltării continue pe scară largă.
• Cilindru de reglare a bobinei:Potrivit pentru scenariile europene de recoltare a grâului și orzului, optimizând unghiul de alimentare a culturilor pentru a rezolva blocajele de hrănire cauzate de plantarea culturilor dense pe terenurile agricole de peste mări cu randament ridicat.
• Cilindru de descărcare a rezervorului de cereale:Conceput pentru recoltatoarele de mare capacitate utilizate în fermele americane de porumb și soia, susținând operațiuni frecvente de descărcare de mare viteză pentru a îmbunătăți eficiența generală a recoltării pentru terenurile agricole cu suprafețe mari.
• Cilindru de reglare a golului de treierat:Adaptați-vă la recoltarea diversificată a culturilor în zonele europene de plantare mixtă, ajustând spațiul de treierat pentru grâu, orez, porumb și soia pentru a satisface nevoile locale de recoltare prin rotație a culturilor multiple.
• Cilindru de nivelare a șasiului:Folosit pe scară largă pe terenurile agricole deluroase din sudul Europei și Asia de Sud-Est, menținând stabile mașinile de recoltat pe câmpurile în pantă și asigurând funcționarea normală pe terenuri complexe de peste mări.

2. Parametrii specificațiilor tehnice

2.1 Tabelul parametrilor

3. Material și proces de fabricație

3.1 Materiale principale

• Cilindru: țeavă de oțel fără sudură 27SiMn sau 45# (GB/T 8713-2018). Rezistență mare la tracțiune, sudabilitate bună, rezistență la presiune de până la 40 MPa.
• Tija pistonului: oțel aliat cu carbon mediu 45Cr / 40Cr.
• o Călită + călită (HRC 28–34) pentru duritate și rezistență la impact.
• oPlacare cu crom dur la suprafață (25–30 μm), HV ≥800, anti-rugină, anti-uzură, rezistentă la noroi.
• Piston și bucșă de ghidare: Fontă + fontă ductilă, rezistentă la uzură, potrivire bună cu etanșări.
• Set de etanșări: etanșări compozite importate: etanșare principală FKM + etanșare împotriva prafului HNBR + inel de uzură PTFE. Rezistă la temperaturi ridicate, la apă noroioasă și la reciprocitate frecventă.

3.2 Procese cheie

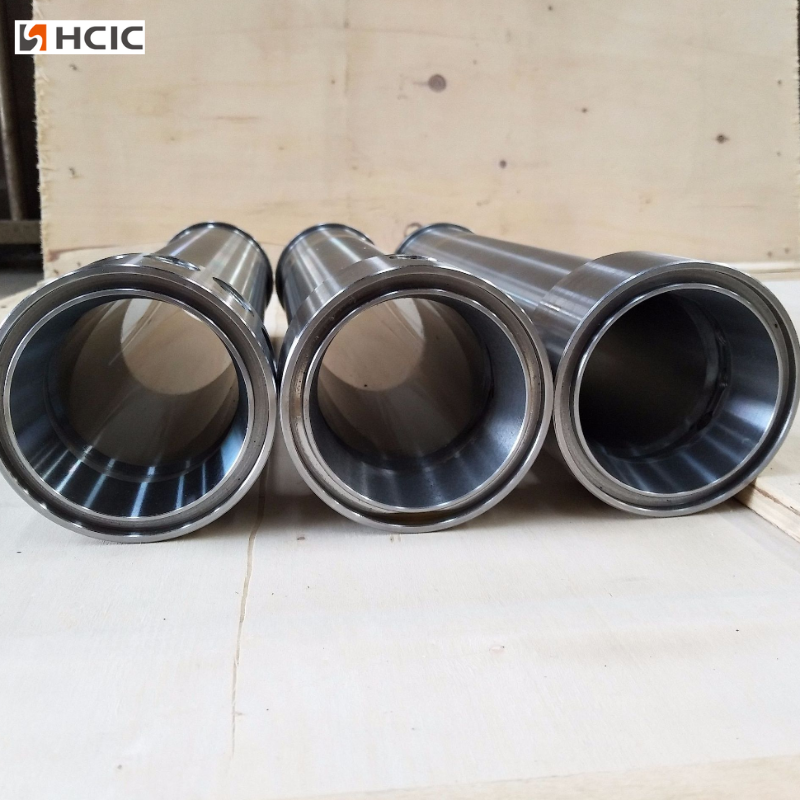

1. Slefuire interioară a butoiului:Slefuire de precizie la Ra ≤0,4 μm, suprafață oglindă, frecare scăzută, fără scurgeri de ulei, viață lungă de etanșare.

2. Slefuire tijă și cromare dură:Șlefuirea CNC asigură dreptate ≤0,1 mm/m; linie automată de cromare pentru grosime și aderență uniforme.

3.Sudura:Sudare cu CO₂ cu penetrare totală pe capace și șuruburi; încercări nedistructive (UT/MT) pentru suduri critice.

4.Asamblare și testare:

• Asamblare cameră curată pentru a evita intrarea prafului în
• Test de presiune 100%: 31,5 MPa menține presiunea timp de 3-5 minute, fără scurgeri, fără deformare permanentă.

5. Tratament de suprafață:Sablare + vopsea anti-coroziune bicomponentă, rezistență la pulverizarea cu sare ≥500 ore, potrivită pentru utilizare pe termen lung în exteriorul fermei.

4. Exemple de aplicații industriale

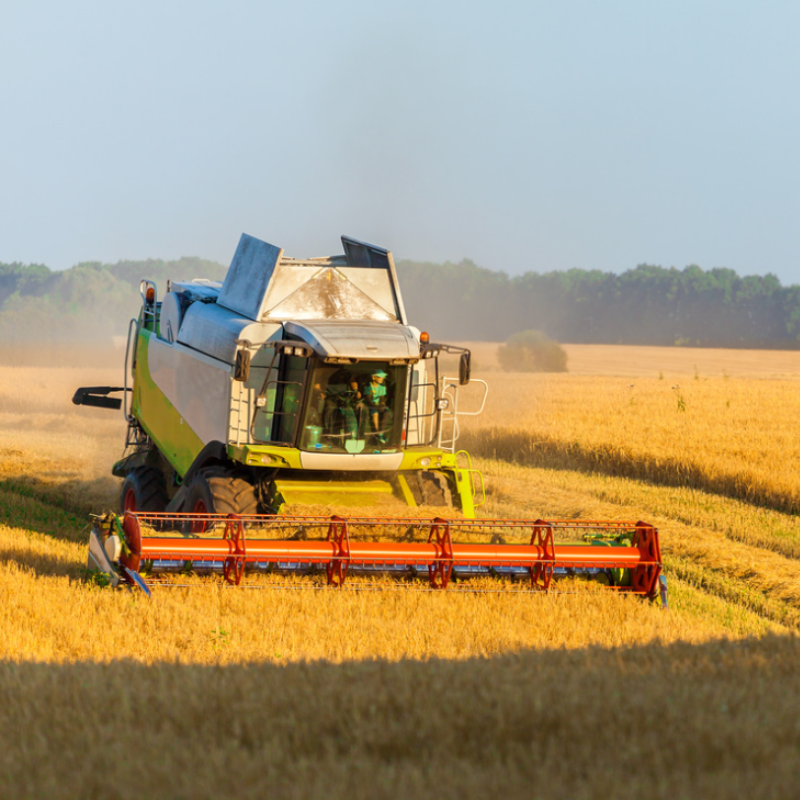

Cazul 1 – Combină de recoltat grâu/orez

• Cilindru: 50/25-250 mm cu dublă acțiune pentru ridicare header; 63/32-400 mm pentru descărcarea rezervorului de cereale.
• Stare de funcționare: 12–14 ore/zi funcționare continuă în timpul sezonului de recoltare; temperatura ambiantă 35–40 ℃, praf greu, ocazional apă noroioasă.
• Performanță: Ridicare stabilă, fără blocaj; rata de scurgere <0,5% în 1.000 de ore; reduce efectiv pierderile de recoltă la ≤2%.

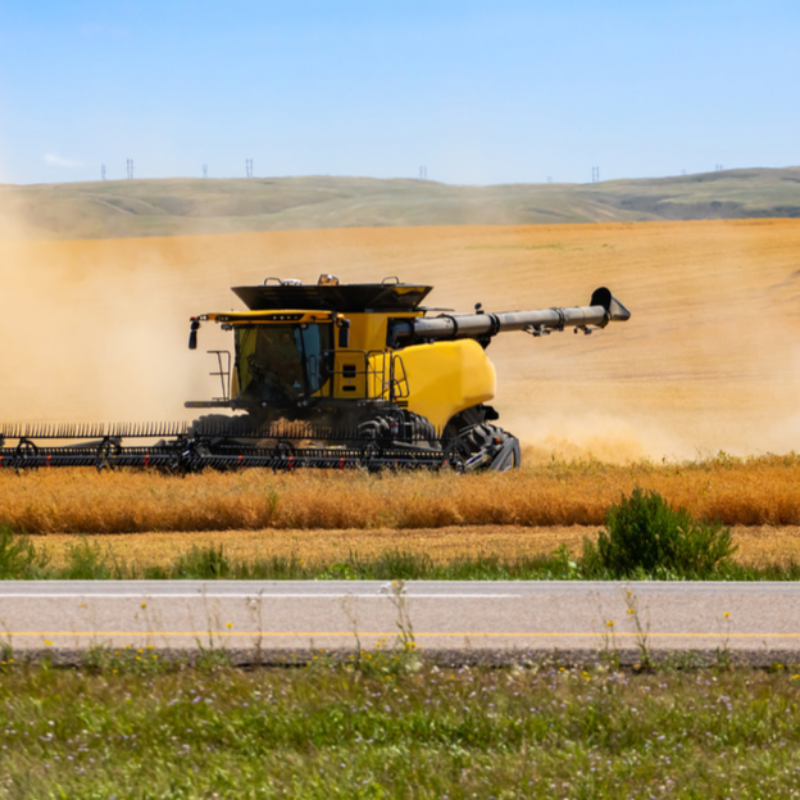

Cazul 2 – Mașină de recoltat porumb

• Cilindru: 63/32-320 mm pentru ridicare header; 50/25-200 mm pentru mecanism de descărcare urechi.
• Stare de funcționare: impact frecvent, vibrații ridicate, resturi de tulpini de porumb prăfuite, temperatură până la -15 ℃ la începutul primăverii.
• Performanță: Rezistă la sarcina de impact de 2–3× presiunea nominală; performanță la pornire scăzută bună; durata de viață ajunge la 3.500–4.500 de ore în condiții de întreținere normală.

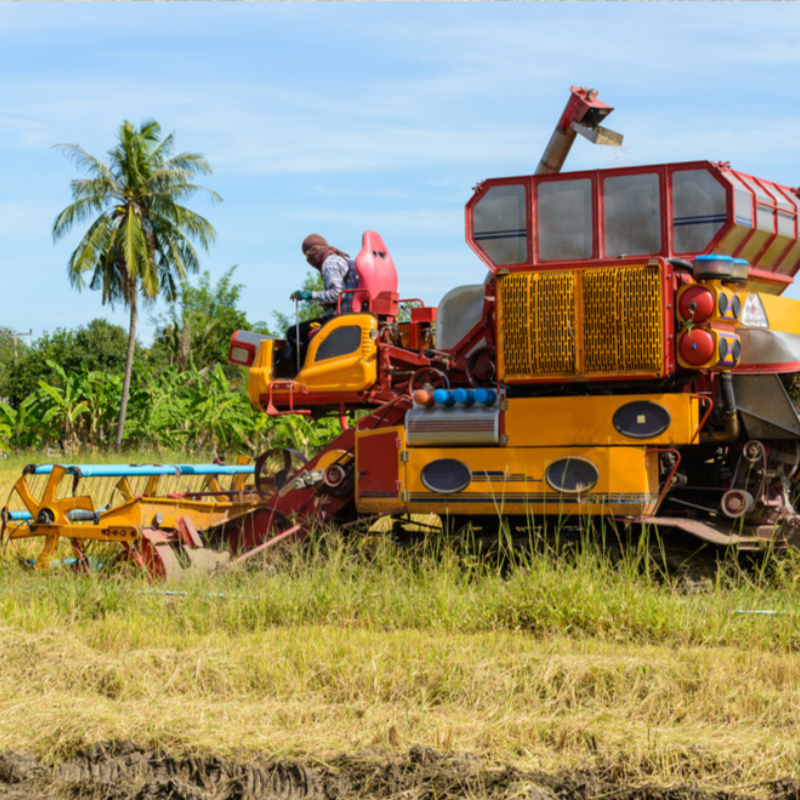

Cazul 3 – Micul Hillside Harvester

• Cilindru: 40/20-150 mm cilindru compact cu dublă acțiune pentru nivelarea caroseriei și controlul colectorului.
• Stare de lucru: Câmp îngust, viraje frecvente, drumuri noroioase, umiditate ridicată pe tot parcursul anului.
• Performanță: Dimensiune compactă, acțiune flexibilă; etanșare bună în mediu umed/noroios; întreținere ușoară la fața locului.

5. Întrebări frecvente

（1）Î: Acest cilindru hidraulic este potrivit pentru toate mărcile de recolte?

R: Modelele standard se potrivesc cu majoritatea mașinilor de recoltat obișnuite. De asemenea, acceptăm dimensiuni personalizate și dimensiuni de instalare pentru echipamente speciale.

（2）Î: Cât de lungă este durata de viață în condiții normale de utilizare?

R: În condiții standard de lucru, durata normală de viață poate ajunge la mai mult de 2000 de ore de lucru. Înlocuirea și curățarea regulată a uleiului poate prelungi și mai mult durata de viață a acestuia.

（3）Î: Ce ar trebui să fac dacă au loc scurgeri de ulei în timpul utilizării?

R: Scurgerile de ulei sunt cauzate în principal de îmbătrânirea sau deteriorarea inelelor de etanșare. Doar înlocuiți kitul de etanșare potrivit, nu este nevoie să schimbați întregul cilindru.

（4）Î: Poate funcționa normal iarna la temperaturi scăzute?

A: Da. Produsul este testat pentru rezistență la temperaturi scăzute în -20℃. Se recomandă utilizarea uleiului hidraulic la temperatură joasă în zonele reci pentru o performanță mai bună.
