Examinați dimensiunile de catalog ale palanului electric Model 520 și verificați spațiul cadrului, geometria de montare și spațiul liber de service înainte de un proiect cu benă.

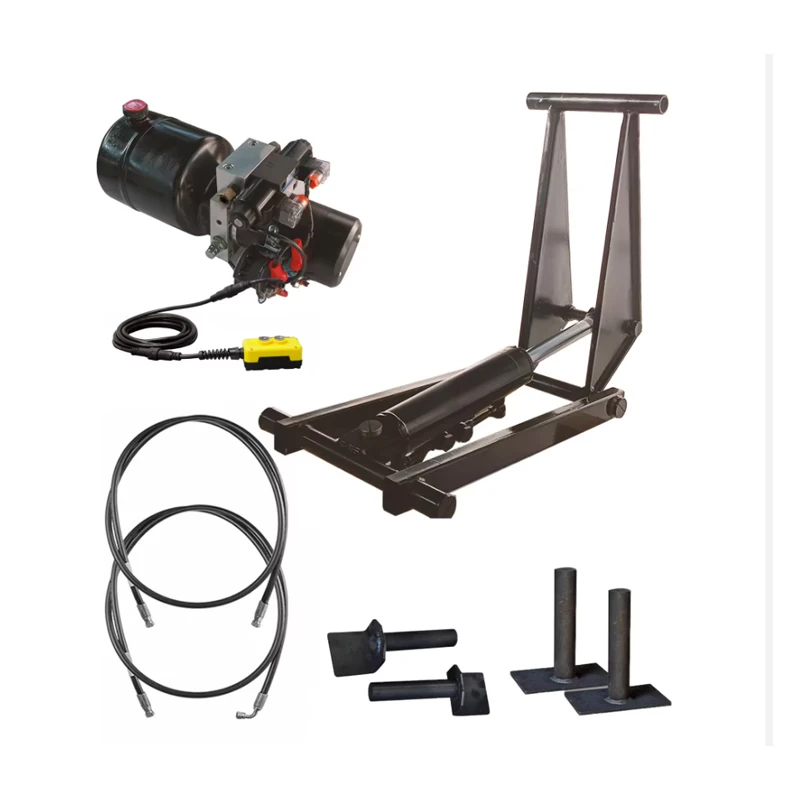

Palanul electric Model 520 este o componentă compactă de ridicare listată în catalogul American Power Hoists furnizat. Pentru un constructor de basculante sau un cumpărător de înlocuire, prima întrebare nu este doar dacă un palan poate ridica. Este dacă palanul se potrivește spațiului disponibil al cadrului, aranjamentului pivotantului și căii de mișcare.

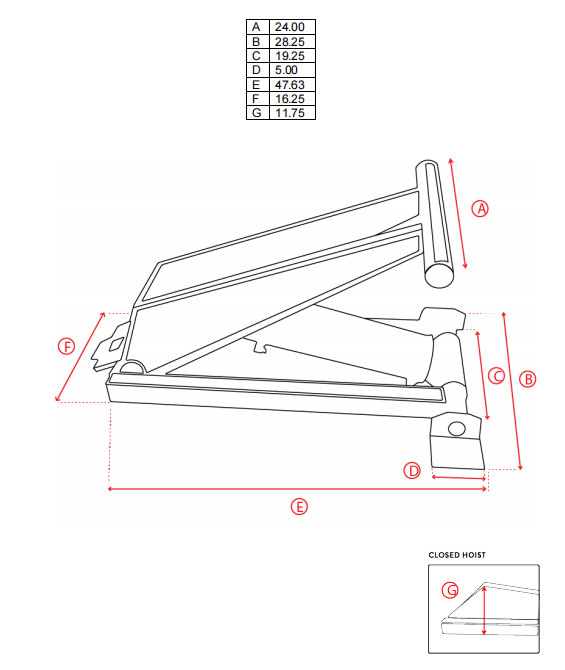

Pagina Model 520 oferă referințe în șapte dimensiuni, de la A la G. Aceste dimensiuni oferă un punct de plecare ingineresc pentru verificarea anvelopei de instalare înainte ca structura remorcii, circuitul hidraulic și detaliile de montare să fie finalizate.
| Parametru | Valoarea de catalog |
|---|---|
| Model | 520 |
| Categoria de produse | Palan electric |
| Dimensiunea A | 24.00 in |
| Dimensiunea B | 28,25 in |
| Dimensiunea C | 19,25 in |
| Dimensiunea D | 5.00 in |
| Dimensiunea E | 47,63 in |
| Dimensiunea F | 16,25 in |
| Dimensiunea G | 11,75 inchi |
Aceste valori sunt transcrise din pagina de catalog Model 520. Desenul original și dimensiunile reale ale remorcii ale clientului trebuie verificate înainte de aprobarea producției.
Un sistem de ridicare a remorcii de basculantă se mișcă printr-un unghi schimbător. Spațiul disponibil când corpul este închis nu este neapărat același spațiu disponibil în timpul ridicării. Palanul trebuie să se așeze în cadrul cadrului, să se conecteze corect la structura de susținere și să rămână departe de corpul în mișcare pe tot parcursul ciclului.
Din acest motiv, palanul electric Model 520 ar trebui revizuit ca parte a aranjamentului complet de ridicare, mai degrabă decât ca o componentă izolată. Corpul remorcii, balamaua spate, structura de montare față și conexiunile hidraulice, toate influențează montarea finală.
Dimensiunile A, B și C sunt utile atunci când se compară palanul cu spațiul disponibil dintre cadrul remorcii și bena. Măsurați mai întâi remorca în poziția închisă, apoi verificați traseul de mișcare pe măsură ce corpul începe să se încline.
Doar o măsurare statică poate lipsi interferența cu traversele, consolele, furtunurile sau partea inferioară a corpului. Cea mai sigură recenzie folosește un desen cotat sau fotografii cu distanțele cheie marcate.
Referințele D, F și G ajută cumpărătorul să compare palanul cu plăcile de sprijin planificate, locațiile știfturilor și armarea cadrului. Aceste valori nu trebuie utilizate pentru a reproduce un proiect de montaj complet fără desenul original și dimensiunile proiectului.
Structura de montare trebuie să transfere reacția de ridicare în cadrul remorcii. Grosimea suportului, alinierea știfturilor și proiectarea sudurii necesită, prin urmare, o revizuire tehnică separată.
Catalogul listează dimensiunea E ca 47,63 inchi pentru modelul 520. Această măsurătoare este importantă atunci când o remorcă are o lungime limitată de instalare sau când palanul trebuie poziționat în jurul elementelor existente ale cadrului.
Verificați această dimensiune împreună cu poziția corpului închis, locația balamalei și spațiul de acces pentru service. Lăsați spațiu pentru lucrări de inspecție și conectare hidraulică, mai degrabă decât proiectarea instalației în jurul unei măsurători care nu lasă acces practic.
Palanul electric Model 520 este potrivit pentru discuțiile despre sistemele de ridicare a remorcii de basculantă în care cumpărătorul are nevoie de o referință definită de catalog și de o bază dimensională pentru revizuirea montajului. Poate fi luată în considerare pentru construirea remorcii OEM, proiectele de înlocuire și reproiectarea sistemului, sub rezerva confirmării aranjamentului mecanic și hidraulic complet.
Pagina de catalog Model 520 furnizată listează referințele dimensionale, dar nu furnizează o capacitate verificată, o valoare a presiunii de lucru, o durată de viață sau o certificare pentru acest model. Aceste detalii trebuie să fie confirmate pentru proiectul real, în loc să fie deduse din numărul modelului.
O întrebare utilă pentru palanul electric Model 520 ar trebui să includă:
- Tipul remorcii și dimensiunile benzii
- Spatiu disponibil intre cadru si corp
- Poziția balamalei spate și punctele de montare față
- Dimensiunile centrelor știfturilor și ale suportului
- Pozițiile închis și de lucru ale benzii
- Pompă, supape, furtunuri și comenzi existente, dacă aceasta este o înlocuire
- Fotografii sau un desen cotat al instalatiei curente
- Secvența de ridicare și mediul de operare necesare
Aceste informații permit furnizorului să discute despre montaj fără a ghici detaliile structurale ascunse.
Palanul electric Model 520 ar trebui selectat prin revizuirea montajului, mai degrabă decât prin potrivirea numărului de model. Dimensiunile de catalog – în special dimensiunea E de 47,63 inchi, dimensiunea A de 24,00 inci și dimensiunea G de 11,75 inci – oferă un punct de plecare util pentru verificarea instalării unei benzi.
Pentru o cotație exactă, trimiteți desenul remorcii, măsurătorile de montare și informațiile hidraulice existente către HCIC. Decizia finală ar trebui să se bazeze pe aranjamentul complet de ridicare și pe cel mai recent desen tehnic.
HCIC dezvoltă și produce cilindri hidraulici și unități de putere pentru vehicule și aplicații industriale. Pentru un proiect Model 520, HCIC poate revizui informațiile de instalare disponibile și poate identifica detaliile tehnice necesare pentru o ofertă OEM sau de înlocuire.
