Pompele cu palete cu acțiune simplă sunt utilizate pe scară largă în sistemele hidraulice de medie presiune datorită debitului lor uniform și funcționării stabile.
Înțelegerea principiului lor de funcționare ajută la optimizarea proiectării și întreținerii sistemului.

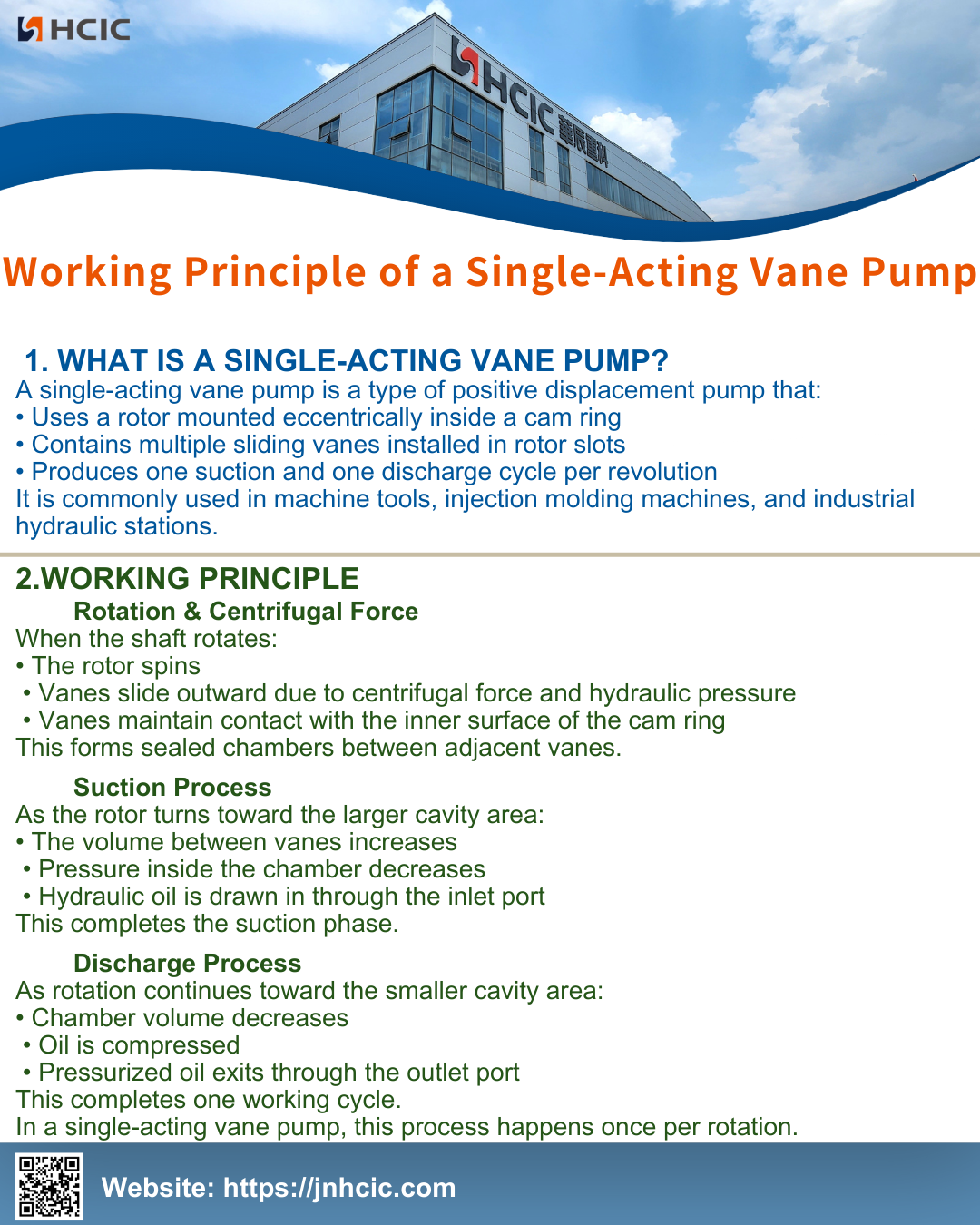

O pompă cu palete cu acțiune simplă este un tip de pompă volumetrică care:
• Utilizează un rotor montat excentric în interiorul unui inel cu came
• Conține mai multe palete glisante instalate în fantele rotorului
• Produce un ciclu de aspirare si un ciclu de refulare pe rotatie
Este folosit în mod obișnuit în mașini-unelte, mașini de turnat prin injecție și stații hidraulice industriale.
Când arborele se rotește:
• Rotorul se rotește
• Paletele alunecă spre exterior datorită forței centrifuge și presiunii hidraulice
• Paletele mențin contactul cu suprafața interioară a inelului cu came
Aceasta formează camere sigilate între paletele adiacente.
Pe măsură ce rotorul se întoarce spre zona mai mare a cavității:
• Volumul dintre palete crește
• Presiunea din interiorul camerei scade
• Uleiul hidraulic este aspirat prin orificiul de admisie
Aceasta finalizează faza de aspirație.
Pe măsură ce rotația continuă spre zona mai mică a cavității:
• Volumul camerei scade
• Uleiul este comprimat
• Uleiul sub presiune iese prin orificiul de evacuare
Aceasta completează un ciclu de lucru.
Într-o pompă cu palete cu acțiune simplă, acest proces are loc o dată pe rotație.
