Cilindru hidraulic sudat VS Cilindru hidraulic cu tirant

În sistemele hidraulice industriale, cilindrii hidraulici sudați și cilindrii hidraulici cu tiranți sunt cele două dispozitive de acționare cel mai frecvent utilizate. Mulți producători de echipamente, cumpărători și ingineri se află adesea într-o dilemă atunci când aleg între cele două. În realitate, nu există o opțiune absolută „mai bună”; totul se rezumă la dacă se potrivește scenariului specific al aplicației. Acest articol oferă o comparație obiectivă bazată pe structura reală, performanță, avantaje, dezavantaje și scenarii de aplicație pentru a vă ajuta să faceți rapid alegerea corectă.

I. Diferențele esențiale în proiectarea structurală

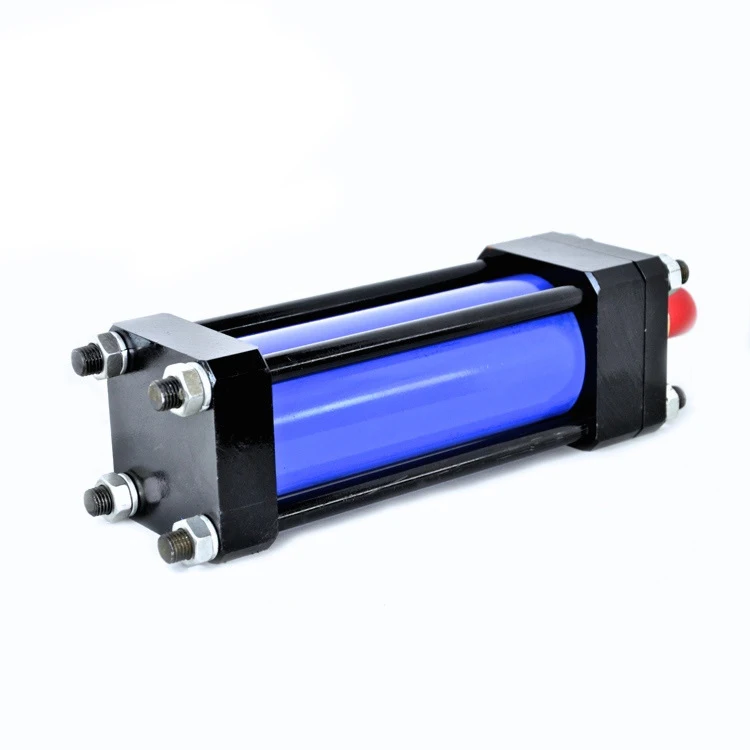

1.1Cilindri hidraulici cu tirantsunt centrate în jurul unui design de ansamblu modular. Butoiul cilindrului și capacele de capăt sunt asigurate de tiranți multipli de înaltă rezistență, cu întreaga structură ținută împreună prin îmbinări cu șuruburi, fără sudură la scară largă. Aceste produse respectă în general standardele internaționale, oferind o interschimbabilitate puternică. Dimensiunea tipică a alezajului este de 30–200 mm, presiunea de lucru este de 7–21 MPa, iar lungimea cursei rareori depășește 3 metri.

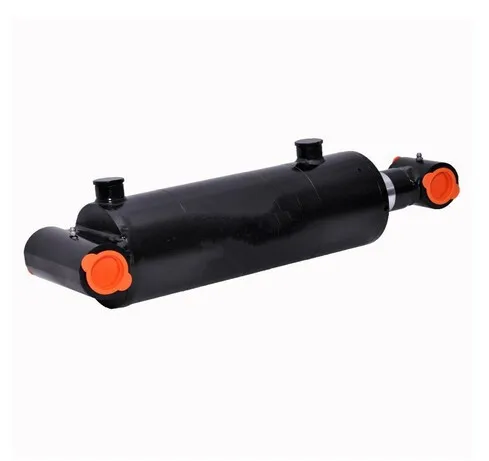

1.2 Cilindri hidraulici sudațiutilizați în schimb o structură integrală sudată. Butoiul cilindrului și capacele lor sunt sudate direct prin fuziune, fără tiranți externi pentru a limita rigiditatea. Le construim cu tuburi de oțel fără sudură mai groase, astfel încât presiunea standard atinge 16–31,5 MPa, iar unitățile personalizate pentru sarcini grele pot atinge 35 MPa. Dimensiunea alezajului atinge maxim 500 mm, iar cursa poate depăși cu mult 6 metri - perfectă pentru utilizări grele și cu cursă lungă.

II. Cilindru hidraulic cu tirant: standardizare ridicată și întreținere ușoară

2.1 The biggest advantage of tie-rod hydraulic cylinders lies in their high versatility, easy disassembly, and low maintenance costs. From what I’ve seen on factory floors, replacing seals or pistons on these cylinders is a straightforward job. You don’t need any specialized welding gear—just a set of standard tools and a basic understanding of how hydraulics work. Even a general maintenance tech can handle routine checks and part swaps, which cuts down on equipment downtime and keeps production lines moving. Even a general maintenance technician can handle routine checks and part swaps, which cuts down on equipment downtime and keeps production lines running smoothly.

2.2 Datorită structurii lor simple, piesele de uzură, cum ar fi garniturile și manșoanele de ghidare, pot fi schimbate rapid, fără a fi nevoie de echipamente profesionale de sudură sau unelte de lux. Chiar și un mecanic general poate finaliza întreținerea, ceea ce reduce efectiv timpul de nefuncționare a echipamentului.

2.3 Cu toate acestea, limitările lor sunt, de asemenea, destul de clare: capacitate de presiune limitată și rezistență medie la impact doar. În medii cu vibrații prelungite și șocuri frecvente, tiranții sunt predispuși la întindere, iar piulițele la slăbire, ceea ce poate duce la scurgeri de ulei sau la o scădere a preciziei. Prin urmare, sunt mai potrivite pentru aplicații cu presiune moderată, un mediu curat și sarcini stabile.

III. Cilindru hidraulic sudat: rezistență ridicată și adaptabilitate la condiții grele

3.1 Cilindrii hidraulici sudați, cu construcția lor fără tiranți, complet sudați, oferă un design mai compact și o rigiditate superioară. Aceștia rezistă la sarcini laterale și forțe de impact mai mari și mențin performanța constantă în medii dificile, cum ar fi temperaturi ridicate, praf greu, umiditate ridicată și sarcini grele. În același spațiu de instalare, un cilindru sudat poate găzdui un alezaj mai mare și o cursă mai mare.

3.2 Principalul dezavantaj este că reparația la fața locului este aproape imposibilă dacă corpul cilindrului sau sudurile sunt deteriorate. Este necesară repararea din fabrică, ceea ce duce la timpi de nefuncționare mai lungi și la costuri mai mari de întreținere. În plus, datorită gradului lor ridicat de personalizare, sunt mai puțin flexibili în producția de masă în comparație cu cilindrii cu tiranți.

IV. Cum să alegeți pentru scenarii practice de aplicare

4.1 Cilindrii hidraulici cu tirant sunt mai potriviti pentru:

Echipamente de automatizare, mașini-unelte, mașini de turnat prin injecție și mașini de ambalare

Sisteme hidraulice mici și mijlocii și echipamente standard

Scenarii care necesită confort ridicat de întreținere și timpi scurti de livrare

4.2 Cilindrii hidraulici sudați sunt mai potriviti pentru:

Mașini de construcții, mașini pentru minerit și echipamente metalurgice

Echipamente maritime, offshore, fotovoltaice și eoliene pentru sarcini grele

Proiecte personalizate de înaltă presiune, cursă lungă, în stare dură și non-standard

V. Rezumatul selecției: Cea mai bună alegere se bazează pe condițiile de muncă

Pentru a rezuma logica de selecție din experiența din lumea reală:

Dacă presiunea de lucru este sub 21 MPa, aplicațiile sunt standard, iar întreținerea ușoară este obiectivul principal → alegeți un cilindru hidraulic cu tirant.

Dacă presiunea de lucru depășește 21 MPa, impacturile sunt dure, spațiul este îngust sau mediul este accidentat → alegeți un cilindru hidraulic sudat.

Ambele sunt produse solide și dovedite. Numai atunci când asociați cilindrul cu cerințele reale ale locului de muncă, setarea de utilizare și îngrijirea pe termen lung puteți obține cea mai bună valoare și reduceți defecțiunile la minimum.
