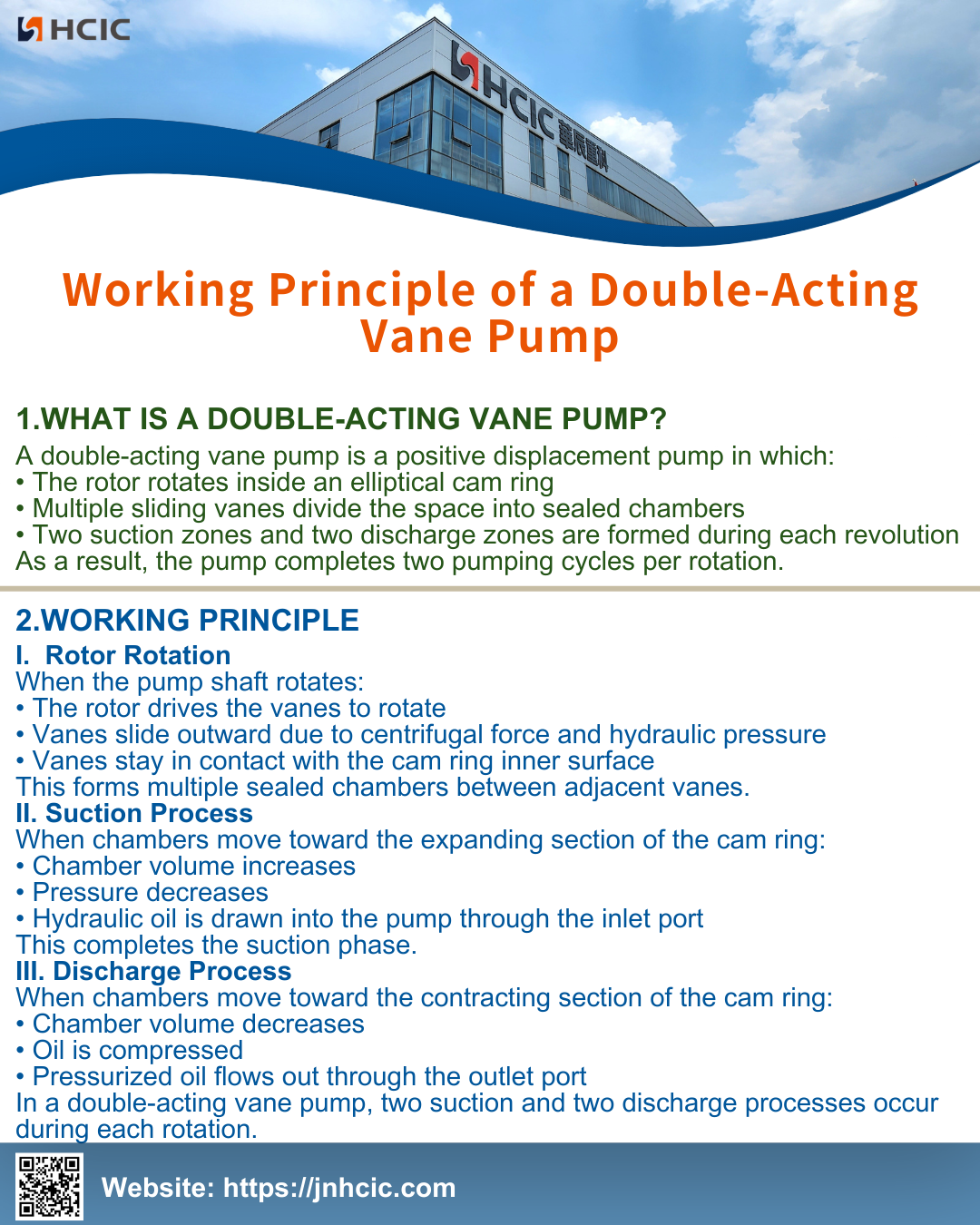

O pompă cu palete cu dublă acțiune este o pompă volumetrică în care:
• Rotorul se rotește în interiorul unui inel eliptic cu came
• Paletele glisante multiple împart spațiul în camere etanșe
• La fiecare rotație se formează două zone de aspirație și două zone de refulare
Ca rezultat, pompa finalizează două cicluri de pompare pe rotație.
Când arborele pompei se rotește:
• Rotorul antrenează paletele să se rotească
• Paletele alunecă spre exterior datorită forței centrifuge și presiunii hidraulice
• Paletele rămân în contact cu suprafața interioară a inelului cu came
Aceasta formează mai multe camere sigilate între paletele adiacente.
Când camerele se deplasează spre secțiunea de expansiune a inelului cu came:
• Volumul camerei crește
• Presiunea scade
• Uleiul hidraulic este aspirat în pompă prin orificiul de admisie
Aceasta finalizează faza de aspirație.
Când camerele se deplasează spre secțiunea contractantă a inelului cu came:
• Volumul camerei scade
• Uleiul este comprimat
• Uleiul sub presiune curge prin orificiul de evacuare
Într-o pompă cu palete cu dublă acțiune, în timpul fiecărei rotații au loc două procese de aspirație și două de evacuare.
