Ghid popular de selecție a cilindrului hidraulic la cerere mare

I. Prefaţă: comunăCilindru hidraulicGreșeli de selecție făcute de cumpărătorii de peste mări

1.1 Probleme reale cauzate de selecția greșită a cilindrului

Cumpărătorii din America de Nord, Europa și Australia selectează adesea cilindrii numai după lungime și grosimea cilindrului, ignorând potrivirea condițiilor de lucru.

Mulți instalează cilindri de tirant pe tractoare și remorci basculante. Munca continuă accidentată slăbește tiranții și îndoaie rapid tijele pistonului. Cilindrii de șneală sudate subțiri ieftini se fisurează sub sarcină grea, determinând oprirea producției și costuri suplimentare de întreținere.

Patru stiluri de cilindri acoperă peste 90% comenzile globale de înlocuire și OEM. Acest ghid sortează modelele de vânzare la cald cu referințe practice de selecție pentru personalul de achiziție și angrosistii de piese.

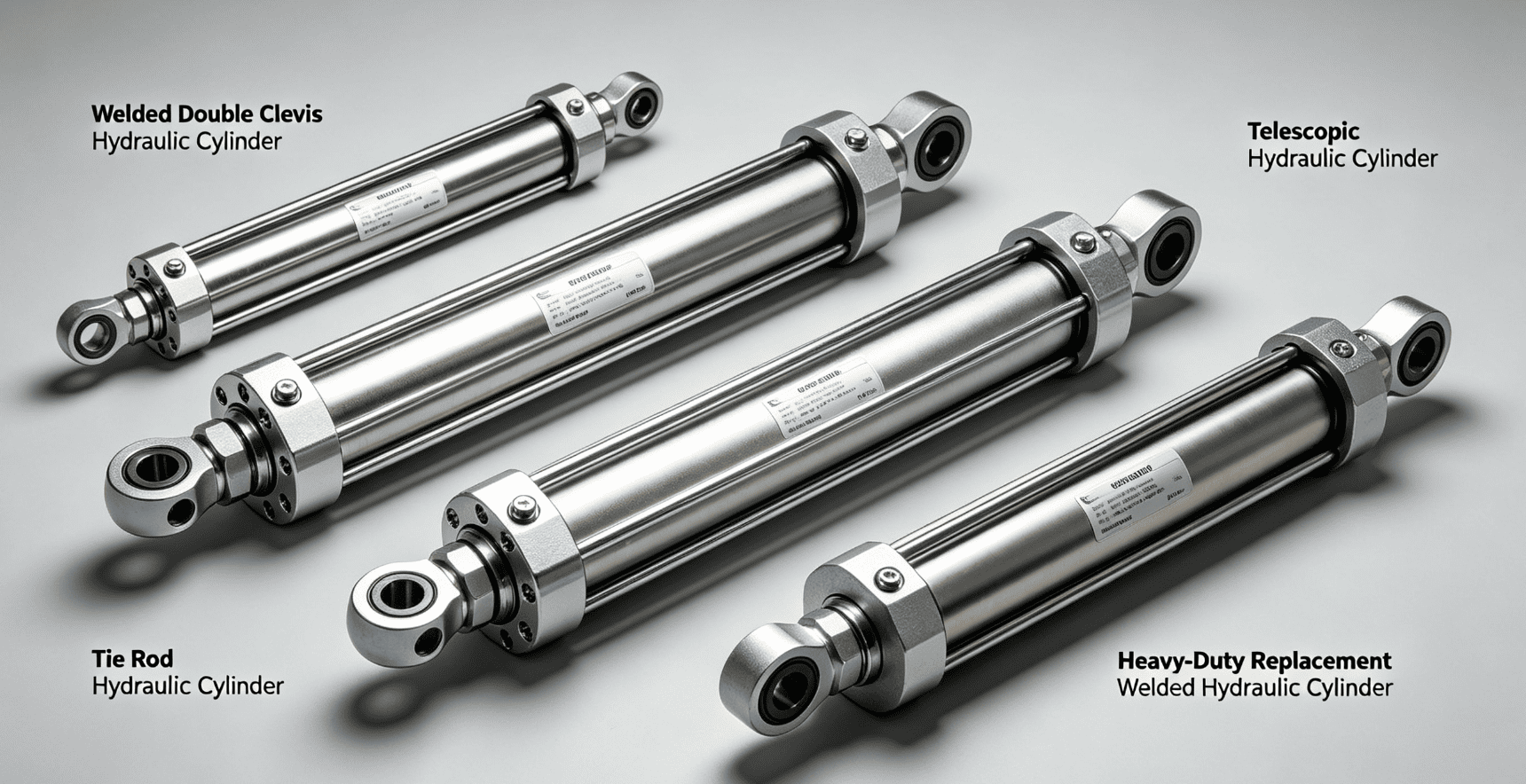

1.2 Patru cilindri hidraulici cei mai bine vânduți pentru piața de peste mări

Cilindru hidraulic sudat cu șapă dublă — Mașini agricole, despicatoare de bușteni, remorcă agricolă

Cilindru hidraulic cu tirant — Mașini-unelte pentru interior și echipamente de automatizare

Cilindru hidraulic telescopic — Exclusiv basculant și autobasculant

Cilindru hidraulic sudat de schimb pentru sarcini grele — Piese de schimb pentru miniexcavator și încărcător

II. Structură, avantaje, dezavantaje și scenarii aplicabile

2.1Cilindru hidraulic cu șanț dublu sudat(Cea mai bună alegere pentru echipamentele mobile)

2.1.1 Caracteristici structurale de bază

Butoiul și capacele de capăt adoptă sudarea integrală cu arc scufundat fără tiranți exterioare. Două capete folosesc capă dublă forjată dintr-o singură bucată pentru instalarea știftului.

Presiune de lucru standard 21MPa, versiunea de înaltă presiune îmbunătățită ajunge la 35MPa, cu o capacitate remarcabilă anti-vibrații și anti-încărcare laterală.

Produsele cu costuri reduse adoptă șuruburi subțiri îmbinate, care se crăpă ușor. Produsele calificate folosesc sudare cu penetrare totală de 8–12 mm, stabilă în condiții de lucru în aer liber noroioase.

2.1.2 Echipamente potrivite și clienți țintă

Montați brațul de ridicare a tractorului, despicator de bușteni, remorcă agricolă, încărcător mic, camion de remorcare.

Deservesc angrosisti de piese agricole, fabrici de masini agricole si ateliere de reparatii in aer liber.

2.1.3 Pro și contra

Avantaje: Compact, rezistent la praf, ușor de instalat, dimensiuni personalizabile ale alezajului, cursei și șapei

Contra: Dezasamblare internă deranjantă, timp de livrare mai lung pentru dimensiuni nestandard

2.2 Cilindru hidraulic tijă(Tip industrial general de interior)

2.2.1 Caracteristici structurale de bază

Patru tiranți fixează două capace de capăt, ușor de demontat și de înlocuit garniturile interne. Respectă standardul internațional NFPA cu presiune unificată de 21 MPa.

Tijele expuse se slăbesc la vibrații pe termen lung, iar forța laterală va îndoi tijele pistonului, nu se potrivește cu mașinile mobile de exterior.

2.2.2 Echipamente potrivite și clienți țintă

Montați mașini-unelte, linii de automatizare a ambalajelor, prese hidraulice de interior, platforme fixe de ridicare.

Deservesc fabrici de automatizare, furnizori de întreținere a echipamentelor și dealeri de piese hidraulice de interior.

2.2.3 Pro și contra

Pro: Bunuri suficiente la punct, întreținere ușoară, preț scăzut, livrare rapidă a dimensiunilor standard

Contra: rezistență slabă la vibrații, nu poate fi folosit pe tractoare și remorci basculante

2.3 Cilindru hidraulic telescopic(Special pentru remorci de basculantă)

2.3.1 Caracteristici structurale de bază

Design manșon imbricat în mai multe etape, lungime scurtă după retragere și cursă lungă de ridicare după extindere. Cele mai multe sunt cu acțiune simplă și se retrag prin gravitație, cu 2-4 etape opționale.

Mai multe trepte de extensie aduc o tracțiune terminală mai slabă, nepotrivită pentru ridicarea sarcinilor ultragrele.

2.3.2 Echipamente potrivite și clienți țintă

Montați remorci basculante agricole, camioane basculante, vehicule de gunoi sanitare, scări aeriene.

Deservește fabrici de reamenajare a remorcilor, angrosisti de piese de marfă și producători de echipamente de salubritate.

2.3.3 Pro și contra

Avantaje: volum mic retras, cursă lungă, circuit de ulei simplu, rată scăzută de eșec

Contra: Garniturile multistrat necesită ulei hidraulic curat, fără funcție de retragere hidraulică activă

2.4 Cilindru hidraulic sudat de schimb pentru sarcini grele (piese de schimb pentru excavator și încărcător)

2.4.1 Caracteristici structurale de bază

Fabricat din tub gros șlefuit fără sudură și tijă de piston anti-îndoire întărită, asortată cu articulație sferică forjată sau o singură capă, sudurile groase cu penetrare completă suportă presiunea de max 35MPa.

Dimensiunile se potrivesc pe deplin cu miniexcavatoarele CAT, Komatsu, Kubota pentru înlocuire directă fără modificări.

2.4.2 Echipamente potrivite și clienți țintă

Montați cilindru braț/braț pentru miniexcavator, cilindru de înclinare a încărcătorului, tăvălug mic.

Deservesc exportatorii de mașini de construcții, ateliere de reparații pe teren și fabrici mici de echipamente de inginerie.

2.4.3 Pro și contra

Pro: Dimensiune exactă de înlocuire, rezistentă la impact, durabilă pe șantiere, comenzi repetate ridicate

Contra: Diverse modele, mașinile non-standard au nevoie de personalizare pe baza datelor vechi ale cilindrilor

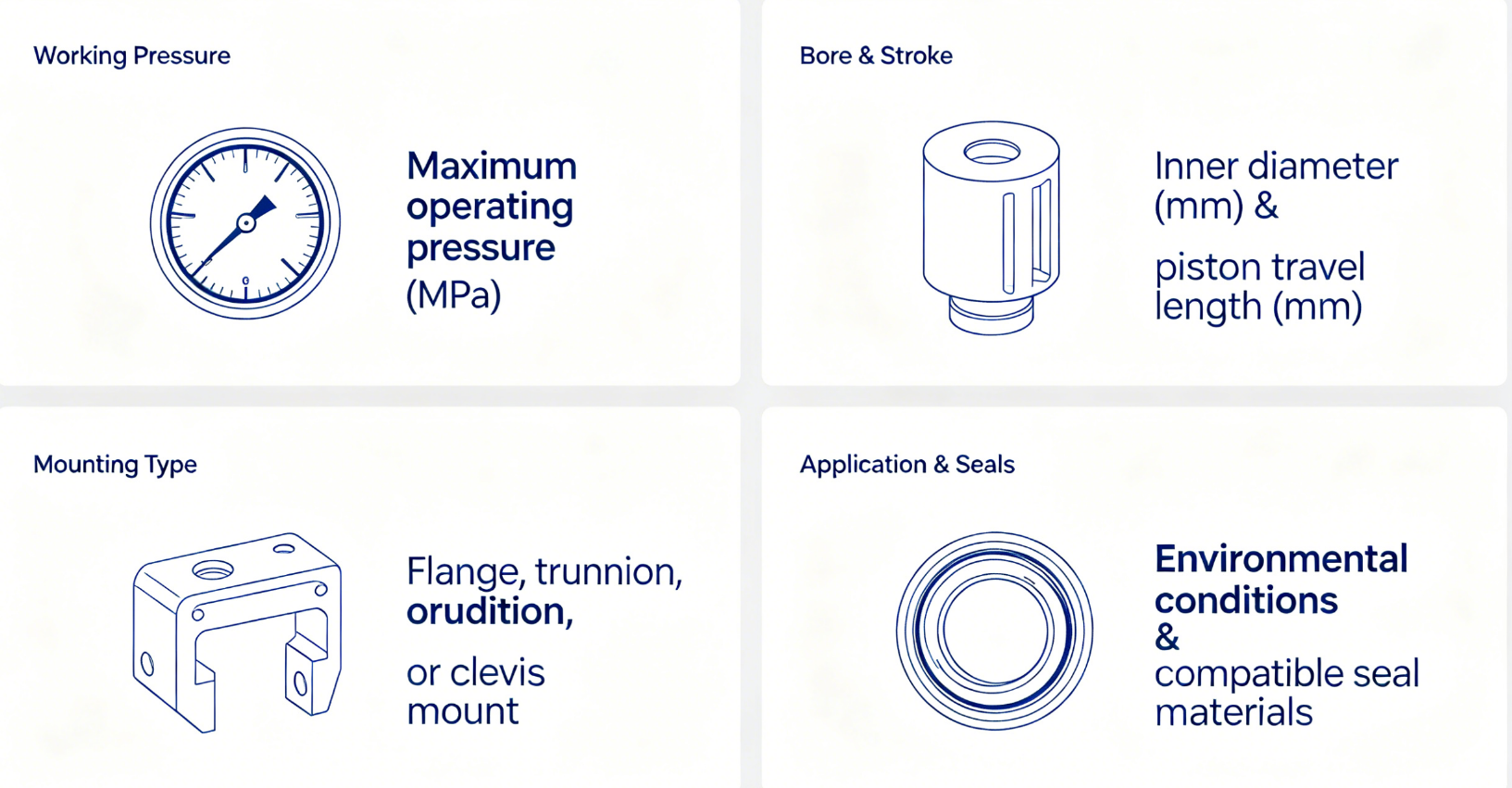

III. Parametrii universali de selecție a miezului

3.1 Potrivirea presiunii de lucru

Modelul standard de 21MPa (3000PSI) se potrivește cu majoritatea echipamentelor agricole și de interior, reprezentând 90% comenzi cu performanță la costuri ridicate.

Versiune de înaltă presiune îngroșată de 25–35 MPa pentru excavatoare și condiții de lucru cu impact minier.

3.2 Reguli de selecție ale alezajului și cursei

Forța de ridicare se referă doar la alezajul și presiunea sistemului; cursa mai lungă nu poate îmbunătăți capacitatea de încărcare.

Măsurați lungimea completă de retragere și extensie atunci când înlocuiți cilindrii vechi, judecata vizuală provoacă cu ușurință lipsa cursei și scurgerile de ulei.

Alegeți cilindri telescopici pentru cursă lungă cu spațiu limitat; alegeți cilindrii sudați cu șapă dublă pentru echipamentele de balansare cu mai multe unghiuri.

3.3 Potrivire rapidă a tipului de montură

Mașini de ridicare în mai multe unghiuri pentru exterior: Cilindru hidraulic sudat cu șapă dublă

Echipament interior stabil de joasă presiune: Cilindru hidraulic cu tirant

Ridicare cu cursă lungă a remorcii de basculantă: Cilindru hidraulic telescopic

Braț articulat al excavatorului: cilindru hidraulic sudat de schimb pentru sarcini grele

3.4 Colocare de etanșare și anticoroziune în funcție de mediul de lucru

Stare normală de curățare interioară: garnituri NBR + vopsea anti-rugină neagră

Fermă noroioasă în aer liber: tijă groasă de piston cromată + capac exterior de praf

Mediu de ceață de sare de coastă: Strat total galvanizat anticoroziv

Stare ulei fierbinte la temperatură înaltă: garnituri din cauciuc fluor FKM pentru a evita scurgerile interne și externe

IV. Tabel de selecție rapidă în funcție de industrie

4.1 Mașini agricole

Prima alegere: Cilindru hidraulic sudat cu dublă acțiune

A se evita: Cilindrii de tirant se sparg usor la vibratii; Cilindrii telescopici cu cursă prea lungă nu se potrivesc cu echipamentele agricole mici

4.2 Echipamente de gunoi de marfă și salubritate

Prima alegere: cilindru hidraulic telescopic cu acțiune simplă în 2-4 trepte

Alternativă: Cilindru dublu cu capă sudat cu cursă lungă pentru remorci mici ușoare

4.3 Mașini mici de construcție

Prima alegere: cilindru hidraulic sudat de schimb pentru sarcini grele

Alternativă: cilindru îngroșat de înaltă presiune cu capă dublă pentru încărcătoare agricole mari

4.4 Automatizare și mașini-unelte

Prima alegere: Cilindru hidraulic standard cu tirant

A se evita: cilindrii sudați cu costuri mari nu sunt necesari pentru echipamentele fixe de interior

V. Defecte comune și sugestii de evitare

5.1 Cilindru sudat cu șanț dublu

Clevisul subțire îmbinat se sparge sub sarcină grea, sudurile subțiri provoacă infiltrații de ulei. Confirmați șanțul integrat forjat și sudurile cu penetrare totală de 8 mm+, tija cromată groasă recomandată pentru utilizare în exterior.

5.2 Cilindru hidraulic cu tirant

Vibrația slăbește tiranții și îndoaie tijele pistonului, permis numai pentru echipamentele de interior stabile.

5.3 Cilindru hidraulic telescopic

Controlați sarcina mare în primele două etape; extensia totală duce la o scădere bruscă a forței. Înlocuiți uleiul hidraulic în mod regulat pentru a proteja garniturile multistrat.

5.4 Cilindru de înlocuire a excavatorului

Dimensiunea greșită nu poate fi instalată în mod normal, furnizați fotografii vechi de cilindru și modele de mașini pentru confirmare înainte de a comanda.

VI. Consultație personalizată și înlocuire

Trimiteți următoarele informații inginerilor noștri pentru a obține planuri de potrivire în termen de 24 de ore:

Industria de mașini și model complet

Fotografii clare ale capetelor vechi de montare a cilindrului

Alezajul măsurat, diametrul tijei, lungimea complet extinsă și retrasă

Presiune de lucru și mediu (temperatură ridicată, litoral, loc noroios)

Acceptăm personalizarea eșantionului de 1 buc pentru toate cele patru tipuri de cilindri, fiecare produs cu raport complet de testare a presiunii și garanție de 12 luni.
