Prefaţă

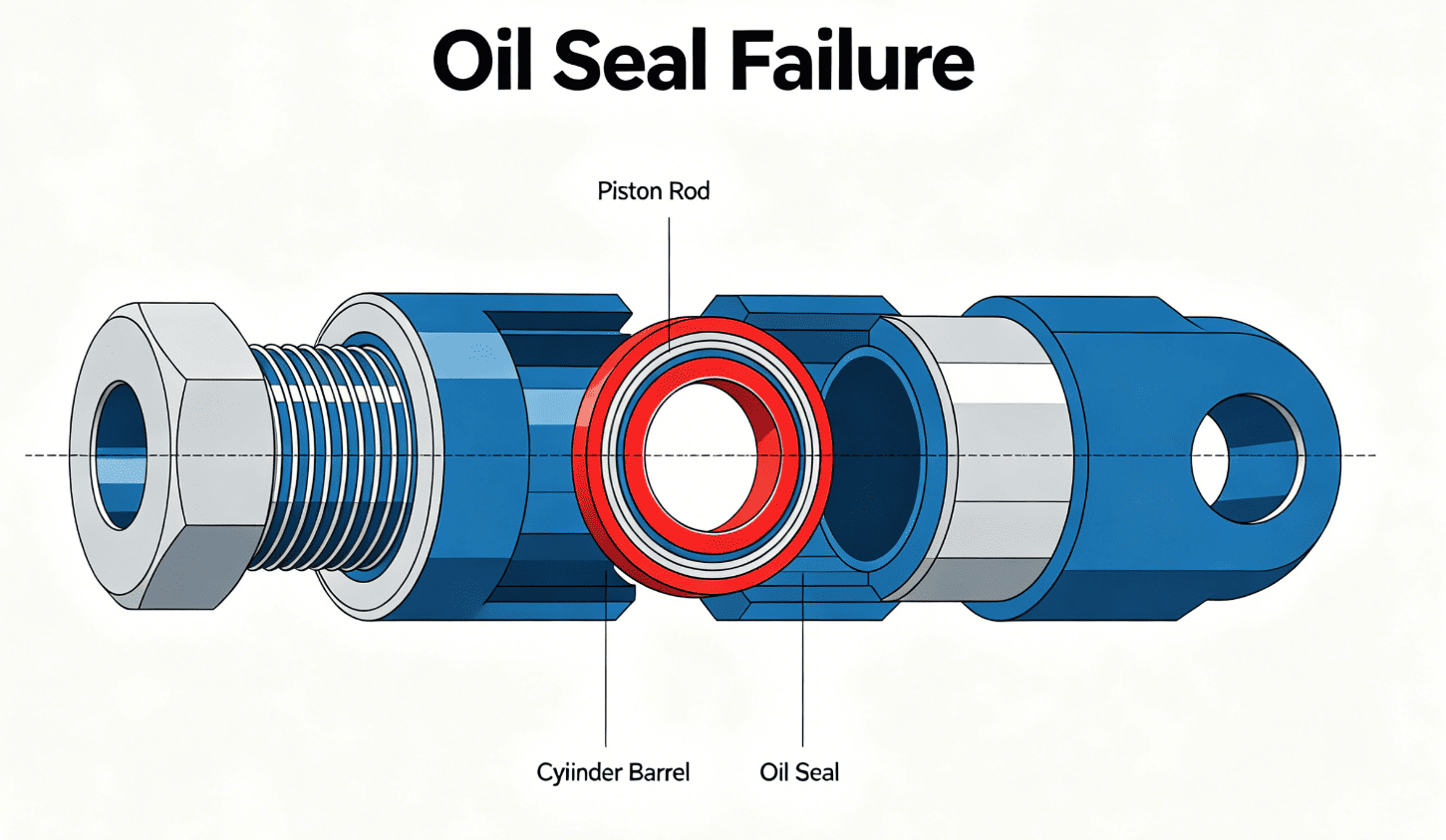

Scurgerile hidraulice de 90% la mașinile de construcții provin din defecțiunea prematură a etanșării uleiului. Costul redus de etanșare duce la pierderi uriașe din timpul nefuncționării și uzura componentelor. Acest articol combină standardele de etanșare ISO, regulile de asamblare CE și datele reale de întreținere a flotelor de minerit, salubritate și construcții, enumerând 10 cauze comune de defecțiuni cu soluții simple aplicabile pentru mecanici și managerii de flotă.
I. Defecte de asamblare (42% din defecțiuni)
1.1 Bavuri ascuțite și teșire slabă a arborelui
- Marginile ascuțite ale arborelui taie buzele de etanșare în timpul instalării și provoacă scurgeri lente.
- Standard: teșit 15°-30°, rugozitatea arborelui Ra≤0,8μm.
- Remediere: Lustruiți toate marginile arborelui înainte de asamblare.
1.2 Toleranță de asamblare peste standard
- Dimensiunea necalificată a arborelui rupe forța de pre-strângere a buzelor.
- Date: Durata de viață scade cu 70% dacă toleranța depășește 0,08 mm.
- Remediere: Măsurați arborii cu micrometre înainte de montare.

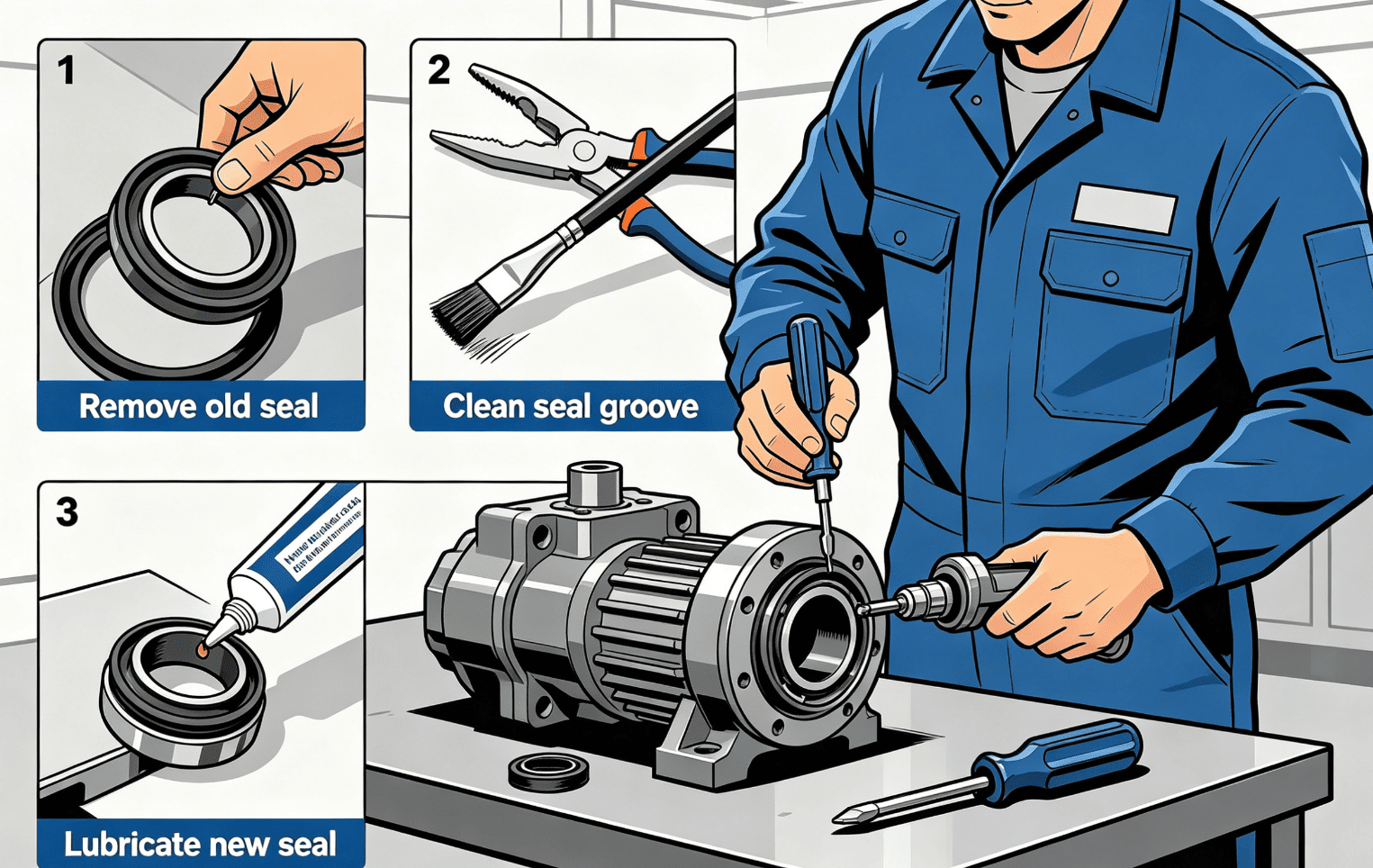

1.3 Instalare brută fără unelte speciale
- Lovirea cu ciocanul deformează etanșarea scheletului metalic.
- Standard: Folosiți manșoane de presa din plastic și lubrifiați buzele de etanșare.
II. Deteriorarea suprafeței arborelui (21% din defecțiuni)
2.1 Zgârieturi și caneluri circulare pe arbori 2.1.1 Nisip și resturi de metal abrazează arborii și rup etanșarea.
- Mașini cu risc ridicat: excavatoare, camioane pentru minerit.
- Fix: acoperiți caneluri minore; înlocuiți tijele pistonului grav zgâriate.
2.2 Denivelare radială excesivă a arborelui
- Frecarea dezechilibrată creează supraîncălzire locală și scurgeri unilaterale.
- Standard: Runout radial arbore ≤0,05 mm.
III. Temperatura anormală a uleiului (16% din defecțiuni)
3.1 Temperatura ridicată a uleiului hidraulic pe termen lung
- Garniturile NBR crapă rapid peste 90℃. Răcitoarele blocate împing temperatura peste 110℃.
- Remediere: Curățați caloriferele; utilizați garnituri FKM pentru mașinile de exploatare la temperatură înaltă.
3.2 Deteriorări ale pornirii la rece la temperaturi scăzute
- Cauciucul obișnuit se întărește pe vreme rece și nu se etanșează la pornire.
- Remediere: Preîncălziți echipamentul 3-5 minute; adoptați etanșări NBR modificate la temperatură joasă.
IV. Ulei hidraulic nepotrivit și degradat
4.1 Material de etanșare incompatibil cu fluidul hidraulic
- NBR se umflă cu ulei hidraulic sintetic și își pierde etanșeitatea.
- Regula: BNR pentru ulei mineral; FKM pentru ulei sintetic și rezistent la foc.
4.2 Ulei hidraulic murdar și oxidat
- Uleiul deteriorat acid corodează cauciucul; impuritățile macină buzele de etanșare.
- Regulă: Înlocuiți uleiul și filtrele la fiecare 2000 de ore de lucru.
V. Presiune de lucru suprasolicitată
5.1 Impact instantaneu de înaltă presiune
- Spargerea sau ridicarea pietrelor creează valuri de presiune care sparg buzele de etanșare.
- Remediere: Instalați etanșări întărite cu inele de rezervă pentru cilindrii de înaltă presiune.
5.2 Contrapresiunea internă acumulată
- Conductele de retur înfundate împing garniturile spre exterior și declanșează scurgeri.
- Remediere: Curățați conductele de retur de ulei în mod regulat.
VI. Selectare incorectă a garniturii de ulei
6.1 Material de cauciuc greșit pentru condițiile de lucru
- Garniturile normale NBR se fisurează în 300 de ore pe echipamentul minier fierbinte.
- Ghid de selectie: NBR pentru temperatura normala; FKM pentru căldură mare.
6.2 Structura de etanșare greșită șidimensiune
- Garniturile fără schelet se potrivesc numai utilizării statice la joasă presiune.
- Sfat pentru achiziții: furnizați presiunea, temperatura și viteza atunci când comandați sigilii.
VII. Îmbătrânirea cauciucului de la depozitare și timp îndelungat de inactivitate
7.1 Îmbătrânirea stocurilor pe termen lung
- Oxidarea cu lumină și aer face ca sigiliile neutilizate să își piardă elasticitatea.
- Regulă: Sigilați timpul de depozitare ≤24 luni, urmați gestionarea stocurilor FIFO.
7.2 Indentare permanentă de la oprirea lungă a mașinii
- Garniturile staționare rămân apăsate într-un singur loc și curg după repornire.
- Remediere: retrageți și extindeți cilindrii lunar pentru echipamentul inactiv.
VIII. Piese de protecție împotriva prafului sparte
8.1 Ștergătoarele de praf deteriorate
- Noroiul și pietrișul trec repede ștergătoarele sparte și uzează buzele de etanșare.
- Regulă: Înlocuiți ștergătorul de praf și simeringul de ulei împreună în timpul întreținerii.
8.2 Manșoane de protecție a tijei pistonului crăpate
Mașinile de construcție în aer liber colectează praful cu ușurință, fără capace intacte.
IX. Viteză de alergare excesivă și frecare uscată
9.1 Viteza alternativă depășită
- Mișcarea de mare viteză provoacă căldură de frecare și arde buzele de cauciuc.
- Standard: Limită normală de viteză de etanșare ≤0,5 m/s.
9.2 Pierderi de lubrifiere și frecare uscată
- Lipsa peliculei de ulei duce la abraziune directă și deteriorarea instantanee a etanșării.
- Interdicție: Retragerea cilindrului gol fără suficient ulei hidraulic.
X. Arcuri interioare de tensiune defectuoase
10.1 Arcuri de etanșare corodate sau slăbite
- Forța de reținere a arcurilor; arcurile corodate provoacă scurgeri constante.
- Declanșator de coroziune: apă de ploaie și ulei hidraulic emulsionat.
10.2 Arcul pierdut în timpul înlocuirii
Eroare umană comună care provoacă scurgeri imediate de ulei după montare.
Concluzie
Scurgerile repetate ale garniturii de ulei provin rareori doar de la garnituri defecte; cele mai multe defecțiuni provin din asamblare proastă, selecție greșită și întreținere neregulată. Acest ghid respectă standardele internaționale de etanșare și poate fi folosit pentru instruirea în atelier. Dacă nu puteți confirma modelele de etanșare de ulei potrivite sau nu puteți rezolva problemele de scurgere continuă, trimiteți-ne tipul de mașină, presiunea de lucru și tipul de ulei hidraulic pentru soluții de etanșare personalizate gratuite.
