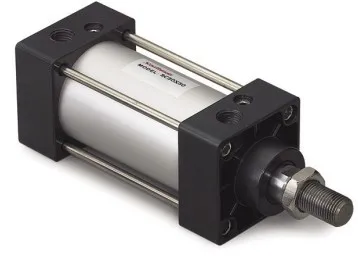

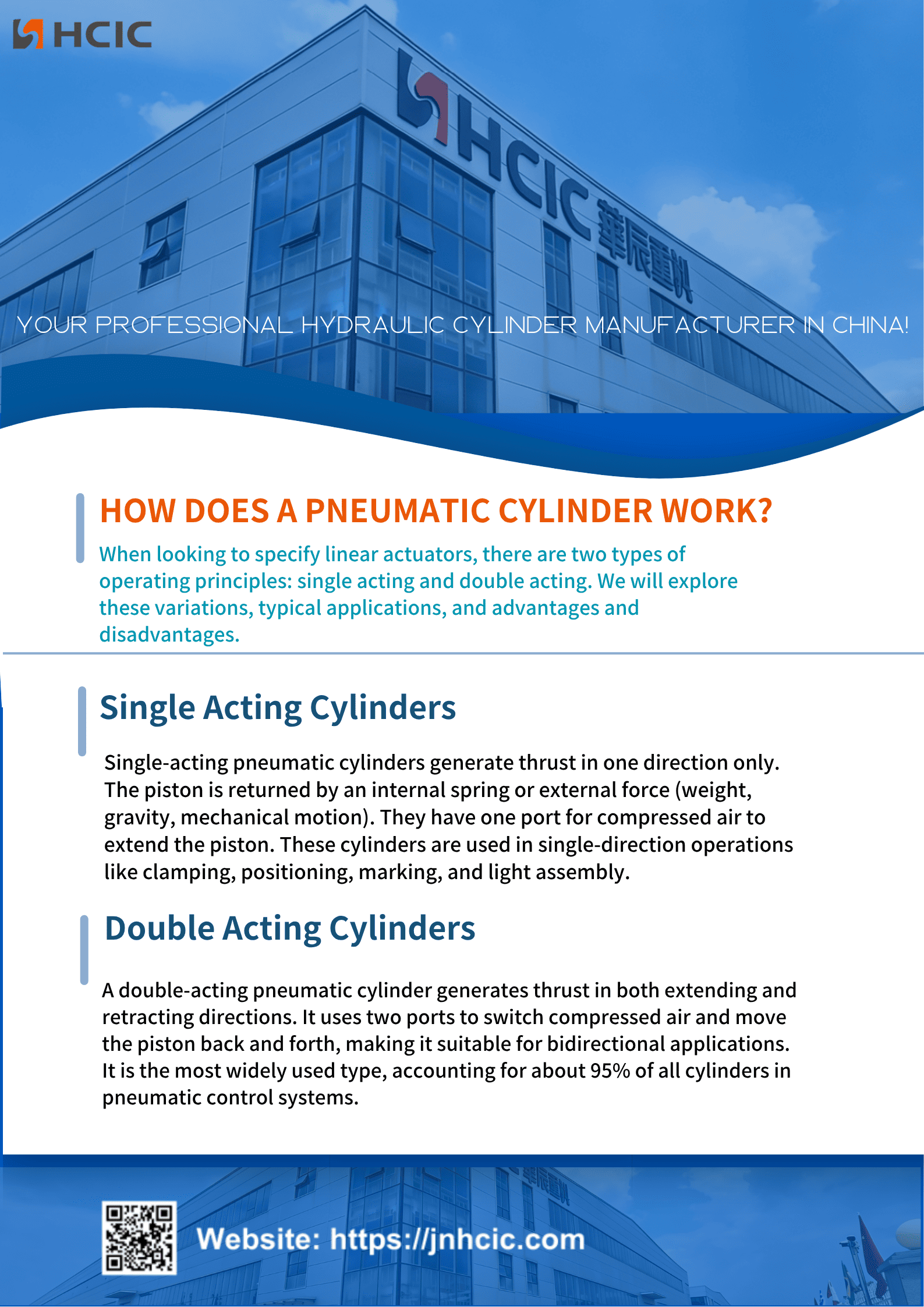

Un cilindru pneumatic cu acțiune simplă produce doar forță de tracțiune sau de lucru într-o singură direcție. Utilizează un arc încorporat sau forțe externe cum ar fi gravitația, greutățile sau mișcarea mecanică pentru a retrage pistonul înapoi la punctul său de pornire.
Acești cilindri dispun de un singur orificiu de admisie a aerului, care alimentează aer comprimat în cameră pentru a împinge pistonul în poziția țintă.
Cilindrii pneumatici cu acțiune simplă sunt construiți pentru sarcini de lucru unidirecționale, utilizările obișnuite includ prinderea, poziționarea pieselor, marcarea, mișcările cu cursă scurtă și lucrările de asamblare ușoare.

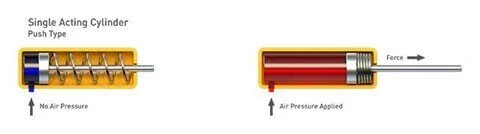

(1). Aplicarea presiunii aerului produce o împingere, „împingând” astfel pistonul:

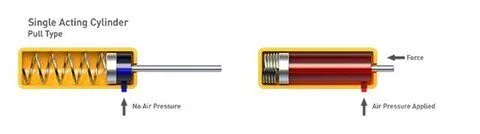

(2). Aplicarea presiunii aerului produce o împingere, „trăgând” astfel pistonul:
Construcție simplă, simplă
Construcție compactă, eficientă din punct de vedere al spațiului
Costuri mai mici pentru supapele de control și conductele de aer
Utilizează jumătate din aer comprimat față de un cilindru cu dublă acțiune de aceeași dimensiune
Partea de retur cu arc este deschisă pentru aerul ambiant, lăsând praful și resturile să intre înăuntru, ceea ce provoacă defecțiuni și scurtează durata de viață a cilindrului
Performanța arcului slăbește în timp, ceea ce duce la poziții finale instabile ale cursei
Diametrul alezajului și lungimea cursei sunt limitate de mărimea și rezistența arcului intern
Scădere ușoară a forței de împingere, deoarece arcul rezistă mișcării înainte a pistonului

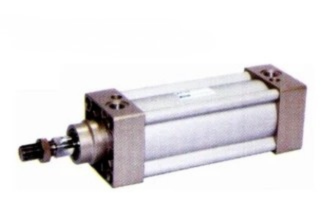

Un cilindru pneumatic cu dublă acțiune generează forță în ambele direcții, împingând pistonul spre exterior și trăgându-l înapoi spre interior.
Acest design vine cu un orificiu de aer la ambele capete și deviază aerul de înaltă presiune între cele două orificii pentru a conduce pistonul înainte și înapoi. Este indispensabil pentru sarcini care necesită mișcare bidirecțională, cum ar fi deschiderea și închiderea porților și clapetelor industriale.
Cilindrii cu dublă acțiune sunt cele mai utilizate actuatoare liniare, reprezentând aproximativ 95% din cilindrii aplicați în sistemele de control pneumatic.
Sunt alegerea optimă pentru operațiuni grele, curse lungi și solicitări de forță mare pe care cilindrii cu acțiune simplă nu le pot satisface. Modelele mici cu dublă acțiune funcționează și pentru lucrări care necesită poziții finale precise și fixe atât pe cursele de extindere, cât și de retragere.

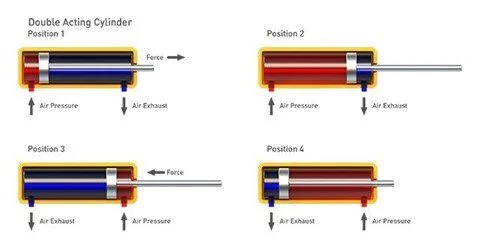

Iată cum funcționează:
- Aproape toți cilindrii pneumatici standard ISO folosesc designul cu dublă acțiune
- Gamă mai largă de dimensiuni ale alezajului și lungimi de cursă decât modelele cu acțiune simplă
- O mulțime de modificări personalizate pentru cadrul de bază cu dublă acțiune
- Fără blocare încorporată pentru a menține pistonul stabil în pozițiile de mijloc de cursă
- Aerul este compresibil, astfel încât aplicațiile de alimentare au nevoie de un cilindru auxiliar hidraulic pentru o mișcare lină și constantă
- Unitățile cu cursă lungă au nevoie de suport suplimentar pentru tija pistonului pentru a opri îndoirea și pentru a menține funcționarea lină
