Când acilindru hidraulicîncepe să curgă, primul răspuns este adesea comandarea unui sigiliu de schimb. Acest lucru poate restabili mașina pentru scurt timp, dar nu explică de ce sigiliul original a eșuat. Dacă tija este înțepată, canelura este deteriorată sau etanșarea a fost instalată incorect, o etanșare nouă se poate defecta în același loc.
Înainte de curățarea pieselor, înregistrați locația scurgerilor, starea de funcționare, direcția ciclului, temperatura fluidului și timpul de la ultima reparație. Fotografiați scurgerea externă și marcați orientarea pieselor îndepărtate. Micile detalii pot dispărea în timpul dezasamblarii.
O evaluare a eșecului ar trebui să distingă dovezile vizibile de ipoteze. O etanșare deteriorată poate arăta ce sa întâmplat la suprafața de contact, dar este posibil să nu identifice cauza inițială de la sine.
Fluidul care apare în jurul tijei la glandă direcționează de obicei atenția către etanșarea tijei, ștergătorul, ghidajul, suprafața tijei sau starea glandei. Verificați dacă scurgerea apare în timpul extinderii, retragerii, menținerii în gol sau în toate cele trei condiții.
Fluidul de la îmbinarea presetupei poate fi legat de o etanșare statică, starea elementelor de fixare, suprafața îmbinării sau probleme de asamblare. Nu dați vina automat pe etanșarea dinamică a tijei atunci când fluidul vine de la o interfață staționară.
Un cilindru poate pierde capacitatea de reținere sau poate deriva fără ulei extern vizibil. Cauzele posibile includ deteriorarea etanșării pistonului, uzura dintre piston și tub, scurgerile supapei sau o problemă la nivel de sistem. Este necesar un test controlat înainte de a identifica cilindrul ca singura cauză.

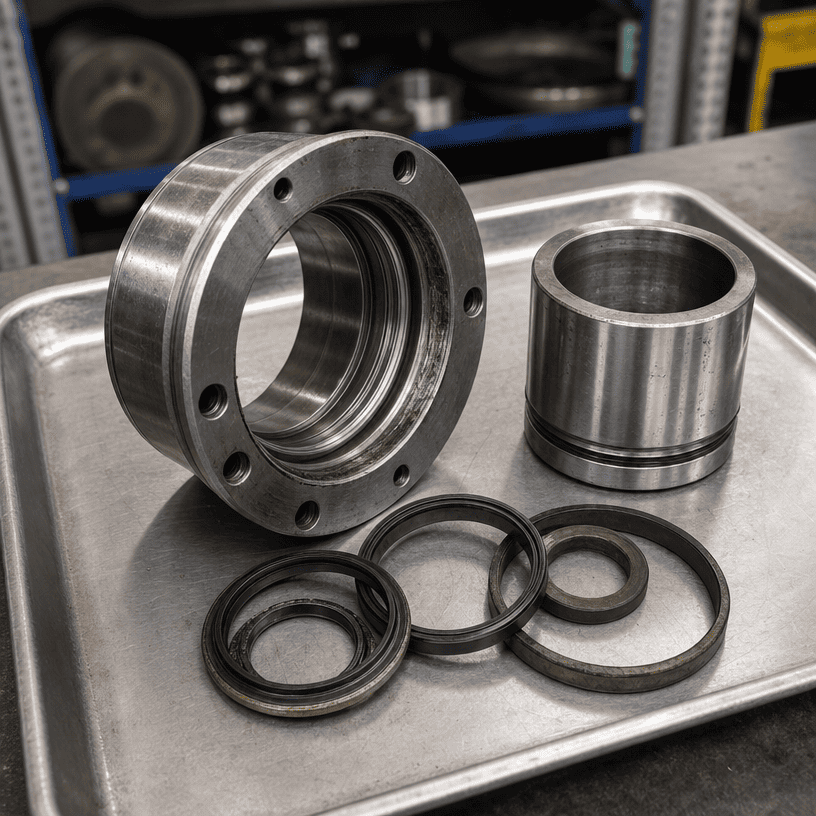

Păstrați sigiliile îndepărtate în ordinea și orientarea în care au ieșit. Separați garnituri de tijă, ștergătoare, inele de ghidare, garnituri de piston și garnituri statice. Folosiți ambalaj curat și marcați capătul tijei, partea de presiune și direcția de instalare acolo unde se cunoaște.
Nu întindeți o etanșare din elastomer în mod inutil în timpul îndepărtarii. Nu tăiați exact zona care trebuie inspectată. Dacă un sigiliu s-a fragmentat, păstrați toate piesele recuperate și notați dacă lipsește materialul.
Scopul acestui pas este simplu: sigiliul trebuie să rămână o probă, nu să devină o piesă de schimb de negăsit pe o bancă murdară.
O buză rotunjită poate indica un contact prelungit de alunecare, dar trebuie interpretată împreună cu starea tijei, lubrifierea și istoricul de funcționare. Un aspect neted în sine nu dovedește presiune excesivă sau material incorect.

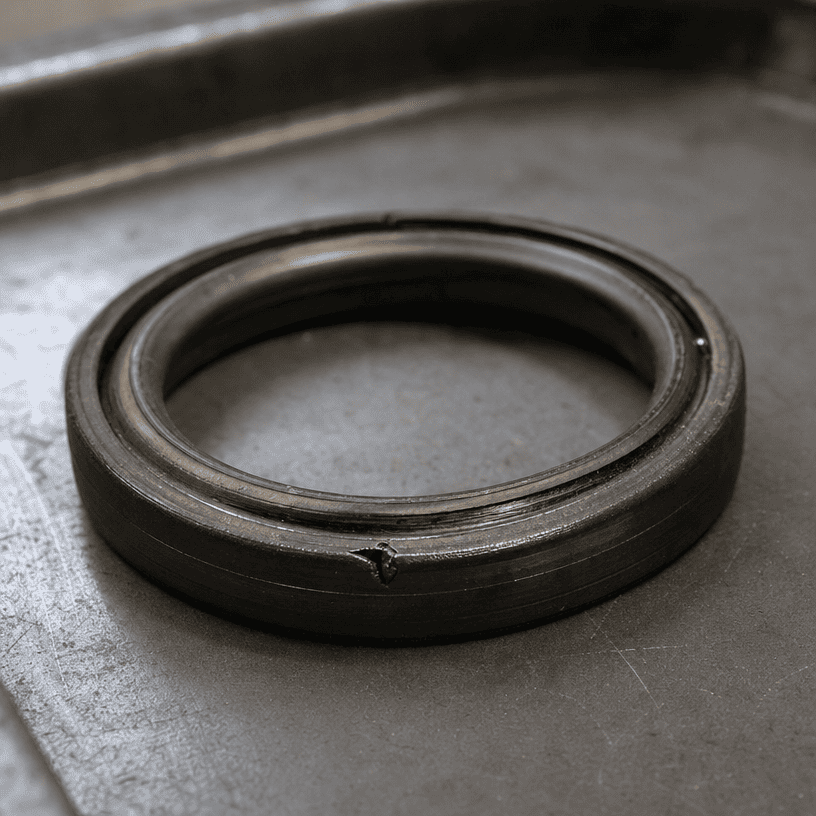

O tăietură curată poate indica deteriorarea instalației, o margine ascuțită, un filet sau canal care traversează etanșarea sau un obiect străin introdus în timpul asamblarii. Inspectați calea utilizată pentru instalarea etanșării în loc să înlocuiți etanșarea fără a verifica geometria de intrare.
O etanșare care a fost forțată într-un spațiu liber poate prezenta o margine trasă subțire, o secțiune ciupită sau lipsă de material. Printre posibilele contribuții se numără jocul excesiv, condițiile de presiune, canelurile deteriorate, orientarea incorectă a etanșării sau un profil de etanșare incompatibil.
Întărirea sau fisurile pot fi asociate cu expunerea la temperatură, îmbătrânirea, incompatibilitatea chimică sau depozitarea necorespunzătoare. Confirmați lichidul, istoricul temperaturii și condițiile de depozitare înainte de a selecta un compus de înlocuire.
O etanșare umflată poate indica incompatibilitatea fluidelor, contaminarea sau expunerea la temperatură. Diagnosticul corect necesită materialul de etanșare original, specificațiile fluidului și istoricul de funcționare. Nu identificați compusul numai după aspect.
Particulele presate în marginea de etanșare pot crea o cale de scurgere și pot zgâria suprafața de îmbinare. Inspectați tija, tubul, ștergătorul, curățarea fluidului și zona de asamblare. Înlocuirea etanșării fără a îndepărta sursa particulelor lasă mecanismul de defecțiune pe loc.
Verificați tija pentru zgârieturi longitudinale, zâmburi, coroziune, deteriorare a cromului, zgârieturi și o bandă lustruită pe unde rulează etanșarea. Treceți o cârpă curată pe suprafață numai după ce ați urmat procedura de siguranță a șantierului; o margine aspră poate deteriora pânza și inspectorul.
O tijă poate arăta strălucitoare și are totuși un defect care taie buza de etanșare. Inspecția vizuală ar trebui să fie susținută de măsurători adecvate atunci când aplicarea este critică sau deteriorarea suprafeței este dificil de apreciat.
Inspectați orificiul presetupei, suprafața de ghidare și canelurile de etanșare pentru bavuri, uzură, zgârieturi și distorsiuni. Ghidul controlează poziția tijei; dacă este uzată, etanșarea poate fi forțată să accepte mișcarea pe care nu a fost proiectată să o absoarbă.
Pentru scurgeri interne sau reținere instabilă, inspectați tubul, etanșarea pistonului și suprafețele de uzură. Căutați scoruri, benzi de contact neobișnuite și daune concentrate pe o parte. Aceste semne pot indica probleme de aliniere sau de încărcare, dar concluzia ar trebui să se bazeze pe ansamblul complet.
| Dovezi | Direcție posibilă pentru investigație |
|---|---|
| O tăietură ascuțită la calea de instalare | Bavuri, filet, canal de cheie sau unealtă de instalare necorespunzătoare |
| Deteriorări în jurul întregii circumferințe de etanșare | Potrivire, presiune, spațiu liber, material sau stare de funcționare |
| Banda de uzură unilaterală | Uzura ghidajului, alinierea, deformarea tijei sau contact neuniform |
| Urme de particule lângă buză | Performanța ștergătoarelor, curățarea fluidului sau contaminarea ansamblului |
| Material întărit sau crăpat | Temperatura, îmbătrânirea, stocarea sau compatibilitatea fluidelor |
| Defecțiune repetată în aceeași poziție de cursă | Defect de suprafață a tijei sau a tubului într-un loc fix |
Acestea sunt direcții de investigație, nu diagnostice automate. Un model de etanșare trebuie comparat cu desenul cilindrului, datele fluidului și istoricul de funcționare.
O etanșare de înlocuire se poate defecta devreme atunci când cauza inițială rămâne în mașină. Exemplele comune includ:
- Instalarea unei etanșări peste un filet sau canal neprotejat
- Lăsând o bavură în canal sau glandă
- Reutilizarea unui ghidaj sau ștergător deteriorat
- Ignorarea unei tije înțepate sau corodate
- Selectarea unei etanșări fără a verifica compatibilitatea fluidului și a temperaturii
- Montarea etanșării într-o orientare greșită
- Permiterea pătrunderii murdăriei într-un cilindru deschis în timpul asamblarii
- Readucerea cilindrului la un aranjament de montaj nealiniat
O reparație ar trebui să abordeze etanșarea deteriorată și starea suprafeței sau a ansamblului care a acționat asupra acesteia.
O reparație numai cu etanșare poate fi rezonabilă atunci când suprafețele de împerechere, canelurile, ghidajul și tubul sunt în starea necesară și defecțiunea poate fi urmărită la o problemă de instalare care poate fi înlocuită.
O revizuire mai amplă a cilindrului este mai potrivită atunci când tija este adânc înțepată, ghidajul este uzat, glanda este deteriorată, tubul prezintă uzură anormală, scurgerea internă continuă sau aceeași defecțiune revine după asamblarea corectă.
Decizia ar trebui să se bazeze pe inspecție și pe costul perioadei de nefuncționare repetate, nu numai pe prețul unui kit de etanșare.
Pentru o analiză de înlocuire sau defecțiune, furnizați:
- Desenarea cilindrului sau măsurători dimensionale clare
- Alezajul, diametrul tijei și cursa
- Dimensiuni de montare și informații despre porturi
- Fotografii ale cilindrului complet și ale pieselor deteriorate
- Poziția și orientarea etanșării
- Tipul fluidului și domeniul de temperatură de funcționare
- Informații despre presiune și ciclu, atunci când sunt disponibile
- Descrierea momentului în care apare scurgerea
- Istoricul înlocuirilor anterioare ale garniturii
- Starea tijei, ghidajului, glandei și tubului
Dovezile clare ajută la separarea unei cereri de înlocuire dimensională de o revizuire a cauzei principale.
O etanșare hidraulică eșuată este o înregistrare a contactului dintre etanșare, suprafețele sale de împerechere și mediul de operare. Păstrați piesele, etichetați orientarea lor, inspectați tija și ghidajul, confirmați condițiile de fluid și temperatură și separați dovezile vizibile de ipoteze.
Pentru o înlocuire OEM sau o revizuire tehnică, furnizați dimensiunile cilindrului împreună cu fotografii și istoricul defecțiunilor. O soluție fiabilă începe cu înțelegerea de ce a eșuat sigiliul, nu pur și simplu instalarea altuia.
