Pe măsură ce producătorii de echipamente comerciale trec de la motoarele cu ardere internă la vehiculele electrice cu baterie de 48V, 96V și 350V (BEV), inginerii de trenuri propulsoare se confruntă cu un blocaj neașteptat: puterea fluidului parazită.
La un excavator diesel tradițional sau un încărcător pe roți, un motor diesel cu cuplu mare învinge cu ușurință frecarea etanșării cilindrului intern. Operatorii observă rareori rezistența mecanică cauzată de etanșările elastomerice agresive, preîncărcate, care se strâng împotriva butoaielor de oțel șlefuite standard.
Cu toate acestea, pe un excavator compact alimentat cu baterie sau un camion de gunoi electric, nu există nicio putere irosită de eliberat. Garniturile standard ale cilindrilor industriale consumă între 12% și 18% din energia totală a bateriei de la bord, pur și simplu depășind strângerea etanșării interne și rezistența la rupere mecanică.
Acest consum de energie a accelerat cererea la nivel de industrie pentru Low-FrictionCilindri hidraulicipentru echipamente electrice de construcții cu baterii și flote cu emisii zero. Prin înlocuirea glandelor de etanșare vechi cu frecare ridicată cu garnituri hidrodinamice micro-profilate și tuburi lustruite cu role submicronice, mașinile electrice moderne câștigă până la 45 de minute de timp de lucru suplimentar per încărcare a bateriei.
| Parametrul de inginerie | Cilindru diesel standard | Cilindru BEV cu frecare redusă |
|---|---|---|
| Frecare internă de rupere | 8,0 până la 14,5 bar | 1,2 până la 2,8 bar |
| Finisarea suprafeței găurii interioare a tubului | Ra 0,4 până la 0,8 μm | Ra 0,1 până la 0,2 μm (SRB) |
| Prag de alunecare la viteză mică | Sub 15 mm/sec | Sub 1,0 mm/sec |
| Profil de etanșare a tijei primare | U-Cup preîncărcat greu | Pas în tandem cu frecare redusă |
| Raportul de pierdere a energiei parazitare | 12% - 18% din puterea pompei | 3% - 5% din puterea pompei |
| Compatibilitate cu fluide | Ulei mineral standard | Bio-HEES sintetic și AW46 |
| Interval de temperatură de funcționare | -20°C până la +80°C | -40°C până la +100°C |
De fiecare dată când un invertor cu pompă electrică se ridică pentru a deplasa un braț hidraulic, acesta trebuie să depășească „frecarea de rupere” - forța statică de lipire dintre garnitura tijei și tija cromată a pistonului. La cilindrii convenționali, acest vârf inițial de presiune forțează motorul electric să ajungă la un amperaj maxim înainte de a începe chiar mișcarea mecanică. Într-o tură de 8 ore care implică mii de cicluri mici de săpături, aceste micro-tepi se agravează într-o epuizare masivă a bateriei.
Când un operator efectuează gradare fină sau așezarea delicată a țevilor la viteze sub 5 mm/sec, garniturile standard de cauciuc apucă și eliberează tija de metal în mod neuniform, provocând oscilații sacadate ale brațului. Cilindrii hidraulici cu frecare redusă pentru echipamente de construcții electrice cu baterii și flote cu emisii zero încorporează inele de alunecare din PTFE-bronz sau poliuretan modificat cu autolubrifiere, cu rezervoare microscopice de ulei hidrodinamic, asigurând o mișcare fără sudură, fără vibrații chiar și la viteze foarte mici de 0,5 mm/sec.
[ Honing SRB microhidrodinamic ] → Suprafața Ra 0,1-0,2 µm reține filmul de micro-ulei
↓
[ Presetupe tandem cu rupere redusă ] → Garniturile trepte din compozit PTFE reduc frecarea cu 70%
↓
[ Blocuri de supape de regenerare integrate ] → Recuperează uleiul de retur pentru a reduce dimensiunea absorbției invertorului

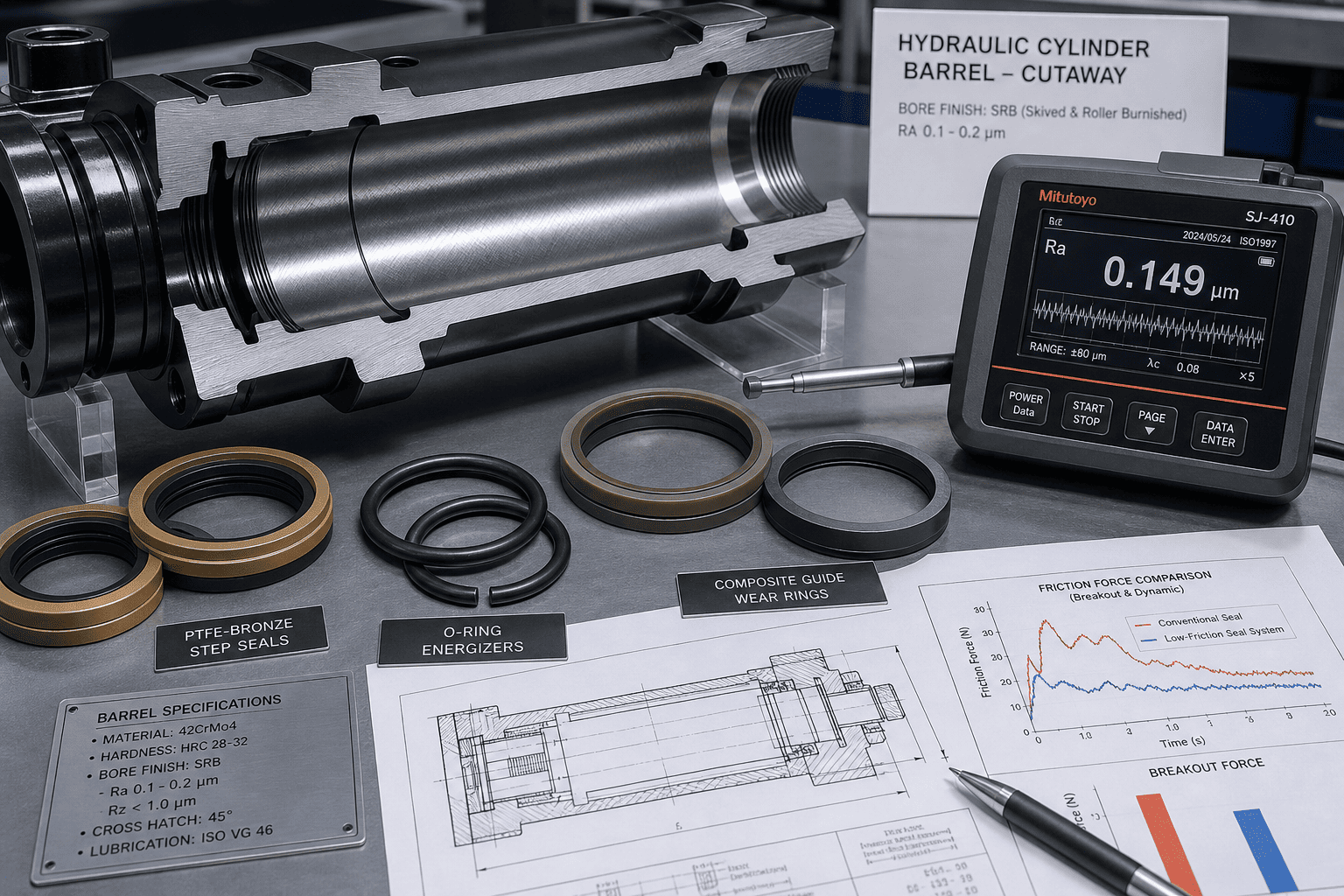

Reducerea frecării nu înseamnă crearea unei suprafețe de oglindă ultra-uscate; necesită reținere microscopică de ulei. HCIC folosește skiving avansat și lustruire cu role pentru a obține o rugozitate a suprafeței interioare de Ra0,1–0,2 µmcu o structură de platou hașurată în cruce. Acest platou deține un strat limită de fluid microscopic care previne frecarea uscată a metalului la etanșare în timpul pornirilor electrice de dimineața rece.
În loc să se bazeze pe o singură cupă în U din poliuretan, strâns strâns, modelele cu frecare scăzută utilizează un pachet de etanșare tandem. Etanșarea primară prezintă un profil dinamic în trepte, alimentat de un inel O cu interferență radială redusă, reducând frecarea cu peste 70%, menținând în același timp o reținere a fluidului fără scurgeri de până la 250 bar.

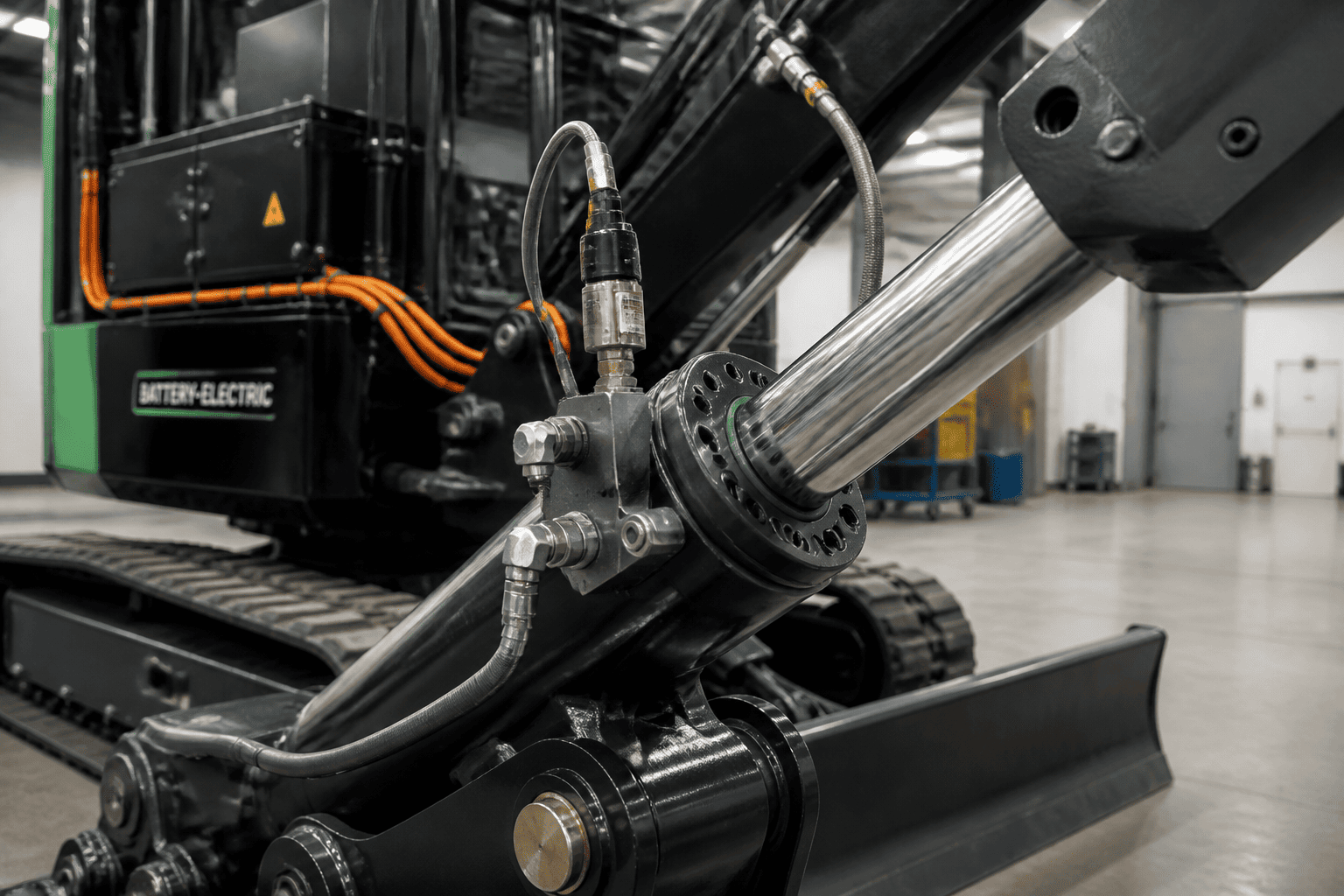

Pentru a economisi în continuare kilowați-oră electrice, cilindrii cu frecare redusă pot fi echipați cu supape regenerative de coborâre a brațului integrate. În timpul coborârii fără putere, gravitația forțează fluidul din partea pistonului direct înapoi pe partea tijei, fără a circula prin supapa de control direcțională principală, reducând sarcina motorului electric la aproape zero în timpul curselor de retur.
Dacă modificați echipamentele existente sau remediați o durată redusă de viață a bateriei la o mașină electrică, urmați acest test de atelier:
1. Deconectați legătura mecanică externă:Desfaceți ochiul tijei astfel încât cilindrul să se miște complet neîncărcat.Pe măsură ce reglementările globale privind emisiile se înăsprește în zonele de construcții urbane, cilindrii hidraulici cu frecare redusă pentru echipamente electrice de construcție cu baterii și flote cu emisii zero devin specificații standard pentru încărcătoare compacte, mini-excavatoare și corpuri de gunoi electrice.
HCIC colaborează direct cu instalatorii de echipamente BEV și inginerii de energie fluidă pentru a configura cilindri personalizați cu frecare redusă, adaptați la anumite magistrale de tensiune și cicluri de lucru. Oferim lungimi de cursă personalizate, senzori integrați de feedback de poziție (LVDT / efect Hall) și modele CAD 3D pentru revizuirea imediată a pachetului de grup motoare.
Pentru a evalua cilindrii prototip cu frecare redusă pentru gama de mașini cu zero emisii, contactați HCIC:
