HCIC 63-4402-120 este un cilindru de ridicare cu știft pentru autobasculante, cu o lungime extinsă de 125,31 inchi, port NPTF 3/4 și set de etanșare care poate fi reparat.
Hydraulic port:
3/4NPTFOil volume listed:
Umplere de 2,2 gal / extindere 9,4 galListed weight:
250 lb63-4402-120 este un cilindru de ridicare cu știft de montare din seria 4000 pentru autobasculante. Aranjamentul său de montare cu doi pini este destinat unei instalații de mașină articulată în care cilindrul lucrează între punctele de montare fixe și urmărește mișcarea structurii conectate.
Catalogul HCIC enumeră o dimensiune extinsă de 125,31 inchi (3183 mm), o dimensiune închisă de 84,19 inchi (2138 mm) și un port NPTF de 3/4 pentru acest model. Catalogul identifică, de asemenea, un design cu autoaerare, garnitură în V preîncărcată, o piuliță filetată reglabilă pe teren și o lungime mai mare a rulmentului pentru stabilitate.
Acest articol acoperă numai modelul 63-4402-120.
| Parametru | 63-4402-120 Specificație |
|---|---|
| Seria de produse | Seria 4000 |
| Stilul de montare | Montare pin-pin |
| Dimensiunea A | 84,19 in / 2138 mm |
| Dimensiunea B | 41,12 inchi / 1044 mm |
| Dimensiunea C | 125,31 inchi / 3183 mm |
| Dimensiunea D | 1,50 inchi / 38 mm |
| Dimensiunea E | 2,06 inchi / 52 mm |
| Dimensiunea F | 2.00 in / 51 mm |
| Dimensiunea G | 7.00 in / 178 mm |
| Dimensiunea J | 2,06 inchi / 52 mm |
| Dimensiunea K | 19,50 in / 495 mm |
| Dimensiunea M | N/A în tabelul de catalog |
| Port hidraulic | 3/4 NPTF |
| Volumul de ulei listat | Umplere de 2,2 gal / extindere 9,4 gal |
| Greutate listată | 250 lb |

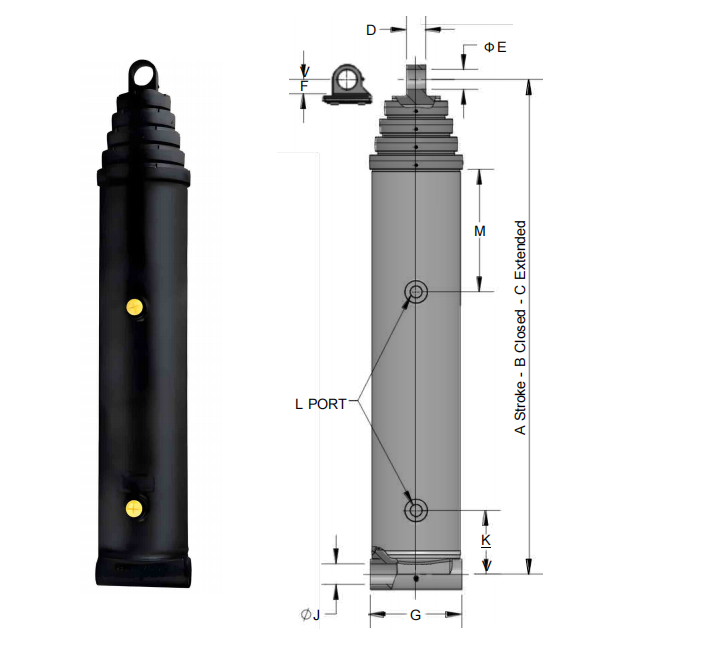

Dimensiunile folosesc literele prezentate în desenul catalogului HCIC. Confirmați desenul complet, detaliile știftului, presiunea hidraulică și spațiul liber de instalare înainte de a plasa o comandă.
63-4402-120 este instalat între doi știfturi de mașină. Un capăt se conectează la corpul cilindrului, iar celălalt la montarea capătului tijei. Pe măsură ce circuitul hidraulic extinde sau retrage tija, centrele știftului transferă mișcarea liniară în mecanismul de basculare conectat.
Aranjamentul de montare necesită o montare precisă. Înainte de a înlocui un actuator existent, verificați:
- Distanțe între centrele închise și extinse
- Diametrul știftului și lățimea rulmentului
- Alinierea capului prin mișcarea completă
- Poziția orificiului și raza de îndoire a furtunului
- Distanță în jurul piuliței și capătului tijei
- Opritoare mecanice și posibile sarcini laterale
O lungime corectă a catalogului nu confirmă în sine că cilindrul se va potrivi cu mașina. Desenul complet de montaj trebuie aprobat înainte de producție.
Catalogul identifică un design cu autoaerare pentru cilindrul cu știft din seria 4000. Această caracteristică poate ajuta cilindrul să elibereze aerul prins în timpul punerii în funcțiune atunci când sistemul hidraulic este umplut și operat conform procedurii echipamentului.
Sistemul necesită încă practici adecvate de umplere, eliminare a aerului și curățare a uleiului. Autoagerarea nu înlătură necesitatea inspectării rezervorului, furtunurilor și conexiunilor.
Cilindrul este listat cu garnitură în V preîncărcată și un energizator cu arc ondulat cu reglare automată. Catalogul identifică, de asemenea, un pachet de etanșare „Z” alimentat ca opțiune. Aranjamentul final de etanșare trebuie confirmat în funcție de fluidul hidraulic, temperatură și condițiile de funcționare.
Piulița filetată este listată pentru o rezistență suplimentară și reglarea etanșării câmpului. Acest lucru oferă personalului de întreținere o interfață de service definită pentru lucrări legate de etanșare. Înainte de orice operațiune de service, izolați presiunea hidraulică, sprijiniți structura conectată și urmați procedura de întreținere sigură a mașinii.
HCIC enumeră o lungime mai mare a rulmentului pentru stabilitate. Acest lucru este relevant pentru un actuator care mișcă o structură articulată între doi știfturi. Alinierea corectă a știfturilor, starea șapei și ghidarea laterală a mașinii sunt încă necesare deoarece cilindrul nu este destinat să compenseze încărcarea laterală necontrolată.
Presiunea hidraulică acționează asupra pistonului pentru a crea o mișcare liniară a tijei. Corpul cilindrului și capătul tijei transmit acea mișcare prin cele două conexiuni cu știfturi. Pompa hidraulică și supapa de control determină debitul de ulei, în timp ce protecția la presiune a circuitului limitează condițiile de funcționare.
Pentru modelul 63-4402-120, catalogul furnizează valorile dimensionale închise și extinse utilizate pentru verificarea anvelopei cursei disponibile. Proiectantul mașinii trebuie să confirme că structura de basculare se poate deplasa în întreaga sa gamă fără a bloca, a atinge fundul sau a forța cilindrul pe o cale de încărcare neintenționată.
- Montare cu știft pentru echipament de basculare articulat
- 125,31 in / 3183 mm dimensiune extinsă listată în catalog
- Port hidraulic 3/4 NPTF
- Design cu auto-sângerare listat de HCIC
- Garnitură în V preîncărcată cu energizator cu arc ondulat cu autoajustare
- Pachet de etanșare „Z” alimentat opțional, listat în catalog
- Piuliță filetată pentru rezistență suplimentară și reglarea etanșării câmpului
- Lungime mai mare a rulmentului pentru stabilitate
- Dimensiuni în inci și milimetri pentru planificarea instalării
Seria 4000 este prezentată în catalogul HCIC ca o soluție hidraulică de basculare. Modelul 63-4402-120 este potrivit pentru luarea în considerare atunci când echipamentul necesită un cilindru cu știft și interfața mașinii se potrivește cu anvelopa dimensională listată.
Cumpărătorul trebuie să verifice traseul de încărcare, alinierea știfturilor, viteza de funcționare, presiunea, tipul de ulei și traseul furtunului. Dimensiunea extinsă mai lungă face ca planificarea instalării să fie deosebit de importantă: verificați poziția de transport sau pliată, poziția completă de basculare și toate pozițiile intermediare înainte de a confirma montarea.
Furnizați următoarele detalii pentru a obține o evaluare specifică proiectului:
1. Tipul mașinii și funcția de basculare
2. Centrele știfturilor închise și extinse existente
3. Diametrul știftului, lățimea capului și dispunerea rulmenților
4. Presiunea de lucru și debitul pompei necesare
5. Lichidul hidraulic și temperatura de funcționare
6. Orientarea portului și direcționarea furtunului
7. Preferința etanșării sau cerințele de compatibilitate cu fluidul
8. Informații despre oprire mecanică și degajare
9. Cantitate și destinație
10. Desen, mostre de măsurători sau fotografii existente
Aceste detalii permit ca dimensiunile cilindrului să fie verificate în raport cu mașina reală, mai degrabă decât cu un nume de model nominal.
HCIC produce cilindri hidraulici și unități hidraulice de putere pentru aplicații industriale. Site-ul său oficial prezintă soluții hidraulice standard, create special și personalizate.
Pentru un proiect de înlocuire 63-4402-120 sau OEM, trimiteți desenul cilindrului existent și detaliile interfeței mașinii. HCIC poate revizui montarea și confirma configurația finală înainte de producție.
Pentru modelul 63-4402-120, trimiteți desenul mașinii, dimensiunile știftului, condițiile de funcționare și cantitatea necesară la HCIC pentru revizuire tehnică.
