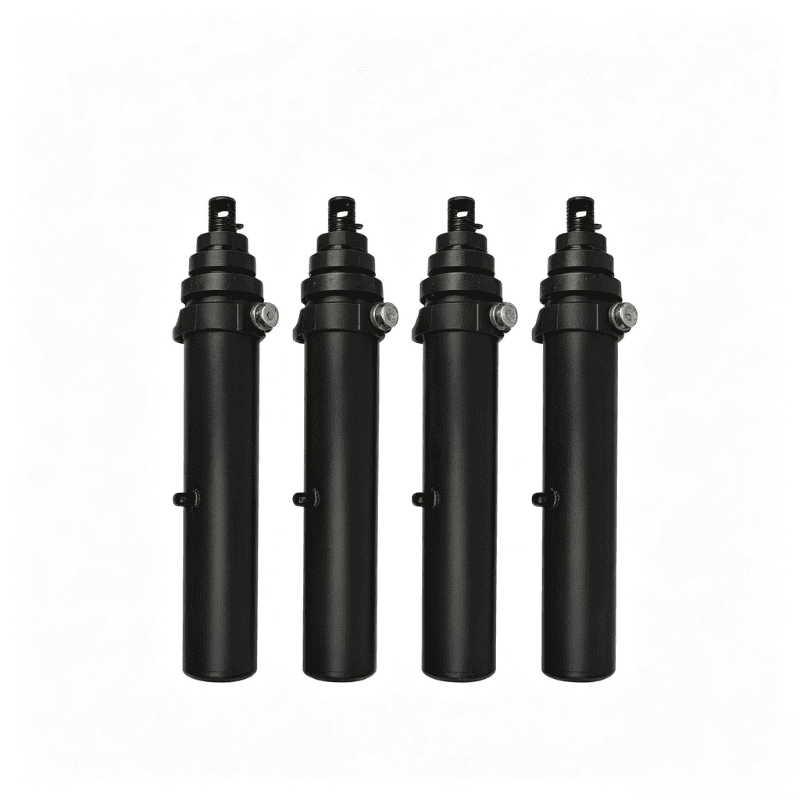

HCIC 63-4402-104 este un cilindru de basculare cu știft pentru remorcă, cu o lungime extinsă de 108,56 inci, port NPTF 3/4 și set de etanșare care poate fi reparat.
Hydraulic port:
3/4 NPTFOil volume listed:
Umplere de 1,8 gal / extindere 7,3 galListed weight:
208 lb63-4402-104 este un cilindru de basculare cu știft de montare din seria 4000 pentru remorcă. Formatul său de montare pin-la-pin permite cilindrului să se conecteze între două puncte de montare a mașinii fără a necesita o flanșă separată sau un aranjament de montare pentru picior.
Catalogul prezintă o dimensiune extinsă de 108,56 inchi (2757 mm), o dimensiune închisă de 71,94 inchi (1827 mm) și un port NPTF de 3/4. Cilindrul folosește, de asemenea, un design cu autoaerare, garnitură în V preîncărcată și o lungime mai mare a rulmentului destinată să susțină o funcționare stabilă în aranjamentul de montare prezentat în catalog.
Acest articol acoperă numai modelul 63-4402-104.
| Parametru | 63-4402-104 Specificație |
|---|---|
| Seria de produse | Seria 4000 |
| Stilul de montare | Montare pin-pin |
| Dimensiunea A | 71,94 in / 1827 mm |
| Dimensiunea B | 36,62 in / 930 mm |
| Dimensiunea C | 108,56 in / 2757 mm |
| Dimensiunea D | 1,50 inchi / 38 mm |
| Dimensiunea E | 2,06 inchi / 52 mm |
| Dimensiunea F | 2.00 in / 51 mm |
| Dimensiunea G | 7.00 in / 178 mm |
| Dimensiunea J | 2,06 inchi / 52 mm |
| Dimensiunea K | 19,50 in / 495 mm |
| Dimensiunea M | N/A în tabelul de catalog |
| Port hidraulic | 3/4 NPTF |
| Volumul de ulei listat | Umplere de 1,8 gal / extindere 7,3 gal |
| Greutate listată | 208 lb |

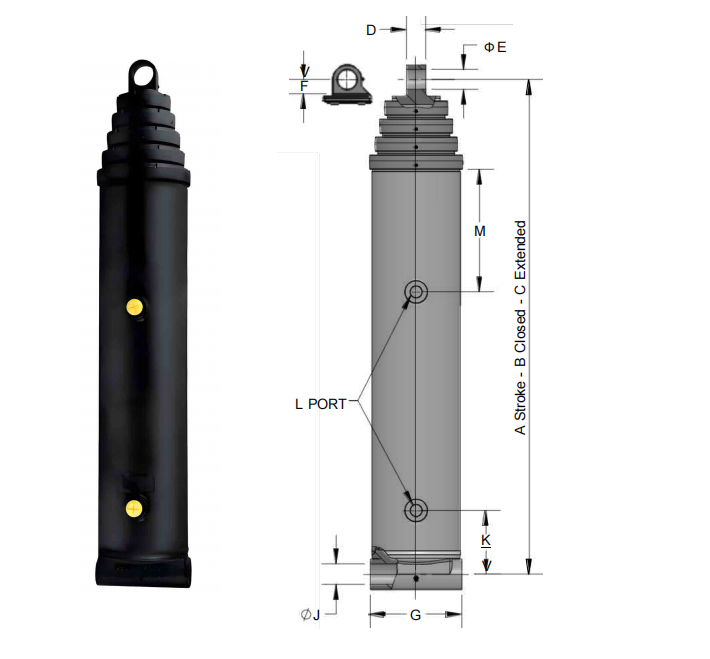

Literele de la A la M se referă la desenul dimensional din catalogul HCIC. Confirmați desenul complet de instalare, dimensiunile știfturilor, presiunea de lucru și cerințele circuitului hidraulic înainte de a comanda.

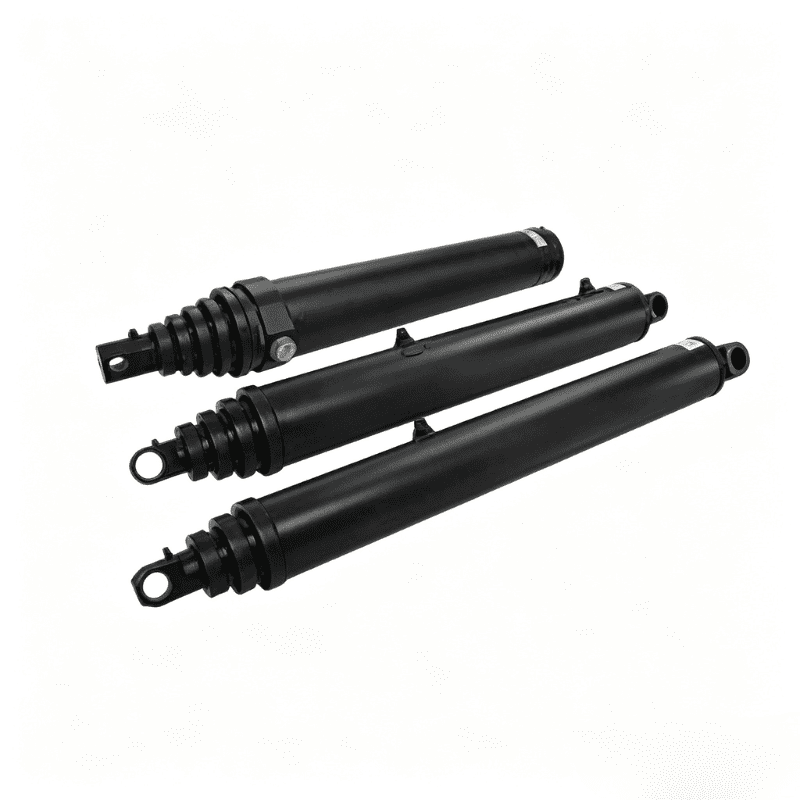

Un cilindru hidraulic cu știft este instalat între două șuruburi sau puncte. Corpul cilindrului și conexiunea la capătul tijei transferă sarcina mașinii prin știfturi. Acest aspect este obișnuit în cazul în care actuatorul trebuie să urmărească mișcarea unui corp de basculare, a unei legături sau a unei alte structuri articulate.
Potrivirea este determinată de mai mult decât dimensiunile închise și extinse. Cumpărătorul trebuie să verifice:
- Distanțele pini-centre la ambele capete
- Diametrul știftului și lățimea rulmentului disponibilă
- Distanța și alinierea capului
- Directia portului hidraulic
- Mișcarea furtunului pe toată cursa
- Distanță mecanică în jurul capului și capătului tijei
63-4402-104 ar trebui să fie selectat din desenul dimensional aprobat, mai degrabă decât din lungimea totală.
Catalogul identifică un design cu auto-sângerare. În lucrările practice de instalare, acest lucru poate ajuta la reducerea cantității de aer blocat care rămâne în cilindru în timpul punerii în funcțiune. Circuitul mașinii trebuie încă umplut și purjat conform procedurii producătorului echipamentului.
Aranjamentul de etanșare enumerat folosește garnitură în V preîncărcată cu un energizator cu arc ondulat cu auto-reglare. Catalogul identifică, de asemenea, un pachet de etanșare „Z” alimentat ca opțiune. Configurația finală a etanșării trebuie confirmată pentru fluidul hidraulic, domeniul de temperatură și condițiile de lucru ale aplicației.
Piulița filetată este listată ca o caracteristică pentru o rezistență suplimentară și reglarea etanșării câmpului. De asemenea, oferă o interfață practică de service atunci când este necesară inspecția sau reglarea sigiliului. Orice reglare pe teren trebuie să urmeze procedura de întreținere aprobată și nu ar trebui să înlocuiască izolarea presiunii și practicile de dezasamblare sigure.
Catalogul listează o lungime mai mare a rulmentului pentru stabilitate. Într-o instalare cu știft, ghidarea este importantă deoarece actuatorul urmează o structură în mișcare. Alinierea corectă și starea corectă a știftului rămân necesare; o lungime mai mare a rulmentului nu face ca cilindrul să fie potrivit pentru încărcare laterală necontrolată.
63-4402-104 transformă presiunea hidraulică în mișcare liniară. Când uleiul intră în portul corespunzător, presiunea acționează asupra zonei pistonului și împinge tija spre exterior sau spre interior. Capătul tijei și știfturile capacului transferă acea mișcare către mecanismul de răsturnare conectat.
Mișcarea utilizabilă este definită de dimensiunile închise și extinse din catalog. Supapa hidraulică, debitul pompei, protecția de evacuare și geometria mașinii determină viteza reală și forța disponibilă în funcționare.
Cilindrul nu trebuie tratat ca un dispozitiv de ridicare independent. Selectarea acestuia trebuie să se potrivească cu circuitul hidraulic și cu structura mecanică de care este fixat.
- Montare pin-pin pentru echipamente hidraulice articulate
- 108,56 in / 2757 mm dimensiune extinsă listată în catalog
- Port hidraulic 3/4 NPTF
- Design cu auto-sângerare listat de HCIC
- Garnitură în V preîncărcată cu energizator cu arc ondulat cu autoajustare
- Pachet de etanșare „Z” alimentat opțional, listat în catalog
- Piuliță filetată pentru rezistență suplimentară și reglarea etanșării câmpului
- Lungime mai mare a rulmentului pentru stabilitate
- Dimensiuni închise și extinse disponibile atât în unități în inci, cât și în milimetri
Catalogul plasează cilindrul cu știft din seria 4000 sub soluții hidraulice de basculare. 63-4402-104 poate fi luat în considerare pentru echipamente în care cilindrul trebuie montat între doi știfturi și plicul de instalare disponibil se potrivește cu dimensiunile de catalog.
Înainte de a confirma montarea, examinați mișcarea completă a mașinii. Cilindrul trebuie să aibă suficient spațiu la retragerea și extinderea completă, iar știfturile trebuie să rămână aliniate pe măsură ce structura de basculare se mișcă. Traseul furtunului trebuie verificat, de asemenea, astfel încât conexiunea 3/4 NPTF să nu fie expusă la răsuciri sau îndoiri dincolo de limitele producătorului furtunului.
Trimiteți următoarele informații împreună cu întrebarea dvs.:
1. Tipul mașinii și funcția cilindrului
2. Dimensiunile existente ale centrului știftului
3. Diametrul știftului și lățimea capului
4. Lungimi necesare închise și extinse
5. Presiunea de lucru și debitul pompei
6. Lichidul hidraulic și temperatura de funcționare
7. Orientarea portului și direcționarea furtunului
8. Opțiune de etanșare necesară
9. Cantitate și destinație de livrare
10. Desenul cilindrului existent sau fotografii clare
Un desen este deosebit de important atunci când cilindrul de schimb trebuie să se potrivească cu un mecanism de basculare existent.
HCIC produce cilindri hidraulici și unități hidraulice de putere pentru aplicații industriale. Site-ul oficial al companiei prezintă soluții hidraulice standard, special concepute și personalizate.
Pentru o solicitare de înlocuire sau OEM, trimiteți desenul mașinii și dimensiunile complete ale cilindrului. HCIC poate revizui cerințele de montare înainte de a confirma specificația finală.
Pentru modelul 63-4402-104, trimiteți desenul cilindrului existent, dimensiunile știftului, condițiile de lucru și cantitatea necesară la HCIC pentru revizuire tehnică.
