Examinați dimensiunile cilindrului hidraulic 53-4592-72 pin-to-pin, cursă de 71,94 inchi, port NPTF de 3/4 inci și greutate de catalog de 155 lb pentru planificarea înlocuirii OEM.
Stroke:
1.827 mmClosed length:
930 mmExtended length:
2757 mmPort:

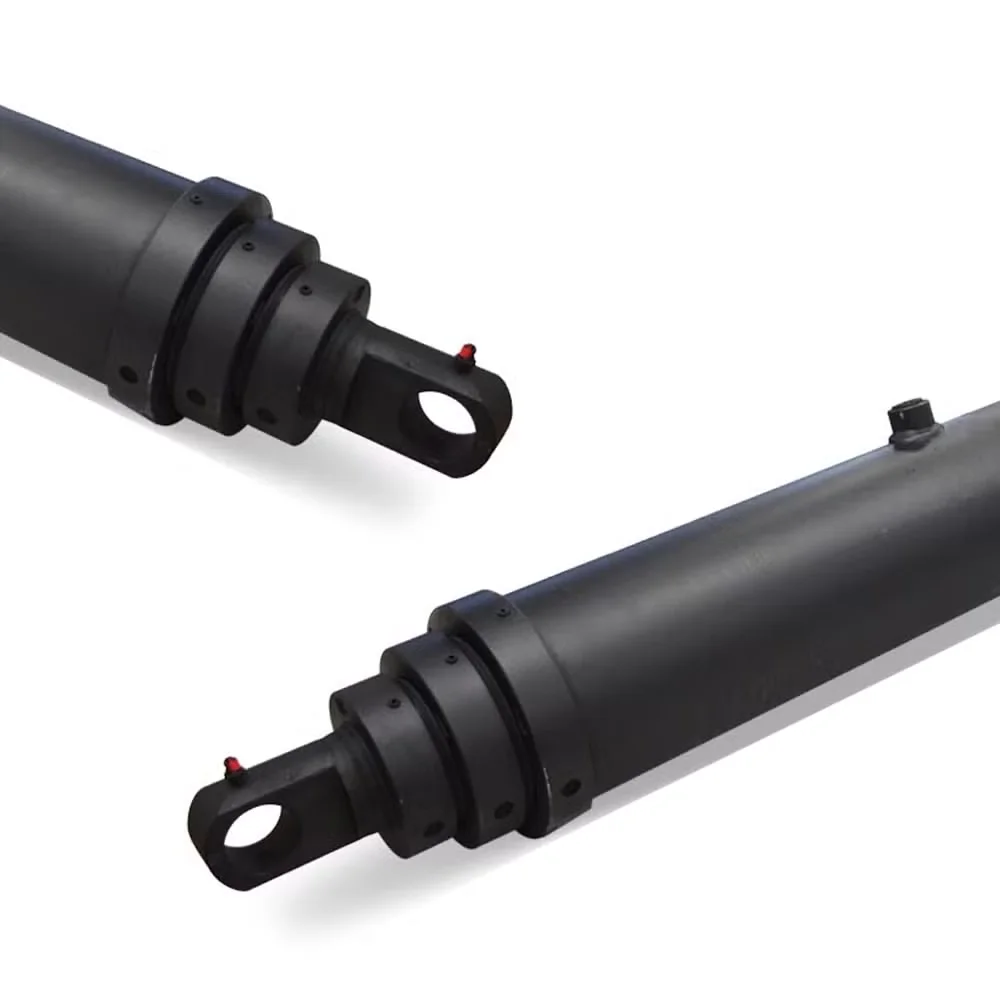

3/4 în NPTFCilindrul hidraulic 53-4592-72 pin-to-pin este un model din seria 4000 listat în catalogul HCIC-2026. Valoarea sa principală pentru un proiect de înlocuire sau OEM este dimensională: catalogul identifică cursa, lungimile închise și extinse, geometria de montare, orificiul, volumul de ulei și greutatea într-un singur rând de produse.
Acest tip de cilindru nu este selectat numai după cursă. Centrele știfturilor, urechile de montare, spațiul înconjurător, conexiunea hidraulică și spațiul de service disponibil trebuie să se potrivească cu mașina. Pentru un cumpărător care înlocuiește o unitate existentă, cel mai sigur punct de plecare este desenul curent al cilindrului sau un set complet de măsurători pe teren.

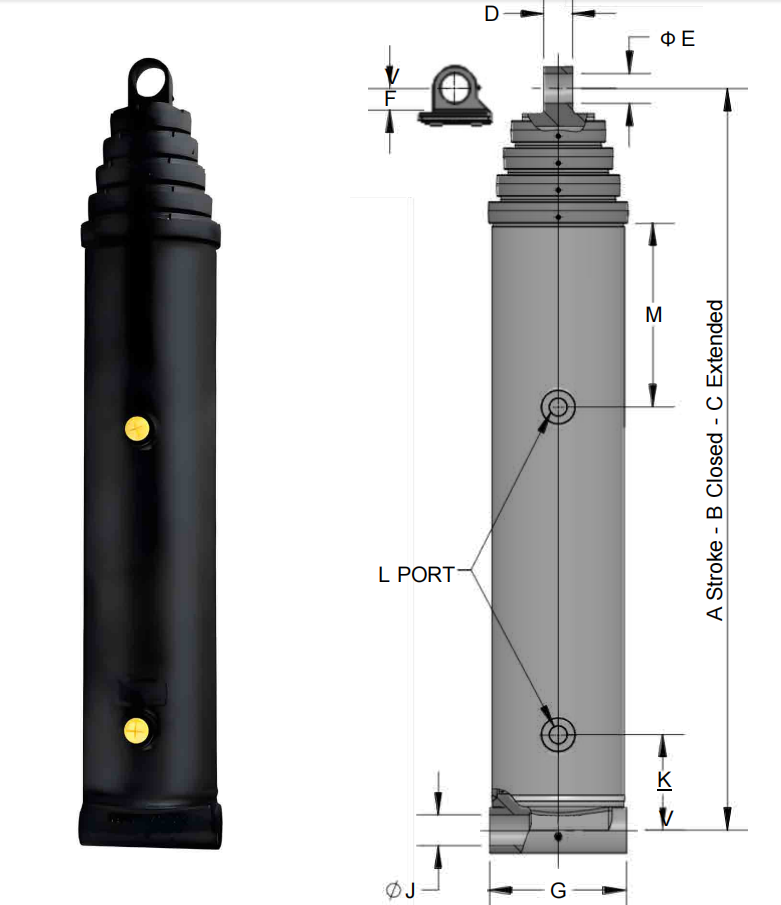

| Articol | Valoarea inci | Valoare metrică |
|---|---|---|
| Model | 53-4592-72 | 53-4592-72 |
| Serie | Seria 4000 | Seria 4000 |
| Accident vascular cerebral, A | 71,94 in | 1.827 mm |
| Lungime închisă, B | 36,62 in | 930 mm |
| Lungime extinsă, C | 108,56 in | 2.757 mm |
| Dimensiunea D | 1,50 inchi | 38 mm |
| Dimensiunea E | 2,06 in | 52 mm |
| Dimensiunea F | 2.00 in | 51 mm |
| Dimensiunea G | 7.00 in | 178 mm |
| Dimensiunea J | 2,06 in | 52 mm |
| Dimensiunea K | 19.50 in | 495 mm |
| Port | 3/4 în NPTF | 3/4 în NPTF |
Pagina de catalog nu oferă o valoare nominală universală de presiune, un grad de sarcină sau o garanție de performanță specifică mașinii pentru acest model. Aceste cerințe trebuie confirmate pentru echipamentul propriu-zis.

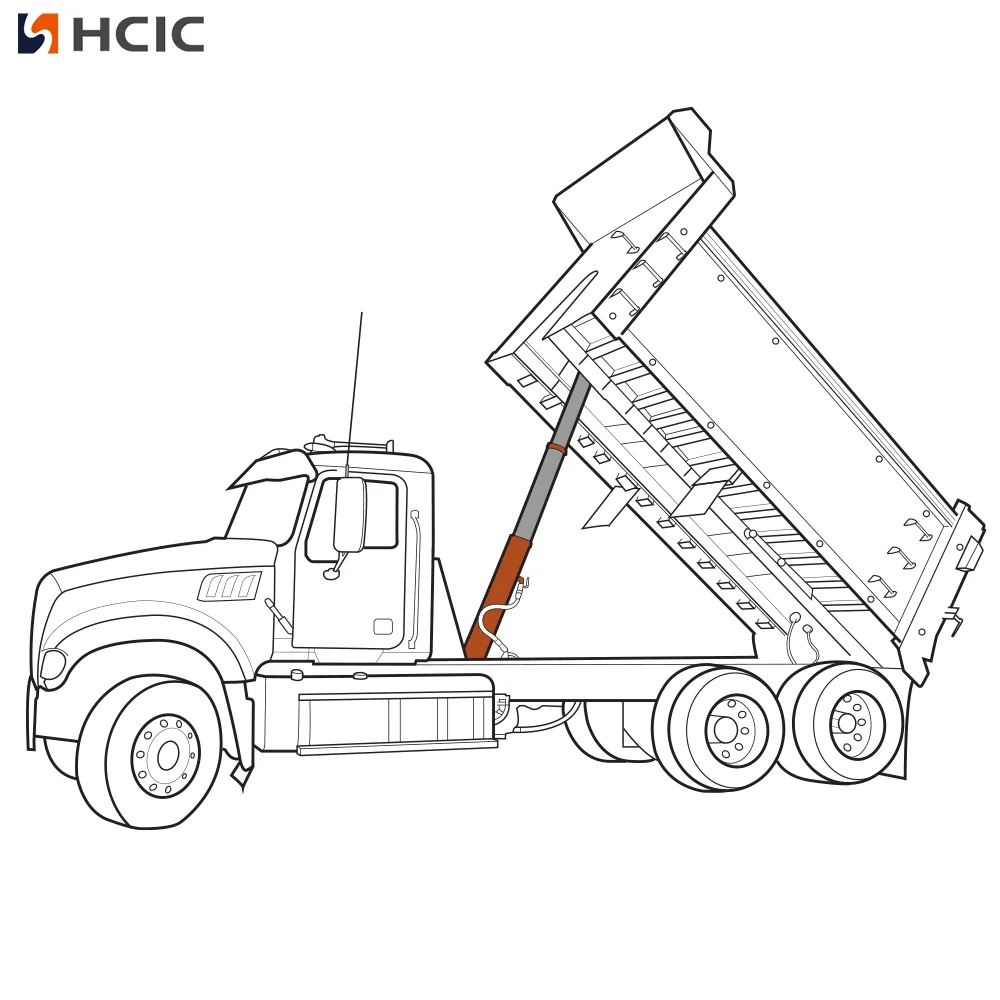

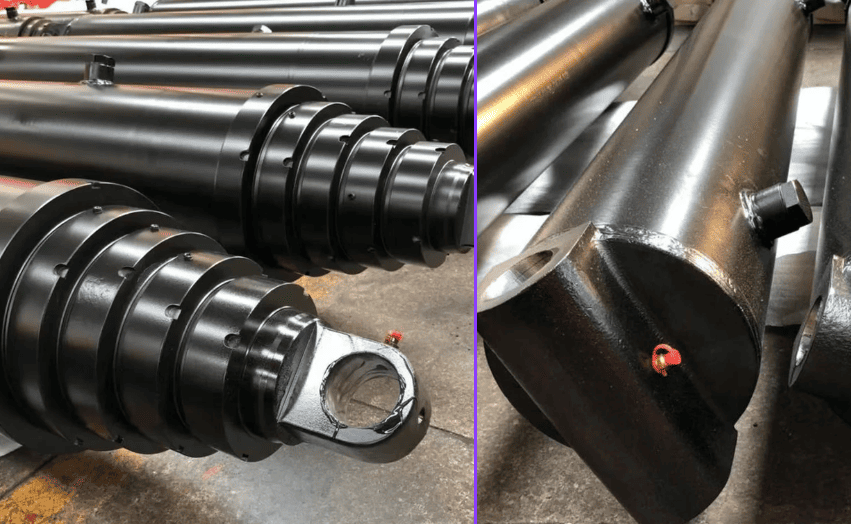

Un cilindru pin-la-pin transferă mișcarea prin două puncte de montare. Un capăt se conectează la un suport fix, iar celălalt se conectează la structura în mișcare. Pe măsură ce uleiul modifică lungimea cilindrului, distanța dintre cei doi știfturi se schimbă și mașina se deplasează prin arcul proiectat.
Asta face ca lungimile extinse și închise să fie importante. Rândul 53-4592-72 enumeră 36,62 inchi închis și 108,56 inci extins. Diferența este referința cursei din catalog, dar mașina are încă nevoie de suficient spațiu fizic pentru cilindru, știfturi, console, furtunuri și traseul complet de deplasare a structurii.
Dimensiunile D, E, F, G, J și K contează și în timpul înlocuirii. Acestea pot controla relația dintre corpul cilindrului, hardware-ul de montare, locația știftului și plicul de conectare. Un cilindru care are cursa corectă, dar geometria de montare greșită poate crea o problemă costisitoare de instalare.
Măsurați centrele știfturilor instalate în pozițiile mașinii închis și extins. Verificați diametrul știftului, lățimea suportului, distanța dintre urechi, starea bucșei și direcția în care sarcina intră în îmbinare. Nu forțați un înlocuitor într-un suport care a fost proiectat pentru un alt plic de montare.
Deplasați mașina prin gama sa mecanică completă, cu circuitul hidraulic izolat în siguranță, conform procedurii de șantier. Căutați interferențe între corpul cilindrului, tija, suporturi, apărătoare, furtunuri și structura din apropiere. Lungimea extinsă este doar o parte a acestei verificări.
Catalogul listează un port NPTF de 3/4. Potriviți standardul de montare și metoda de etanșare utilizată de mașină. Lăsați o lungime suficientă a furtunului pentru mișcarea completă între bolțuri, prevenind în același timp frecarea, îndoirile ascuțite și contactul cu oțel în mișcare.
Catalogul listează un volum de ulei de umplere de 1,3 galoane și un volum de ulei extins de 4,0 galoane. Aceste valori sunt utile pentru planificare, dar sistemul complet include și volumul furtunului, volumul supapei, nivelul rezervorului și poziția de funcționare a mașinii. Confirmați nivelul uleiului de lucru înainte de punere în funcțiune.
53-4592-72 poate fi revizuit pentru echipamente OEM sau proiecte de înlocuire care au nevoie de un cilindru hidraulic definit pin-to-pin cu o cursă de catalog de 71,94 inchi. Este deosebit de relevant atunci când cumpărătorul are de măsurat un desen sau un cilindru existent și are nevoie de o potrivire dimensională mai degrabă decât de o recomandare generică de cilindru.
HCIC ar trebui să primească sarcina aplicației, presiunea de funcționare, unghiul de mișcare, frecvența ciclului și fotografiile de instalare înainte de o decizie tehnică finală. Aceste detalii nu sunt înlocuite de rândul catalogului.
Cilindrul hidraulic 53-4592-72 pin-to-pin este un produs dimensional pentru proiectele în care cilindrul trebuie să conecteze două puncte de mașină printr-o cursă definită de 71,94 inchi. Lungimea închisă de 36,62 inci, lungime extinsă de 108,56 inci, portul NPTF de 3/4 inci, valoarea de umplere de 1,3 galoane, valoarea extinsă de 4,0 galoane și greutatea de catalog de 155 lb oferă un punct de plecare clar pentru revizuirea OEM sau a înlocuitorului.
Trimiteți măsurătorile centrului pinului, detaliile suportului, datele hidraulice și desenele mașinii către HCIC înainte de a comanda. Aceasta este modalitatea practică de a confirma dacă modelul se potrivește întregului mecanism.
HCIC, cunoscut și sub numele de Jinan Huachen Industrial Co., Ltd., furnizează cilindri hidraulici, unități hidraulice de putere și componente aferente pentru vehicule, manipularea deșeurilor, construcții și echipamente industriale. Adecvarea produsului trebuie confirmată în raport cu proiectarea completă a mașinii și cerințele de siguranță aplicabile.
