Consultați dimensiunile catalogului de palan electric model 621 pentru remorci basculante și verificați spațiul cadrului remorcii, geometria de montare, spațiul liber la caroserie și accesul la service înainte de a comanda.

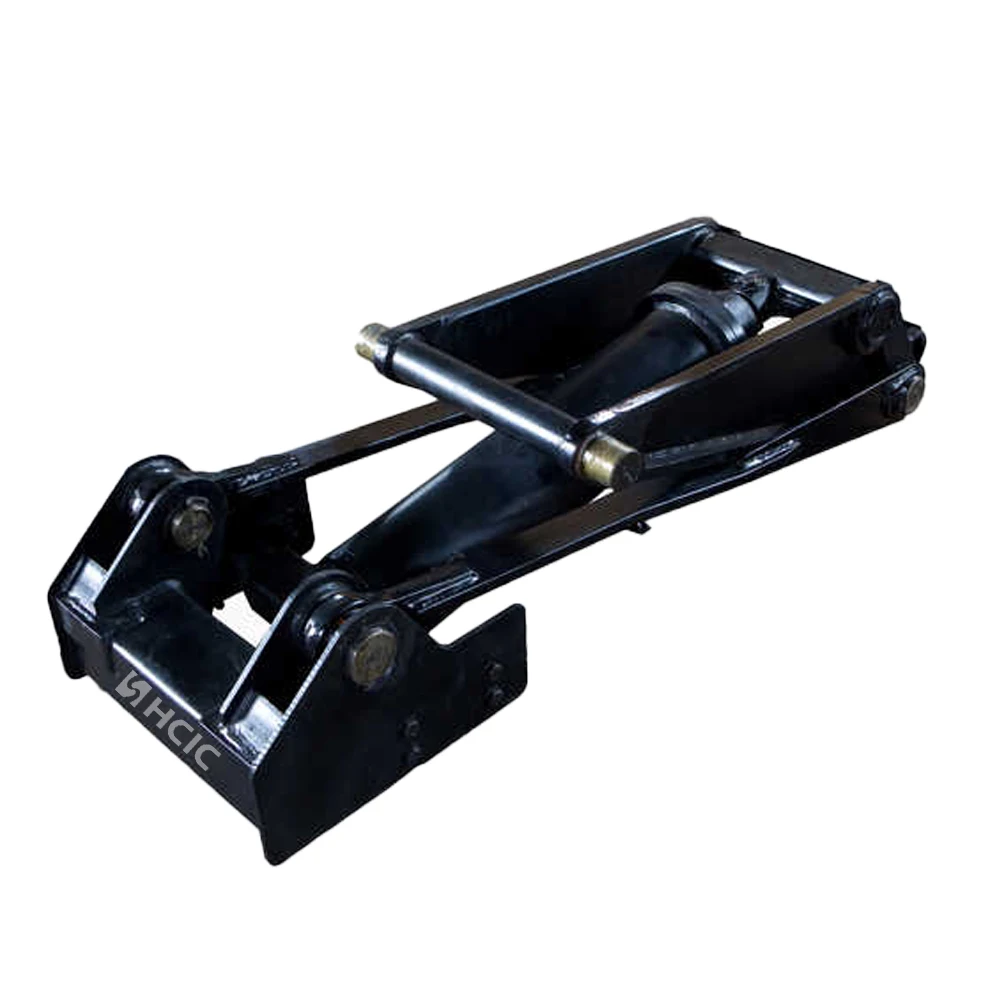

Palanul electric Model 621 pentru remorci de basculantă este listat în catalogul American Power Hoists furnizat pentru aplicațiile sistemului de ridicare a remorcii. Pentru un constructor OEM sau un cumpărător înlocuitor, primul pas important este montarea dimensională: palanul trebuie să funcționeze cu cadrul remorcii, mișcarea benzii, punctele de montare și aranjamentul hidraulic.

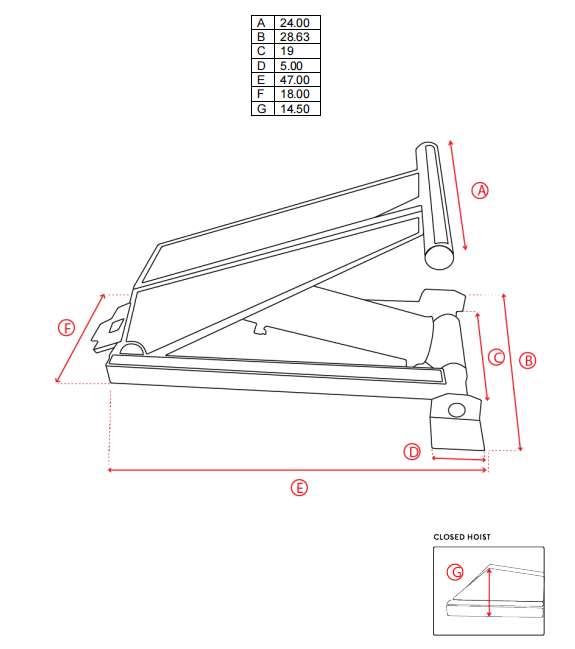

Pagina Model 621 oferă referințe cu șapte dimensiuni, de la A la G. Aceste măsurători oferă un punct de plecare practic pentru o revizuire a desenului remorcii înainte ca detaliile finale ale suportului, știftului și armăturii să fie aprobate.
| Parametru | Valoarea de catalog |
|---|---|
| Model | 621 |
| Categoria de produse | Palan electric |
| Dimensiunea A | 24.00 in |
| Dimensiunea B | 28,63 in |
| Dimensiunea C | 19.00 in |
| Dimensiunea D | 5.00 in |
| Dimensiunea E | 47.00 in |
| Dimensiunea F | 18.00 in |
| Dimensiunea G | 14,50 in |
Valorile de mai sus sunt transcrise din pagina Model 621 din catalogul furnizat. Confirmați cel mai recent desen tehnic față de remorca reală înainte de aprobarea producției sau a înlocuirii.

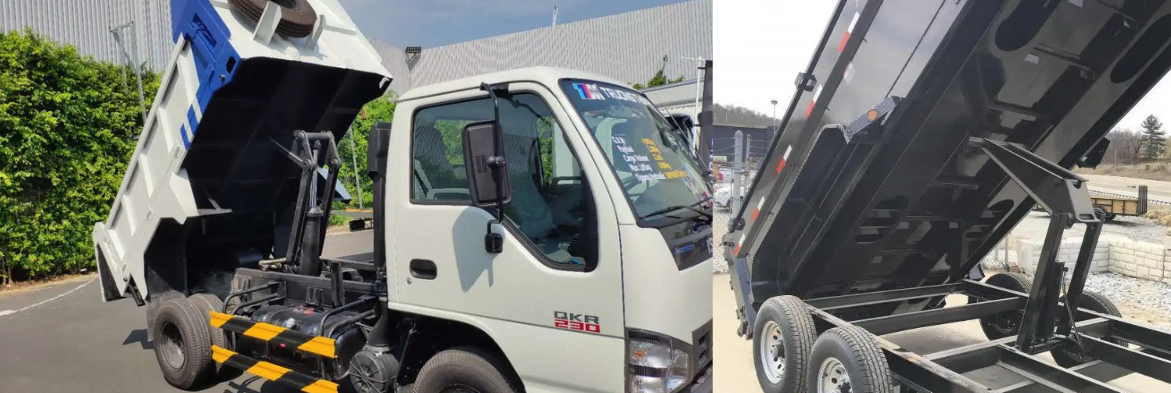

Un palan de remorcă funcționează printr-un unghi mecanic care se schimbă. Spațiul disponibil sub o benă închisă se poate schimba pe măsură ce corpul începe să se ridice. Traversele cadrului, consolele, furtunurile hidraulice și partea inferioară a caroseriei trebuie să rămână libere pe toată durata mișcării.
Din acest motiv, palanul electric Model 621 ar trebui evaluat ca parte a sistemului complet de ridicare, mai degrabă decât selectat numai după numărul de model. Structura remorcii, poziția balamalei spate, aranjamentul de montare și circuitul hidraulic afectează toate instalația finală.
Începeți cu dimensiunile A, B și C când comparați palanul cu spațiul disponibil dintre cadru și bena. Măsurați poziția închisă, apoi revizuiți traseul mișcării corpului în timpul ciclului de ridicare.
O verificare statică a jocului poate să nu dezvăluie contactul care are loc atunci când corpul se rotește. Un desen cotat sau fotografii de instalare marcate sunt mai utile decât o singură măsurătoare luată de la remorca închisă.
Dimensiunile D, F și G ajută cumpărătorul să discute plăcile de susținere, pozițiile știfturilor și armarea cadrului. Ele nu ar trebui tratate ca un desen de paranteză complet. Proiectul real de montare trebuie să țină cont de sarcinile de reacție, alinierea știfturilor, aspectul sudurii și structura care primește forța de ridicare.
Aranjamentul de asistență necesită, de asemenea, acces suficient pentru inspecție, direcționarea furtunurilor și lucrările de service viitoare. O instalare strânsă nu este automat o instalare bună dacă accesul de rutină este blocat.
Dimensiunea E este listată ca 47,00 inchi pentru modelul 621. Comparați această valoare cu lungimea de instalare disponibilă, poziția corpului închis și locația traverselor sau echipamentelor din apropiere.
Aranjamentul general ar trebui să lase loc și pentru conexiunile hidraulice și inspecția vizuală. Aprobarea finală ar trebui să se bazeze pe cel mai recent desen și pe plicul complet al mișcării.
Palanul electric Model 621 pentru remorci de basculantă este relevant pentru proiectele de sisteme de ridicare în care sunt necesare un model de catalog definit și o referință dimensională. Poate fi revizuit pentru construcția remorcii OEM, lucrările de înlocuire și reproiectarea sistemului atunci când cerințele mecanice și hidraulice sunt confirmate.
Pagina Model 621 furnizată listează dimensiunile, dar nu furnizează o capacitate verificată, o valoare a presiunii de lucru, o durată de viață sau o certificare pentru acest model. Aceste detalii trebuie confirmate pentru proiectul real și nu trebuie deduse din numărul modelului.
Pentru o revizuire OEM sau înlocuitor, trimiteți:
Aceste informații ajută HCIC să evalueze montarea fără a presupune detalii structurale sau hidraulice ascunse.
Este un palan electric listat în catalog, luat în considerare aici pentru aplicațiile sistemelor de ridicare a remorcilor de basculantă. Adecvarea finală depinde de structura remorcii, aranjamentul de montare și sistemul hidraulic.
Catalogul listează A la 24,00 inchi, B la 28,63 inci, C la 19,00 inci, D la 5,00 inchi, E la 47,00 inci, F la 18,00 inci și G la 14,50 inci.
| Parametru | Valoarea de catalog |
|---|---|
| Model | 621 |
| Categoria de produse | Palan electric |
| Dimensiunea A | 24.00 in |
| Dimensiunea B | 28,63 in |
| Dimensiunea C | 19.00 in |
| Dimensiunea D | 5.00 in |
| Dimensiunea E | 47.00 in |
| Dimensiunea F | 18.00 in |
| Dimensiunea G | 14,50 in |
Nicio valoare verificată a capacității nu este afișată pe pagina Model 621 furnizată. Capacitatea trebuie revizuită în raport cu designul complet al remorcii și cerințele proiectului.
Nu automat. Punctele de montare, centrele știfturilor, spațiul liber, mișcarea caroseriei, conexiunile hidraulice și rezistența cadrului trebuie verificate înainte de a lua o decizie de înlocuire.
Dimensiunea E este listată ca 47,00 inchi. Ar trebui comparat cu lungimea disponibilă de instalare, poziția corpului închis, accesul de service și elementele de cadru din apropiere.
Trimiteți referința modelului, detaliile remorcii, spațiul de instalare măsurat, locațiile balamalelor și știfturilor, fotografii sau desene, informațiile hidraulice existente și secvența de ridicare necesară.
Pentru o cotație exactă, trimiteți desenul remorcii, măsurătorile de montare și informațiile hidraulice disponibile către HCIC. Decizia finală ar trebui să utilizeze cel mai recent desen și aranjamentul complet de ridicare.
Jinan Huachen Industrial Co., Ltd. (HCIC) dezvoltă și produce cilindri hidraulici și unități de putere pentru vehicule și aplicații industriale. Pentru un proiect Model 621, HCIC poate revizui informațiile de instalare disponibile și poate identifica detaliile tehnice necesare pentru o cotație OEM sau de înlocuire.
Solicitați o revizuire a palanului electric model 621:
- Site: https://jnhcic.com/
- E-mail: davidsong@mail.huachen.cc
- WhatsApp / Tel: +86 153 7619 8599
Cilindru de inginerie

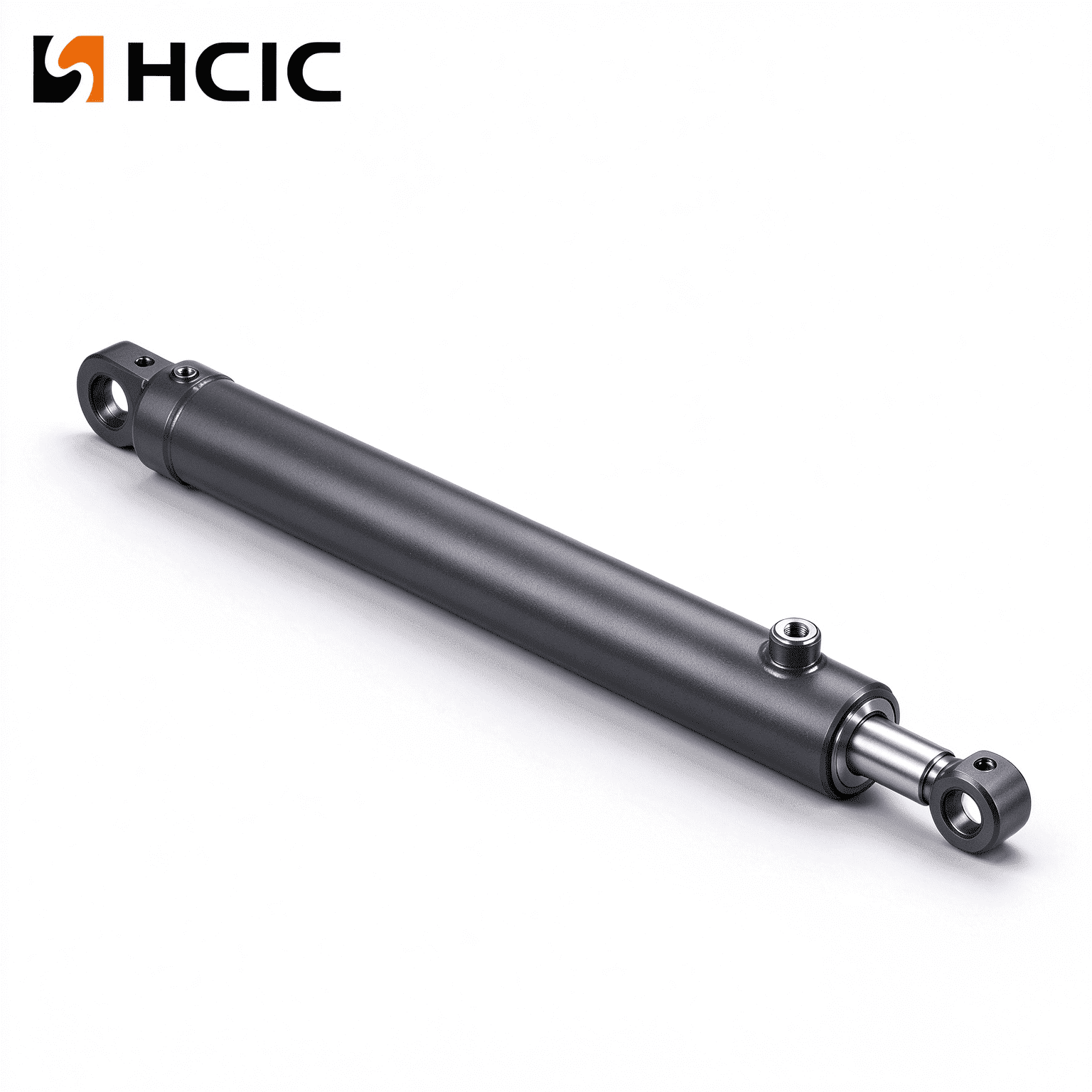

Cilindru de braț al încărcătorului frontal

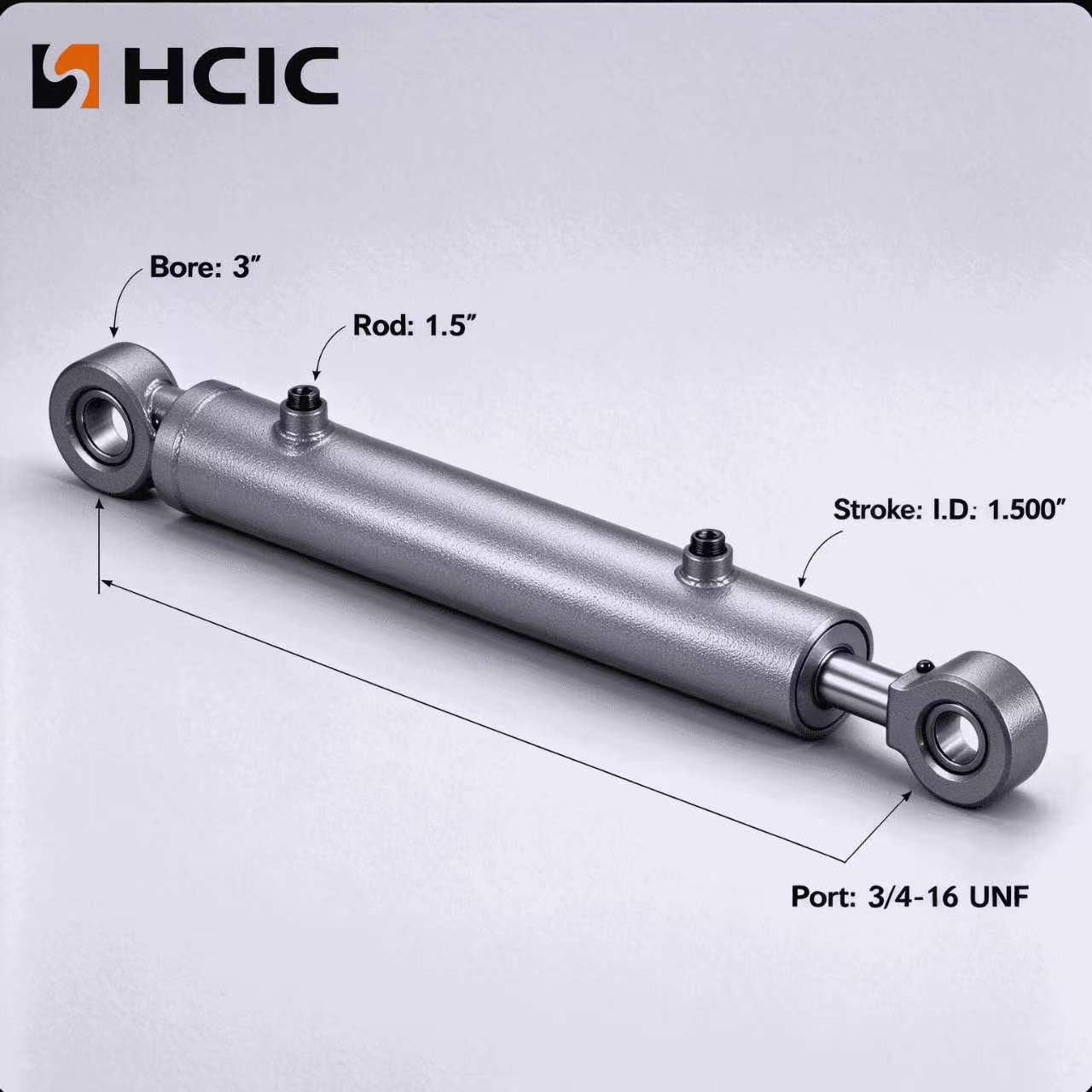

Cilindru hidraulic Lift & Reach pentru utilaje de colectare a deșeurilor

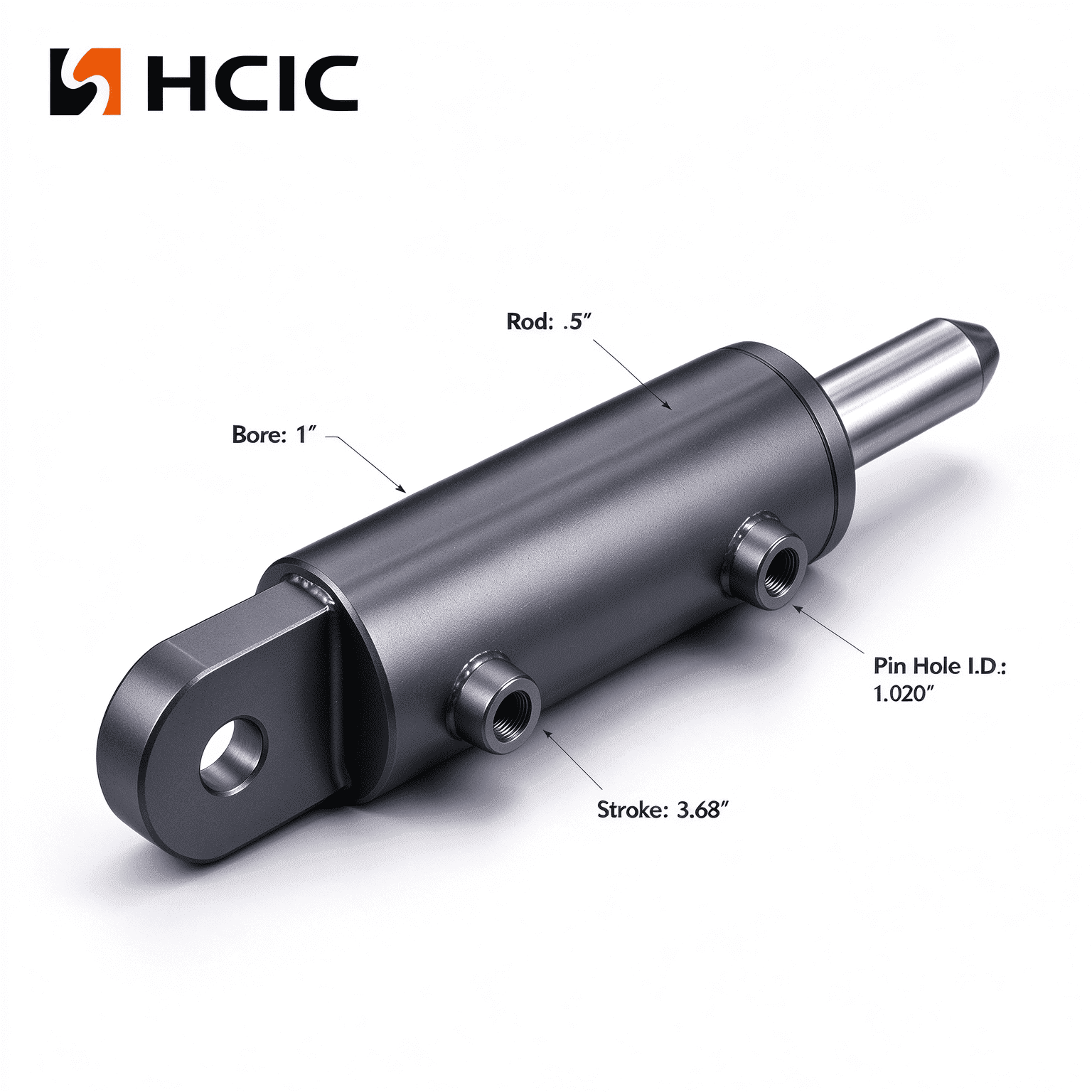

Cilindru hidraulic de blocare a hayonului pentru echipamente de colectare a deșeurilor
