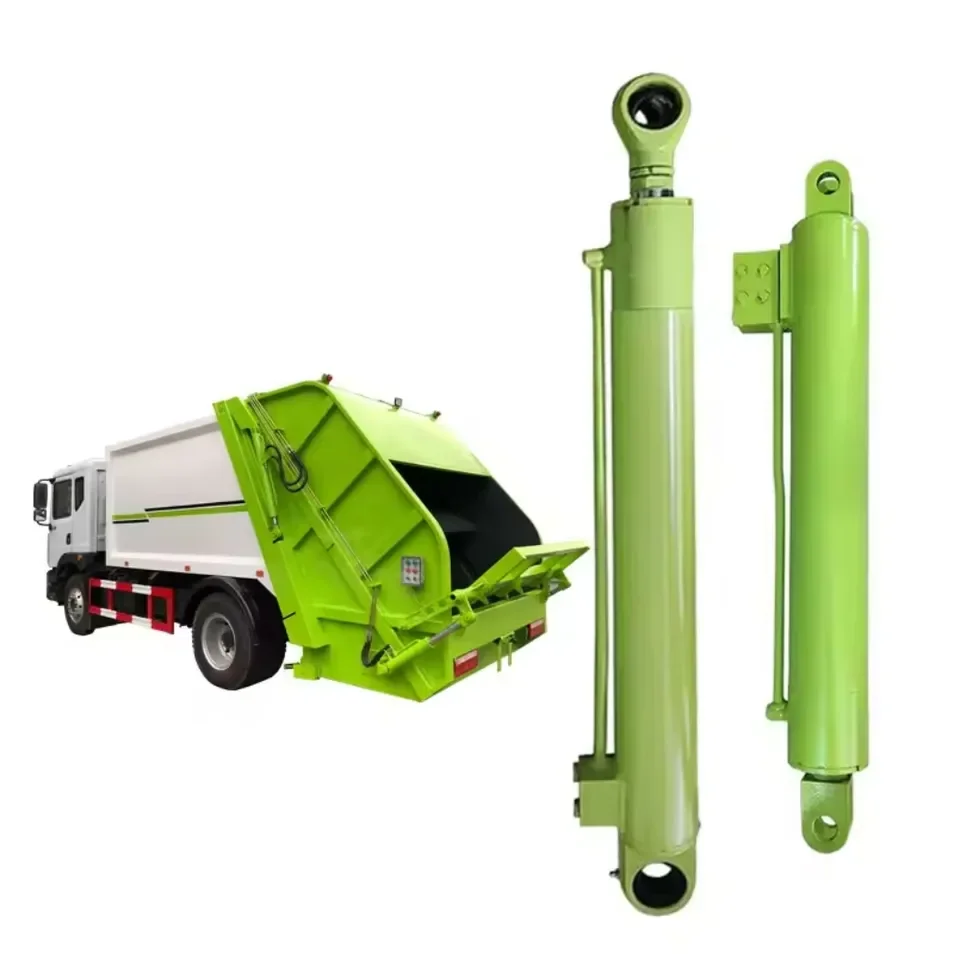

L-HYC00905 este un cilindru de glisare a încărcătorului spate pentru camioane de gunoi cu un orificiu de 5,5 inchi, tijă de 2,5 inchi și cursă de 37 inchi pentru aplicații cu panouri glisante.
Bore:
5,5 inchiRod:
2,5 inchiStroke:

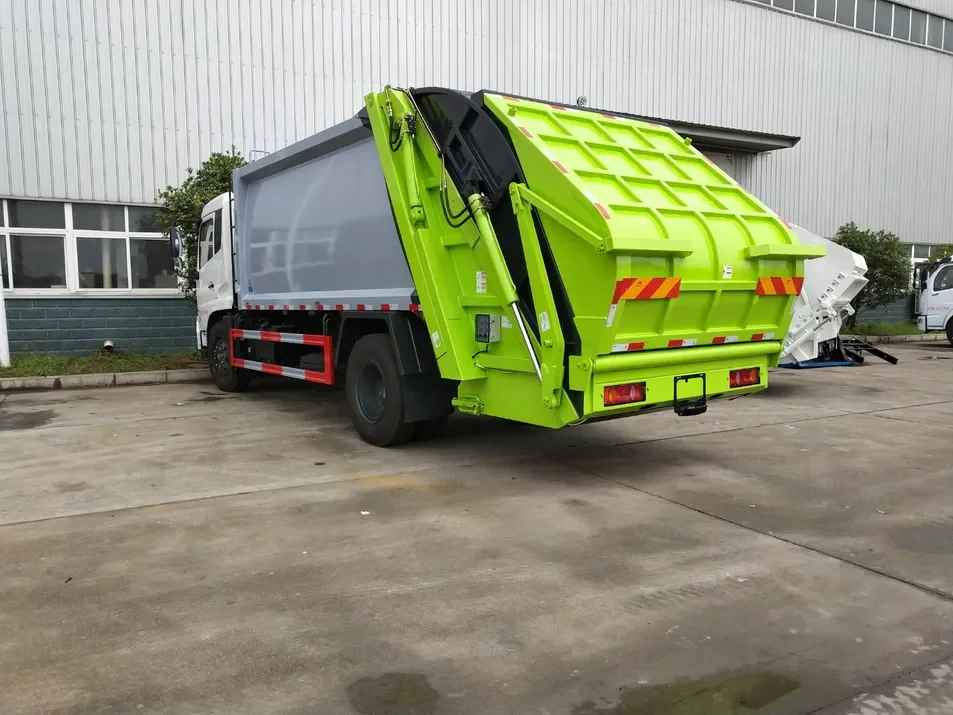

37 inCilindrul de glisare al unui camion de gunoi cu încărcător spate are o activitate diferită de cilindrul brațului de la un încărcător frontal. Funcționează în interiorul corpului, mișcând panoul glisant prin ciclul de încărcare și transfer. Aceasta înseamnă că spațiul de instalare disponibil, calea cursei și punctele de conectare sunt la fel de importante ca și clasa de forță a cilindrului.
HCIC listează L-HYC00905 ca cilindru de glisare L pentru aplicații pentru camioanele de gunoi cu încărcător spate. Catalogul îi oferă un alezaj de 5,5 inchi, tijă de 2,5 inci și cursă de 37 inci.
| Parametru | Valoarea de catalog |
|---|---|
| Model | L-HYC00905 |
| Aplicație | L Cilindru de glisare |
| plictisit | 5,5 inchi |
| Tijă | 2,5 inchi |
| Accident vascular cerebral | 37 in |
Sursa: catalogul HCIC-2026, fișier PDF pagina 11, catalogul tipărit pagina 19. Informațiile despre produse despre încărcătorul spate de la HCIC listează, de asemenea, L-HYC00905 cu aceleași valori ale alezajului, tijei și cursei.
Un panou glisant nu se mișcă pur și simplu în linie dreaptă fără rezistență. Cilindrul funcționează în corpul încărcătorului spate, unde materialul împachetat, frecarea de ghidare și condițiile de încărcare în schimbare afectează mișcarea. Dacă cursa este prea scurtă, este posibil ca panoul să nu-și termine cursa intenționată. Dacă poziția de montare este greșită, cilindrul poate atinge un unghi nefavorabil sau poate pierde avantajul mecanic util.
Alezajul de 5,5 inchi și cursa de 37 inci descriu cilindrul în sine. Ele nu demonstrează, singure, că se va potrivi cu orice caroserie de încărcător spate. Ghidajul de glisare, distanța dintre știfturi, lungimea retrasă, poziția portului și circuitul de comandă hidraulică trebuie încă verificate.
Aceasta este diferența practică dintre o potrivire de catalog și o înlocuire confirmată.
Acest model este relevant pentru cumpărătorii care lucrează cu:
Este util mai ales atunci când cumpărătorul are deja o referință L Slide Cylinder și dorește să verifice dimensiunile cilindrului înainte de a plasa o comandă de înlocuire.
Pentru o revizuire a cilindrului de glisare a încărcătorului spate, trimiteți următoarele, dacă sunt disponibile:
O fotografie a cilindrului instalat în interiorul corpului este adesea mai utilă decât un prim-plan al butoiului. Acesta arată unghiul real de montare, spațiul liber disponibil și relația dintre cilindru și panoul glisant.
Informațiile HCIC despre cilindrii de încărcare spate acoperă aplicațiile de glisare, măturare și ambalare. Pentru L-HYC00905, prima revizuire ar trebui să rămână concentrată pe configurația cilindrului glisant L, mai degrabă decât pe amestecarea specificațiilor de la alte mecanisme de încărcare spate.
Dacă modelul original nu mai este disponibil, înlocuirea trebuie verificată din datele complete de instalare. Alezajul și cursa sunt doar punctul de plecare. Geometria conexiunii și spațiul de lucru determină dacă cilindrul poate efectua aceeași mișcare în caroseria camionului.
Catalogul HCIC îl identifică ca un cilindru de glisare L pentru o aplicație de camion de gunoi cu încărcător din spate.
Catalogul enumeră un alezaj de 5,5 inchi, tijă de 2,5 inchi și cursă de 37 inchi.
Nu automat. Punctele de montare, lungimea retrasă, dispunerea porturilor, presiunea de operare și geometria glisierei trebuie să se potrivească.
Acestea acţionează diferite mecanisme într-un corp de încărcare spate. Un cilindru de glisare mișcă mecanismul de glisare; un cilindru de ambalare acţionează mecanismul de ambalare. Dimensiunile și cerințele de montare ale acestora nu trebuie să fie considerate a fi interschimbabile.
O revizuire personalizată se poate baza pe un desen, eșantion, referință OEM sau informații dimensionale complete. Configurația finală trebuie confirmată înainte de producție.
