Palanul foarfece HC-416 pentru sistemele de ridicare a remorcilor de basculantă cu alezaj de 5 inchi, cursă de 16 inchi, capacitate de catalog de 5–11,4 tone și greutate aproximativă de 229 lb.

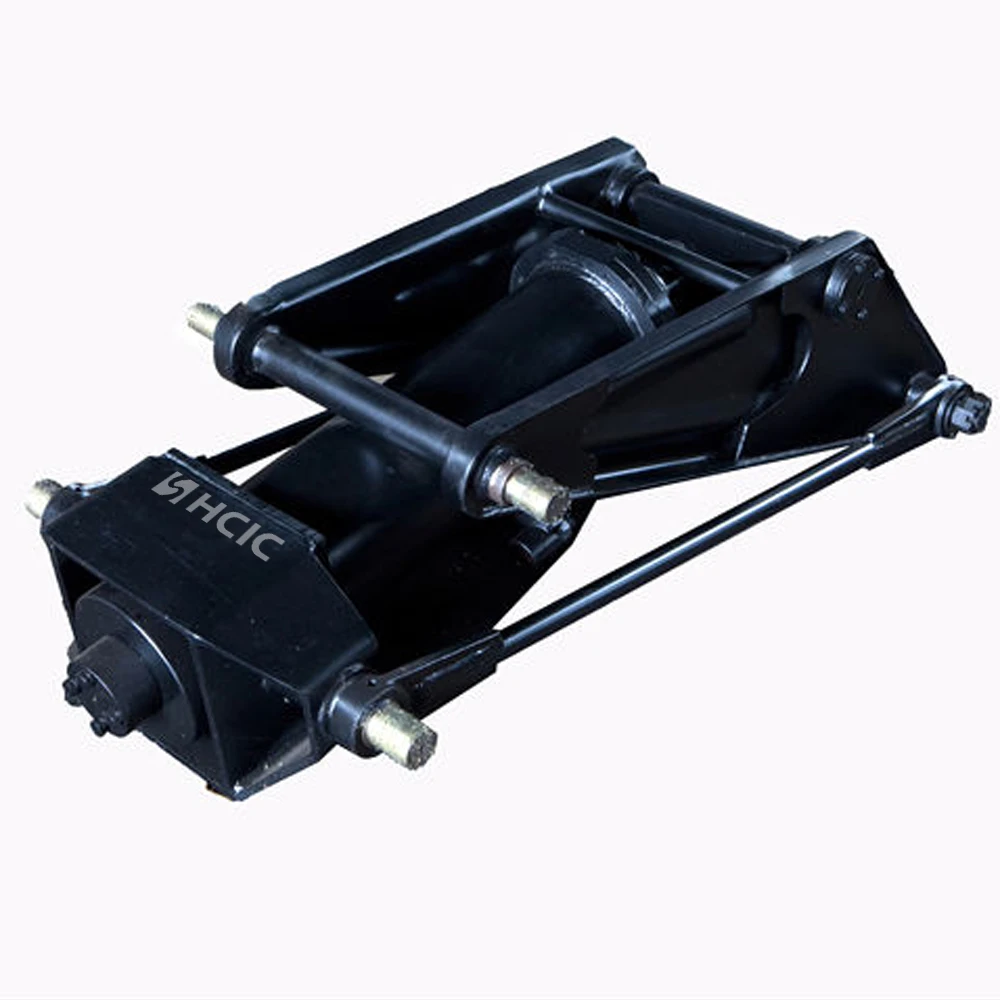

HC-416 este un palan cu foarfece listat în catalogul HCIC-2026 pentru sistemele de ridicare a remorcilor de basculantă. Combină un cilindru hidraulic cu un mecanism de foarfecă, cadru și componente de montare pentru a transforma mișcarea cilindrului într-o ridicare controlată a benzii.
Acest model este un punct de plecare practic pentru constructorii de remorci și cumpărătorii de înlocuitori care au nevoie de un palan hidraulic compact pentru remorcă cu benă cu o anvelopă dimensională definită. Adecvarea finală depinde încă de cadrul remorcii, greutatea corpului, poziția balamalei, unghiul de descărcare necesar și circuitul hidraulic.
| Parametru | Valoarea de catalog |
|---|---|
| Model | HC-416 |
| Tip de produs | Palan cu foarfece pentru remorca de basculantă |
| Lungimea corpului | 40,4 in |
| plictisit | 5 in |
| Accident vascular cerebral | 16 in |
| Tijă | 2 in |
| Înălțimea de montare | 4,97 in |
| Gama de capacitate a catalogului | 5–11,4 tone |
| Greutate aproximativă | 229 lb |
Valorile de mai sus sunt transcrise din tabelul Palan cu foarfece pentru remorcă de basculantă din catalogul HCIC-2026 furnizat, PDF pagina 15. Gama de capacitate este o referință de catalog pentru revizuirea aplicației, nu o evaluare universală a sarcinii utile pentru fiecare proiect de remorcă.
Un cilindru hidraulic direct nu oferă întotdeauna cea mai bună geometrie de ridicare pentru un cadru de remorcă. Un mecanism foarfecă modifică relația dintre cursa cilindrului și mișcarea corpului, ajutând sistemul de ridicare să funcționeze într-un spațiu de instalare definit.
HC-416 este relevant atunci când un constructor are nevoie de un pachet de ridicare de 5 inchi și cursă de 16 inchi pentru o remorcă din gama de aplicații de 5–11,4 tone din catalog. Palanul trebuie revizuit ca parte a sistemului complet de ridicare, mai degrabă decât selectat doar din alezajul cilindrului.
Geometria foarfecelor, pozițiile pivotului și balamaua caroseriei determină cât de multă forță ajunge la basculant în diferite puncte ale ascensorului. O remorcă care este ușor de început să ridice poate necesita o forță și un unghi diferit aproape de partea superioară a ciclului de descărcare. De aceea, desenele cadrului și verificările mișcării contează înainte de aprobarea producției.
Catalogul prezintă o lungime a corpului de 40,4 inchi și o înălțime de montare de 4,97 inchi pentru HC-416. Comparați aceste valori cu cadrul remorcii, traversele și spațiul disponibil sub bena. De asemenea, verificați spațiul liber în timp ce corpul se mișcă din poziția închis la unghiul de descărcare necesar.
Alezajul de 5 inchi, cursa de 16 inchi și tija de 2 inchi descriu datele principale ale cilindrului, dar nu definesc singure rezultatul complet al ridicării. Brațele foarfecelor, știfturile de pivotare, balamaua corpului și suporturile de montare influențează toate traseul efectiv al forței.
Palanul trebuie instalat drept. Pivoții strânși sau nealiniați pot crea rezistență pe care circuitul hidraulic nu o poate corecta. Înainte de testare, confirmați că știfturile sunt așezate, suporturile sunt susținute corespunzător și brațele foarfecelor se pot deplasa prin arcul dorit.

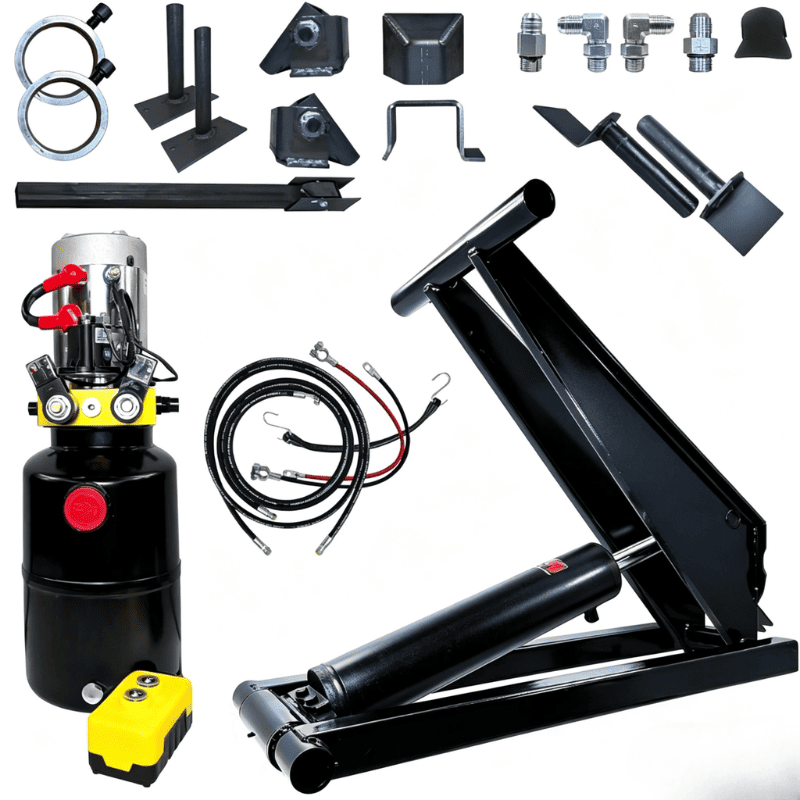

Catalogul descrie seturi de ridicare foarfece cu o pompă, rezervor de oțel, furtun, fitinguri, supapă de control al sarcinii, kit de sprijin și cabluri pentru baterie. Configurația exactă a kit-ului trebuie confirmată pentru proiect. Pompa, protecția de evacuare, furtunurile și supapa de control trebuie să corespundă cilindrului și cerințelor de funcționare ale remorcii.
O funcție de control al sarcinii este importantă într-un sistem de basculantă, deoarece caroseria nu trebuie să cadă necontrolat dacă presiunea sau condițiile furtunului se schimbă. Proiectantul echipamentului trebuie să revizuiască aranjamentul actual al supapelor și instrucțiunile de instalare înainte de punere în funcțiune.

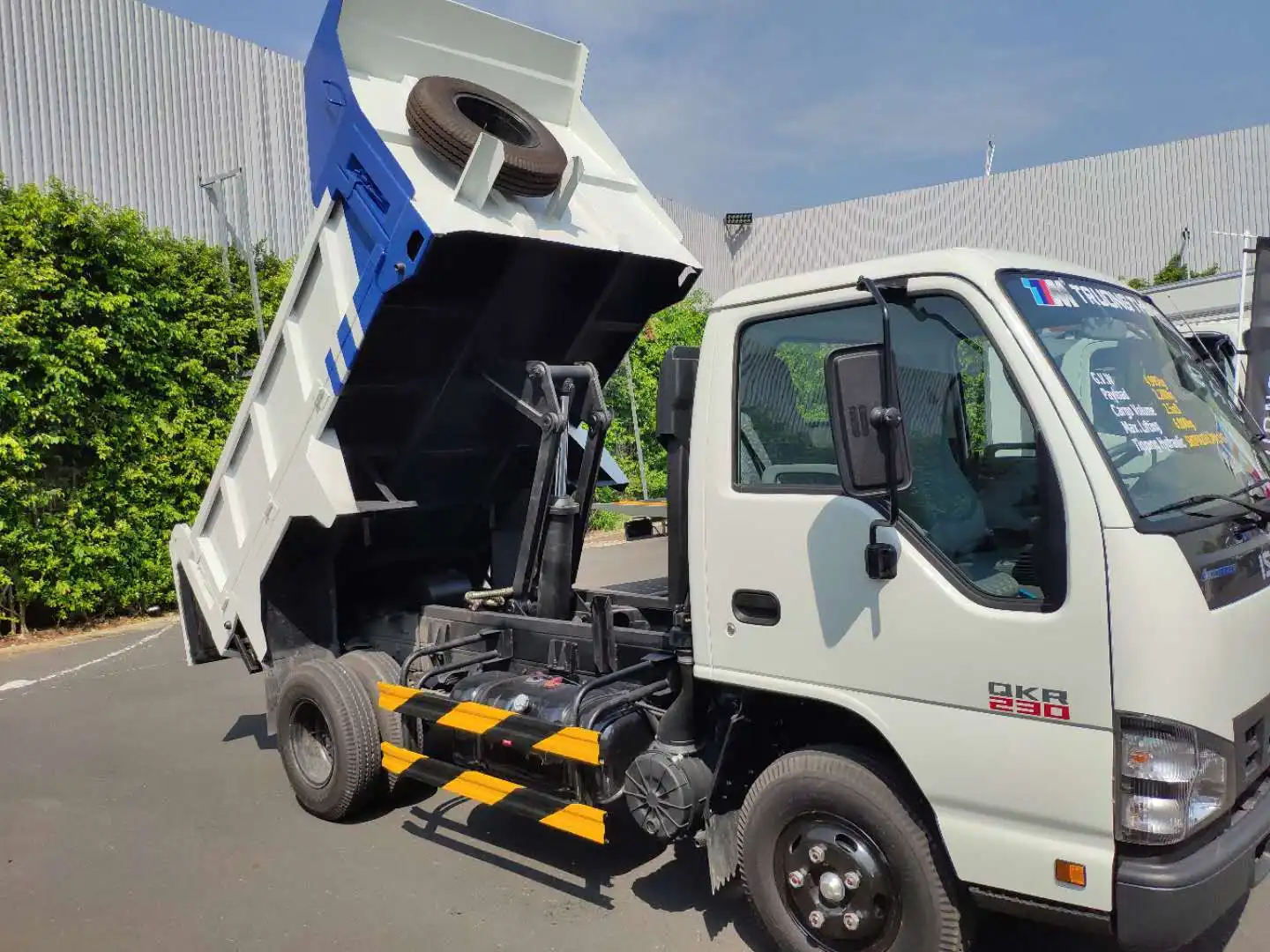

HC-416 poate fi luat în considerare pentru construcția de basculante OEM, lucrări de înlocuire a flotei și upgrade-uri de remorcă în cazul în care spațiul disponibil pentru cadru și cerințele de ridicare se potrivesc cu datele din catalog.
Discuțiile tipice despre proiecte includ remorci basculante cu o singură axă sau tandem, remorci utilitare, remorci agricole și remorci pentru construcții ușoare. Alegerea corectă depinde de greutatea corporală reală, sarcina utilă, geometria balamalei, unghiul de descărcare dorit și mediul de operare.
Nu utilizați intervalul de 5-11,4 tone ca o aprobare independentă. Sarcina utilă, structura corpului și distribuția sarcinii pot modifica forțele din sistemul de ridicare. O revizuire tehnică trebuie efectuată înainte de a înlocui un alt palan cu HC-416.
Pentru o ofertă pentru un palan cu foarfece HC-416 sau o revizuire de înlocuire, trimiteți:
Aceste detalii permit ca palanul, cilindrul și unitatea hidraulică să fie revizuite ca un singur sistem.
HC-416 oferă constructorilor de basculante un model definit de palan cu foarfecă pentru a evalua: lungimea caroseriei de 40,4 inchi, alezaj de 5 inchi, cursă de 16 inchi, înălțime de montare de 4,97 inchi și o gamă de capacitate de catalog de 5–11,4 tone.
Trimiteți configurația remorcii, cerințele de ridicare și datele hidraulice către HCIC pentru o revizuire specifică proiectului înainte de a comanda
