Palan cu foarfece HCIC-630 pentru remorcă de basculantă: distanță de montare de 37,50 inchi, cursă cilindrului de 25 inchi, extensie maximă de 65,75 inci. Cadru de amplificare sudat robotizat pentru remorci de basculantă grea, corpuri de cereale și deșeuri.
Palanul cu foarfece pentru remorca de basculantă este cea mai mare unitate din linia noastră americană de palan electric. Grad industrial. Construit pentru sarcinile pe care palanele mai mici le refuză.

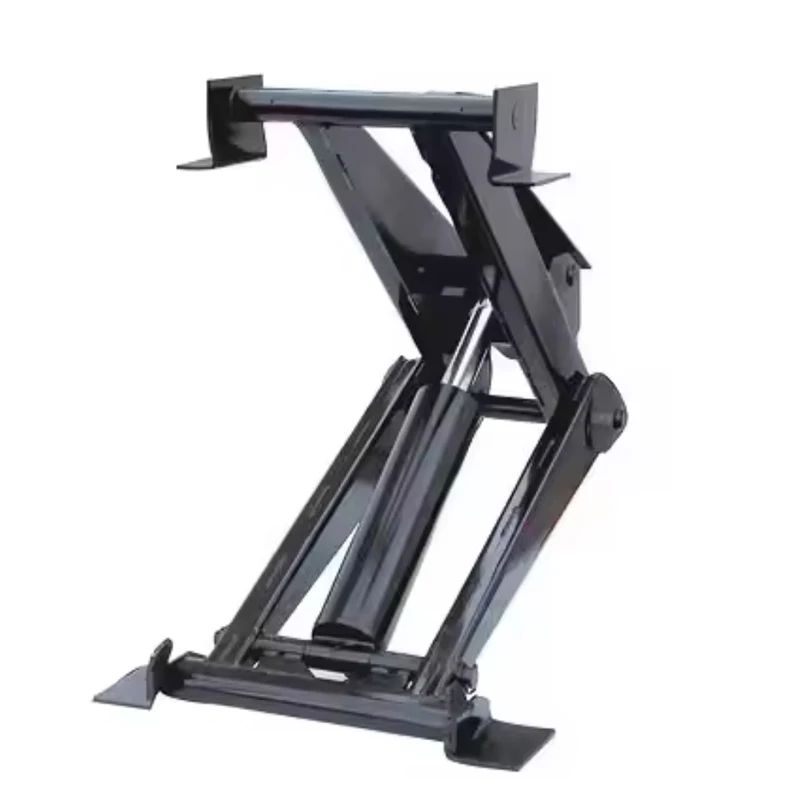

Este un cadru de amplificare de tip foarfecă: brațe de oțel încrucișate, un cilindru hidraulic în centru, o grindă transversală de 24 de inci deasupra. Cilindrul întinde brațele; brațele înmulțesc cursa în susținere. La o extensie maximă de 65,75 inci, ridică un bascul complet cu axă tandem suficient de înalt pentru a curăța argila umedă și a curăța agregatele grele.
Acesta nu este un accesoriu pentru camion. Aceasta este o piesă a infrastructurii de manipulare a materialelor care se fixează sub un corp comercial și funcționează ani de zile.
Din desenul HCIC, măsurat pe unitate:
| Dimensiune | Valoare | Ce este |
|---|---|---|
| A | 24.00" | Lungimea traversei superioare |
| B | 37,50" | Distanța de montare (pivot față-spate) |
| C | 25.00" | Cursa cilindrului |
| D | 9,75" | Adâncimea cadrului la montură |
| E | 65,75" | Extensie maximă (înălțime ridicată) |
| F | 22,50" | Latimea fata |
| G | 14,50" | Lățimea spate |
Grinda transversală de 24 de inci transportă bena pe toată lățimea, la înclinare maximă. Distanța de montare de 37,50 inchi împrăștie sarcina de pivotare pe o secțiune mai lungă a șasiului - aceasta este ceea ce împiedică un cadru tandem lung să se îndoiască atunci când sarcina se desprinde. Cursa cilindrului de 25 inchi, amplificată prin brațele foarfecelor, produce o creștere de 65,75 inci.
Comparați amprenta la sol cu 310: distanță de montare 37,50" vs 28,50", lățime față 22,50" vs 14,25". 630 este un animal diferit. Dacă șasiul dvs. a fost construit pentru un palan mai mic, acesta nu se va potrivi fără cadru. Asta prin design.
Două forțe contează într-un palan de gunoi: forța de rupere și geometria de reținere.
Breakout** este împingerea inițială care sparge sarcina - momentul în care agregatul umed decide dacă dorește să alunece sau să rămână blocat. Brațele foarfecelor scurte și groase ale modelului 630 la unghi mic generează avantajul mecanic maxim chiar în acel moment. Aici mor majoritatea palanelor: un cadru care se îndoaie în timpul erupției trimite corpul să se răsucească în lateral.
Geometria de reținere** este ceea ce se întâmplă după ce sarcina începe să se miște. Brațele încrucișate mențin corpul centrat peste șasiu pe tot arcul. Pe teren moale sau pe un drum încoronat, corpul rămâne pătrat. Un berbec telescopic nu poate face acest lucru - împinge într-o singură linie și lasă corpul să vâneze echilibrul.
630 este proiectat pentru cele 10 grade în care totul merge prost și face asta cu oțel, nu cu electronice.
Cadrul preia cea mai proasta sarcină la erupție, la fiecare ciclu. O sudură manuală cu o tură rece eșuează în prima iarnă sub zero. Robotul așează aceeași perlă de penetrare completă pe unitatea 1 și pe unitatea 500.
Întărirea prin inducție duce suprafața știftului la o duritate profundă, în timp ce miezul rămâne dur. Un știft moale forfecă sub sarcină laterală; un știft complet dur crăpă. Carcasa călită rezistă la uzură, miezul dur rezistă la forfecare, bucșa supradimensionată distribuie presiunea de contact.
Palanul este optimizat ca sistem cu unitățile noastre de putere. Când unitatea de putere și palanul sunt dimensionate împreună, ridicarea este liniară - viteză constantă de la primul inch până la ultimul, fără supratensiune, fără trântire. Pe un camion rulant cu ciclu mare, acea liniaritate este ceea ce împiedică cadru să fie bătut până la moarte.

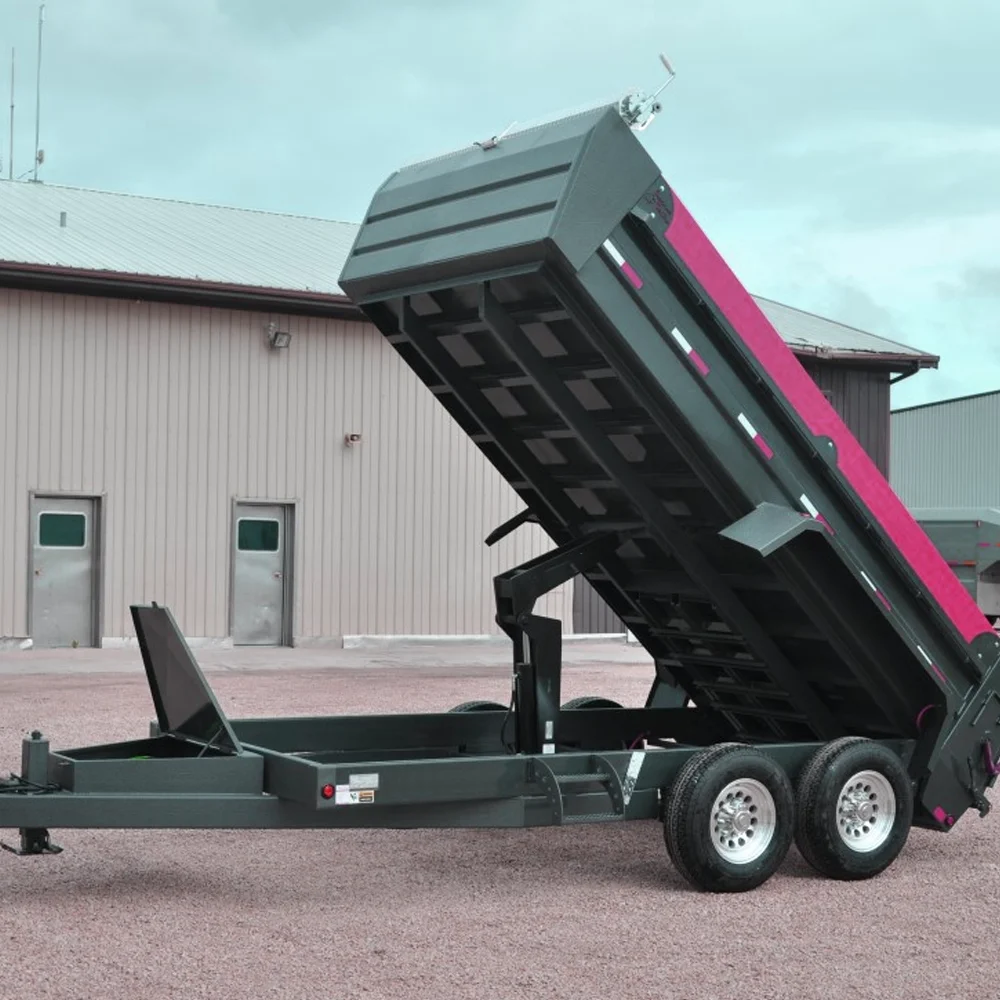

Remorci basculante de construcție.Argilă umedă, agregate grele, încărcături lipicioase care schimbă greutatea la mijlocul depozitării. Calea de încărcare centrată a modelului 630 gestionează schimbarea fără a răsuci corpul.
Corpuri de cereale agricole.Rasturnare rapidă, stabilă în câmpuri noroioase. Cereale se mișcă rapid când eliberează – corpul trebuie să rămână drept în timp ce 20 de tone alunecă afară.
Trimiterea deșeurilor industriale.Echipament high-cycle care funcționează toată ziua. Toleranță zero pentru timpul de nefuncționare, astfel încât îmbinările sunt construite pentru a fi unse, nu înlocuite.
Exploatare minieră și construcții grele.Cu oțel aliat îmbunătățit, 630 preia abuzul de datorie mină.
Modelul 630 se potrivește unui șasiu construit pentru o distanță de montare de 37,50 inchi și o caroserie care necesită o ridicare de 65,75 inci. Înainte de a comanda:
1. Măsurați distanța de montare pe șinele cadrului dvs. (B = 37,50")
2. Verificați adâncimea disponibilă la montură (D = 9,75")
3. Confirmați că înălțimea ridicată elimină configurația corpului dvs. (E = 65,75")
4. Verificați că sistemul dvs. hidraulic oferă debitul de care cursa de 25 de inchi are nevoie pentru a cicla rapid
Dacă numerele tale nu se potrivesc, îți vom spune. 520 sau 620 se potrivesc mai bine sau construim o variantă personalizată. Un palan care nu se potrivește este fier vechi de oțel cu garanție.
Fiecare comandă personalizată primește o verificare a ajustării CAD înainte de tăierea oțelului. Nu livrăm piese care se luptă cu șasiul tău.
ISO 9001:2015
Certificare CE
Productie interna: sudura, tratament termic, prelucrare, asamblare, testare la presiune
Record de service pe termen lung în proiecte de vehicule comerciale din America de Nord
630 este construit în aceeași fabrică din Jinan ca cilindrii noștri telescopici pentru camioanele de gunoi și unitățile noastre de alimentare cu curent continuu. Același sistem de calitate, aceleași bancuri de testare.
Î: Care este capacitatea de greutate a lui 630?
R: Capacitatea depinde de șasiu, lungimea caroseriei și debitul hidraulic. Modelul 630 este clasificat de grad industrial în linia noastră - cel mai mare cadru pe care îl construim. Pentru un răspuns specific privind tonaj, trimiteți dimensiunea caroseriei și specificațiile șasiului. Cităm cu numere, nu cu adjective.
Î: Acum 630 se potrivește unui camion care are un palan 416?**
A: Dimensional nu. 630 are nevoie de o distanță de montare de 37,50 inci; 416 rulează 29,00 inci. Modernizarea înseamnă modificarea cadrului. Inginerii noștri pot efectua un audit de montare pe șasiu înainte de a vă angaja.
Î: De ce unitate de alimentare are nevoie 630?

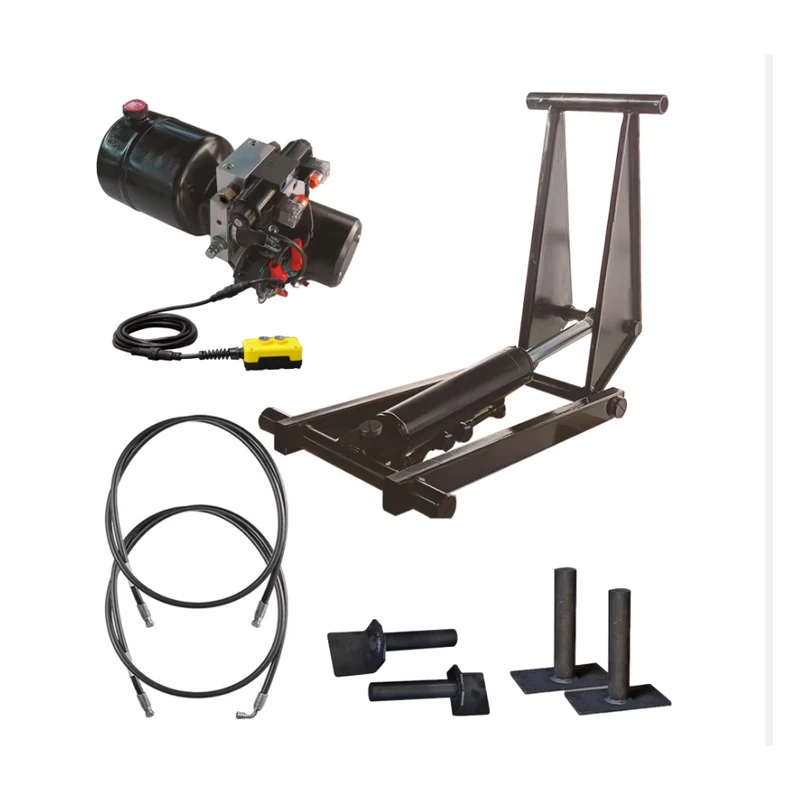

A: O unitate de 24 V DC, clasa PU-4500, cu debit adaptat cursei de 25 inchi. Ambalăm palan + unitate de alimentare + furtunuri ca o singură comandă, astfel încât sistemul să fie dimensionat corect.
Î: Cât durează un palan 630?
R: Cu ungere săptămânală și o unitate de putere potrivită, aceste cadre funcționează ani de zile în serviciul comercial zilnic. Avem palanuri de clasa 630 în utilizare continuă în America de Nord de la lansarea liniei.
Î: Livrați 630 în SUA și Canada?
A: Da. Transportul maritim către America de Nord rulează 16-22 de zile de la Qingdao. Documentația - listă de ambalare, factură, certificate - este gestionată în interior.
Î: Puteți crea o versiune personalizată?
A: Da. Imbunatatiri de material, modificari de cursa, modificari de montaj. Comenzile personalizate includ o verificare a ajustării CAD și o dată fixă de livrare.
Jinan Huachen Industrial Co., Ltd. Fondată în 1998. Jinan, Shandong, China. Trei fabrici. Peste 300 de angajați. Peste 25 de ingineri. Exporturi în peste 50 de țări.
Construim cilindri hidraulici, unități de putere și sisteme de ridicare — de la palanul ușor HCIC-310 până la cadrul industrial 630. Toate produse în propria noastră fabrică, toate testate înainte de expediere.
