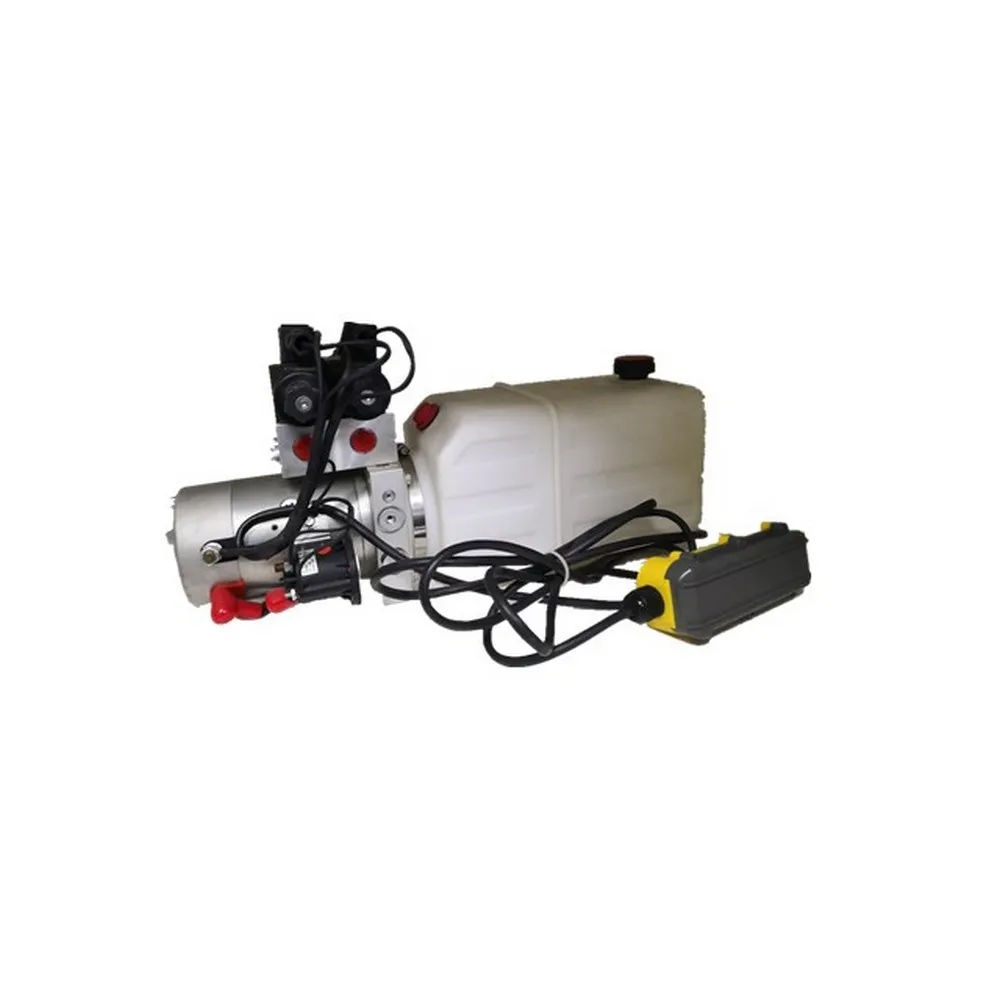

HCPGS este o unitate de putere hidraulică cu acțiune simplă de 1,2 GPM, cu un port SAE #6, rezervor de 4 galoane și specificații de 3.000 PSI pentru sistemele de basculant.
Type:
cu acțiune simplăFlow:
1,2 GPMPort size:
SAE #6Tank size:
4 GalPressure specification:
3.000 PSIUnitatea hidraulică cu acțiune simplă HCPGS pentru remorci basculante este proiectată pentru circuite care alimentează direcția de ridicare și utilizează greutatea proprie a mașinii sau un aranjament separat de retur pentru coborâre. Catalogul HCIC listează acest model ca o unitate cu acțiune simplă cu un debit de 1,2 GPM, un port SAE #6, un rezervor de 4 galoane, 3.000 PSI și o supapă cu 2 căi și 2 poziții acționată de solenoid.
Această combinație este utilă atunci când remorca are nevoie de un circuit de pornire simplu, mai degrabă decât de putere hidraulică în ambele direcții ale cilindrului. Aplicația corectă depinde în continuare de cilindru, calea încărcăturii, geometria remorcii, sistemul de baterii, rutarea furtunului și metoda de control.
| Articol | Informații de catalog |
|---|---|
| Model | HCPGS |
| Tip | cu acțiune simplă |
| Flux | 1,2 GPM |
| Dimensiunea portului | SAE #6 |
| Dimensiunea rezervorului | 4 Gal |
| Specificația presiunii | 3.000 PSI |
| Valve | Acționat cu solenoid; 2 căi, 2 poziții |
| Sursa catalogului | HCIC‑2026, pagina 16 |
Acestea sunt valori de identificare a catalogului. Acestea nu trebuie tratate ca o capacitate de ridicare universală, viteză garantată sau specificații electrice complete pentru fiecare remorcă.
Un HPU cu acțiune simplă trimite ulei sub presiune pe o parte de lucru a cilindrului. Când supapa solenoidală este alimentată, pompa furnizează debit pentru a ridica sau extinde actuatorul conectat. Când comanda este eliminată, circuitul se schimbă în starea de revenire în funcție de designul remorcii selectat. Comportamentul real de coborâre depinde de tipul de cilindru, greutatea corpului, rezistența mecanică, aranjamentul de control al sarcinii și calea de întoarcere.
Aceasta este principala diferență dintre o unitate cu acțiune simplă și un circuit de pornire/oprire. Dacă remorca necesită ca HPU să conducă cilindrul în ambele direcții, configurația HCPGS cu acțiune simplă nu este automat alegerea corectă. Secvența cilindrului și a controlului trebuie verificată înainte de a comanda.
Electrovalva cu 2 căi și 2 poziții oferă HCPGS un aranjament de control focalizat pentru un circuit cu acțiune simplă. Acest lucru poate face mai ușor de revizuit schema hidraulică atunci când remorca are nevoie doar de ridicare electrică și de o cale definită de coborâre.
Fluxul enumerat este un punct de plecare pentru estimarea vitezei. Mișcarea reală a remorcii depinde de volumul cilindrului, sarcina, restricția supapei, lungimea furtunului, starea bateriei și debitul disponibil la orificiul cilindrului. Nu convertiți fluxul de catalog direct într-un timp de descărcare garantat fără a verifica întregul sistem.
Rezervorul de 4 galoane oferă volumul rezervorului listat pentru acest model. Nivelul necesar de ulei de funcționare trebuie verificat în raport cu volumul cilindrului, volumul furtunului, unghiul de instalare, starea de retur și spațiul de service disponibil. Numai valoarea rezervorului nu confirmă faptul că fiecare cilindru și caroserie vor fi compatibile.
Portul SAE #6 trebuie să se potrivească cu furtunul, adaptorul și standardul de montaj utilizate pe remorcă. Confirmați identificarea filetului, metoda de etanșare, raza de îndoire a furtunului și accesul pentru strângere înainte ca unitatea să fie instalată în interiorul unei cutii de scule sau a unui compartiment cadru.
3.5 - Integrarea remorcii compacte
HCPGS este listat în secțiunea HPU a HCIC cu benă-remorcă. Pentru o instalare practică, cumpărătorul ar trebui să confirme în continuare găurile de montare, spațiul liber motor și rezervor, direcționarea cablurilor bateriei, locația telecomenzii și protecția împotriva resturilor rutiere.
HCPGS poate fi revizuit pentru remorci de basculantă și echipamente aferente utilizând un circuit hidraulic cu acțiune simplă. Poate fi potrivit pentru construirea unei remorci OEM, proiect de înlocuire sau reparare a flotei atunci când cilindrul conectat și metoda de coborâre se potrivesc cu aplicația.
Nu este un înlocuitor universal pentru o unitate de putere cu dublă acțiune. O remorcă care utilizează retragere motorizată, un circuit de cric hidraulic sau o secvență de control în două direcții poate necesita o configurație diferită a supapei.
Trimiteți următoarele informații cu o întrebare HCPGS:
Aceste informații permit ca HPU să fie revizuit ca parte a sistemului de remorcă, în loc să fie selectat numai după dimensiunea rezervorului sau presiune.
Unitatea hidraulică cu acțiune simplă HCPGS pentru remorci basculante este o opțiune de catalog definită pentru un circuit de pornire. Punctele sale cheie de identificare sunt tipul cu acțiune simplă, debit de 1,2 GPM, orificiu SAE #6, rezervor de 4 galoane, specificație de 3.000 PSI și supapă solenoidală cu 2 căi și 2 poziții.
Pentru o cotație de încredere, furnizați datele cilindrului, aspectul remorcii, alimentarea cu energie electrică și secvența de coborâre. HCIC poate verifica apoi dacă configurația HCPGS se potrivește cu sistemul hidraulic complet.
HCIC furnizează cilindri hidraulici, unități hidraulice de putere și componente hidraulice aferente pentru transport, manipulare a deșeurilor, construcții și echipamente industriale. Adecvarea produsului final trebuie confirmată în raport cu proiectarea completă a mașinii și cerințele de siguranță aplicabile.
