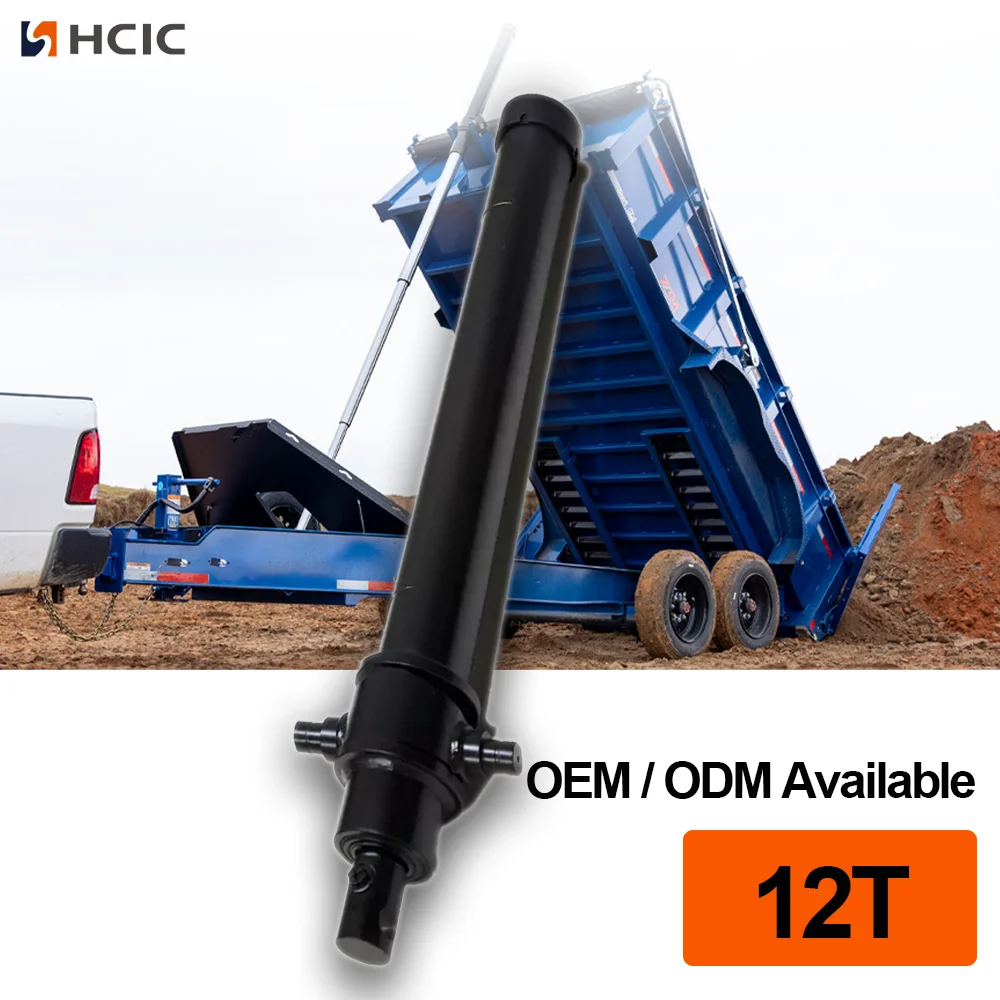

3TG-E90x1199 este un cilindru hidraulic telescopic sub caroserie în trei trepte, cu o cursă de 1.199 mm, o presiune maximă de lucru de 220 bar și un interval de basculare de catalog de 5-14 tone.
Number of stages:
3 etapeWorking volume:
6,2 LMaximum working pressure:
220 bar3TG-E90x1199 este un cilindru hidraulic telescopic în trei trepte, listat în catalogul HCIC-2026. Dispunerea sa compactă a caroseriei este destinată aplicațiilor cu sisteme de basculare în care cilindrul trebuie să ofere o cursă lungă, rămânând în spațiul de sub caroserie și șasiu.
Catalogul enumeră o cursă de 1.199 mm, o masă de 35 kg, un volum de lucru de 6,2 L și o presiune de lucru maximă de 220 bar. Oferă, de asemenea, un interval de capacitate de basculare de 5-14 tone și dimensiunile principale de instalare L/A/B/C/D/E. Aceste valori susțin o discuție inițială de adaptare; ele nu înlocuiesc un calcul complet al remorcii.
| Parametru | Valoarea de catalog |
|---|---|
| Model | 3TG‑E90x1199 |
| Numărul de etape | 3 |
| Accident vascular cerebral | 1.199 mm |
| Masa | 35 kg |
| Volumul de lucru | 6,2 L |
| Presiune maximă de lucru |
220 bar |
| Gama de capacitate de basculare a catalogului | 5-14 tone |
| Dimensiunea L | 598 mm |
| Dimensiunea A | 160 mm |
| Dimensiunea B | 438 mm |
| Dimensiunea C | 108 mm |
| Dimensiunea D | 92 mm |
| Dimensiunea E | 58 mm |
Valorile specificațiilor de mai sus sunt transcrise din tabelul cilindrilor telescopici de sub caroserie din catalogul HCIC-2026 furnizat. Cifra de 5-14 tone a catalogului este o gamă de aplicații, nu o aprobare universală de încărcare utilă pentru fiecare remorcă de basculantă.
Construcție sub caroserie în trei etape
3TG-E90x1199 folosește trei trepte telescopice. Când sunt retrase, treptele imbricate ajută la menținerea pachetului de cilindri în zona de instalare a caroseriei. În timpul extinderii, treptele asigură mișcarea necesară unui ciclu de răsturnare fără a necesita ca întreaga lungime de lucru să fie prezentă în poziție închisă.
Dispunerea etajelor înseamnă, de asemenea, că forța și viteza cilindrului pot varia în timpul extinderii. Zona efectivă se modifică pe măsură ce diferitele etape devin active, astfel încât selecția ar trebui să ia în considerare sarcina, geometria balamalei, unghiul de basculare, debitul pompei și setările supapei împreună.
Instalarea sub caroserie este guvernată de mai mult decât lungimea închisă a cilindrului. Cumpărătorul trebuie să verifice aranjamentul suportului sau suportului, alinierea știfturilor, jocul șasiului și traseul cilindrului pe măsură ce caroseria se mișcă din poziția închisă în poziția înclinată.
Catalogul listează L ca 598 mm și dimensiunile de la A la E ca 160, 438, 108, 92 și, respectiv, 58 mm. Aceste măsurători trebuie comparate cu desenul cadrului clientului și cu aranjamentul de montare. Cilindrul ar trebui să fie aliniat prin proiectarea de montare, mai degrabă decât forțat în poziție prin deformarea suportului.
Catalogul HCIC prezintă, de asemenea, accesorii și opțiuni de susținere pentru linia de cilindri de sub caroserie, inclusiv referințe de conexiune tip ochi sau bilă și un suport de suport pentru cilindru. Conexiunea exactă și aranjamentul de suport pentru un proiect 3TG-E90x1199 ar trebui să fie confirmate din desenul curent, mai degrabă decât să se presupună dintr-o ilustrație generală a catalogului.
3TG-E90x1199 este listat cu o presiune maximă de lucru de 220 bar. Această valoare trebuie revizuită alături de pompă, reglajul supapei de siguranță, conductele hidraulice, curățarea uleiului, structura de montare și sarcina completă de basculare.
Catalogul prezintă o gamă de capacități de basculare de 5-14 tone. Acest interval trebuie tratat ca referință la aplicația de catalog. Adecvarea reală depinde de caroseria remorcii, distribuția sarcinii, poziția balamalei, unghiul de basculare, rezistența șasiului, debitul hidraulic și condițiile de funcționare.
Un cilindru cu alezajul sau cursa corectă poate fi încă nepotrivit dacă geometria de montare sau presiunea sistemului este greșită. Prin urmare, revizuirea completă a aplicației ar trebui să fie finalizată înainte de a comanda cilindrul.

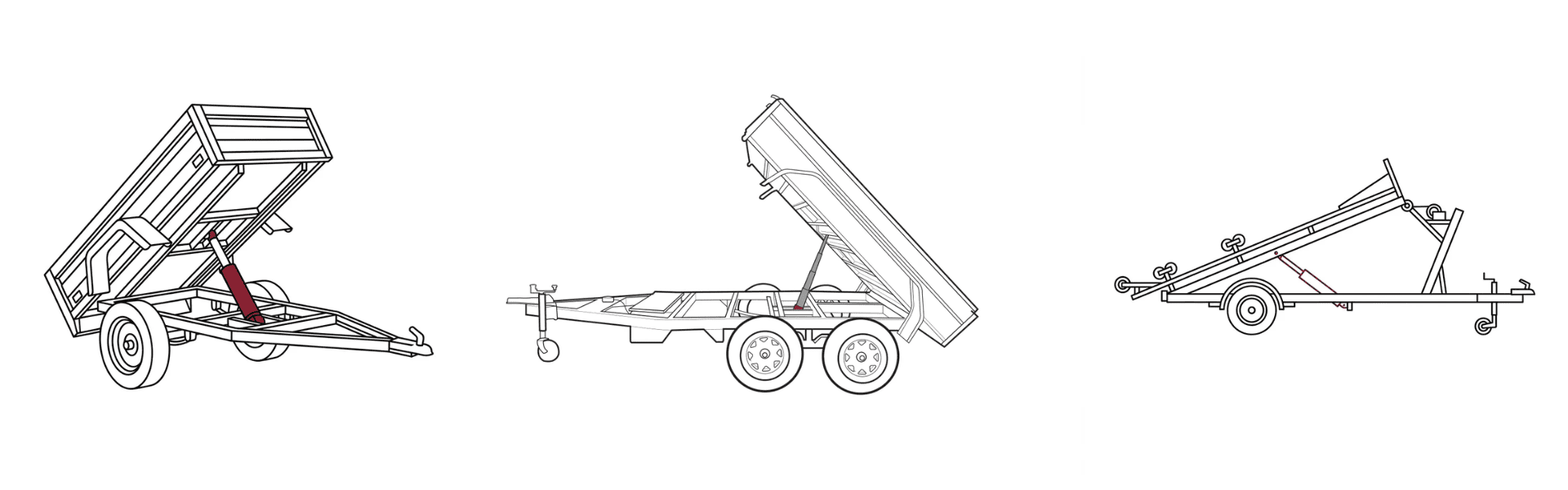

3TG-E90x1199 este relevant pentru proiectele de basculantă și sisteme de basculare care necesită un cilindru în trei trepte cu o cursă de 1.199 mm. Poate fi luat în considerare pentru construcția OEM, lucrările de înlocuire și reproiectarea remorcii atunci când spațiul disponibil și cerințele de sistem se potrivesc cu datele din catalog.
Catalogul HCIC furnizat descrie o linie de cilindri sub caroserie cu configurații de la două până la șase trepte, dar acest articol se concentrează doar pe modelul 3TG-E90x1199. Alte modele nu ar trebui folosite ca înlocuitori pentru dimensiunile sau datele de operare fără o analiză de inginerie separată.
Pentru o ofertă 3TG-E90x1199 sau o evaluare de înlocuire, trimiteți:
- Tipul remorcii și dimensiunile caroseriei
- Cursa necesară și spațiu de instalare închis
- Desene șasiu, suport și suport
- Detalii de conectare cu pin sau bilă
- Informații despre presiunea și debitul pompei
- Aranjare furtun și orificiu
- Unghiul de basculare si distributia sarcinii
- Fotografii ale cilindrului actual și ale zonei de montaj
- Cantitatea necesară și starea de înlocuire
Aceste detalii ajută la distingerea unei înlocuiri a cilindrului de o problemă mai mare a suportului, a alinierei sau a sistemului hidraulic.
3TG-E90x1199 este un cilindru hidraulic telescopic în trei trepte definit pentru sub caroserie, cu o cursă de 1.199 mm, o presiune de lucru maximă de 220 bar, un volum de lucru de 6,2 L și un interval de basculare de catalog de 5-14 tone. Dimensiunea sa de 598 mm L și măsurătorile enumerate A–E oferă un punct de plecare practic pentru planificarea instalării.
Selecția finală ar trebui să se bazeze pe sistemul complet de remorcă, nu doar pe cursă sau presiune. Trimiteți desenul de sub caroserie și datele hidraulice către HCIC pentru o revizuire specifică proiectului înainte de cumpărare.
HCIC dezvoltă și produce cilindri hidraulici și unități de putere pentru vehicule și aplicații industriale. Pentru un proiect 3TG-E90x1199, HCIC poate revizui desenele, dimensiunile măsurate și cerințele hidraulice pentru un OEM sau o cerere de înlocuire.
Solicitați o revizuire 3TG-E90x1199:
