Cilindru hidraulic cu șanț dublu sudat

I. Prezentare generală a produsului

1.1 Definiția de bază

Cilindru hidraulic sudat cu dublă șapă se referă la un berbec hidraulic complet sudat, echipat cu șanț dublu forjat integrat pe fundul cilindrului și capătul tijei, aparține seriei de cilindri sudați de mare rezistență și adoptă în principal designul circuitului de ulei cu dublă acțiune.

Spre deosebire de cilindrul hidraulic tradițional, cilindrul cu dublă șapă sudată deține o structură generală compactă, o capacitate mai puternică de a rezista la sarcină laterală și o durată de viață mai lungă în medii de lucru noroioase în aer liber, cu sarcini mari.

1.2 Soluție pentru punctul de durere al utilizatorului

Atelierele de reparații agricole, fabricile OEM de remorci și micii producători de mașini de construcții se confruntă adesea cu berbeci hidraulici sudați defecte, cu corturi de sudură subțiri și pereți subțiri ai cilindrului. Acești cilindri ieftini sunt ușor de scurs de ulei, de a îndoi urechile capului sau de a crapa în timpul lucrărilor de ridicare de lungă durată.

Am fabricat cilindri hidraulici sudați cu dublă șapă de 28 de ani, inginerii noștri de la fața locului se ocupă de sute de cazuri de defecțiuni ale cilindrilor de la cumpărători globali în fiecare lună. Optimizăm structura de sudare a șapei, îngroșăm peretele cilindrului și îmbunătățim ansamblul de etanșare pentru a evita toate problemele obișnuite de defecțiune pentru mașinile grele de exterior. Comanda de eșantion mică fără MOQ este acceptată pentru testarea clienților.

II. Structura internă a produsului și avantajul artizanal

2.1 Artizanat de producție cheie

Toți pașii de procesare de bază ai cilindrului nostru hidraulic cu șanț dublu sudat sunt finalizați în atelierul nostru hidraulic de 12000㎡, fără externalizarea componentelor cheie. Fiecare ambarcațiune este proiectată pentru a îmbunătăți rezistența la sarcină și performanța de etanșare.

2.1.1 Butoi gros șlefuit fără sudură

Adoptăm tuburi din oțel fără sudură laminate la cald cu tratament interior de honuire de precizie, grosimea peretelui butoiului este mai groasă decât modelele obișnuite de pe piață. Butoiul gros poate reduce deformarea cilindrului la presiune ridicată continuă, iar șlefuirea interioară elimină zgârieturile care vor cauza scurgeri interne de ulei.

2.1.2 Capă forjată integrală și sudare cu penetrare completă

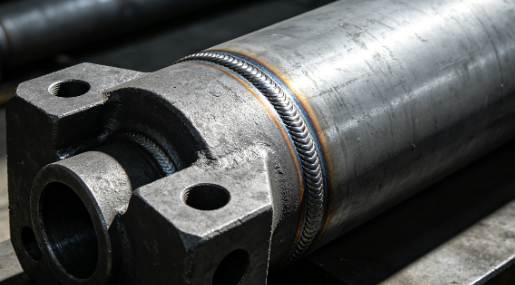

Capetele duble sunt din oțel forjat dintr-o singură bucată în loc de sudare prin îmbinare din tablă subțire. Poziția de conectare dintre cap și cilindru folosește sudarea cu arc scufundat cu penetrare completă de 8-12 mm, cusătura de sudură este groasă și uniformă, previne în mod eficient crăparea urechilor sub forța laterală mare a tractorului și a despicatorului de bușteni.

2.1.3 Tija de piston cromată groasă

Suprafața tijei pistonului este șlefuită cu precizie, apoi acoperită cu un strat de crom dur de 28-32μm. Acoperirea cromată groasă oferă rezistență stabilă la rugina și la uzură, acoperirea nu se va desprinde nici măcar în condiții de un an de lucru continuu cu noroi în fermă.

2.1.4 Sistem de etanșare compozit multitip

Ansamblul standard folosește garnituri din cauciuc NBR pentru a se potrivi cu uleiul hidraulic convențional la temperatură normală. Garniturile din cauciuc cu fluor FKM sunt o actualizare opțională pentru echipamentele de înaltă temperatură care lucrează de la -20℃ la 180℃, blochează complet scurgerile de ulei interne și externe.

2.2 Standard de inspecție a livrării în fabrică

Fiecare cilindru hidraulic cu dublă șaptă sudată, finit, trebuie să treacă de 1,5 ori testul de menținere a presiunii de suprasarcină timp de 30 de minute și o inspecție completă de etanșeitate la aer înainte de expediere. Înregistrăm datele de testare pentru fiecare cilindru și putem oferi un raport complet de testare a presiunii pentru clienții comenzilor în vrac.

III. Scenarii largi de aplicații

3.1 Potrivirea mașinilor agricole

Berbecul nostru hidraulic cu șurub sudat este utilizat pe scară largă pe toate tipurile de echipamente mobile agricole, designul suportului dublu știft realizează instalarea rapidă a arborelui știft fără accesorii suplimentare.

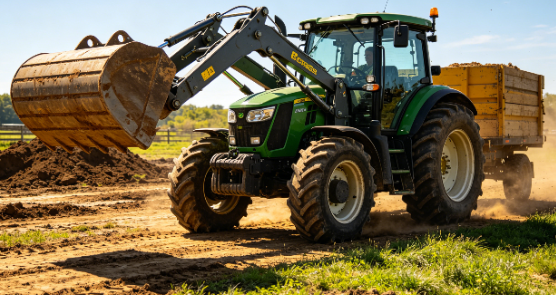

Echipamente principale de potrivire: braț de ridicare a tractorului, berbec hidraulic pentru despicat bușteni, presa de balotat fân, mașină de recoltat mică, remorcă de ridicare a fermei.

3.2 Potrivirea echipamentelor de mini-construcții

Cilindru compact sudat cu două urechi se potrivește mașinilor de construcții mici, cu spațiu de instalare limitat, performanță stabilă în condiții de praf și vibrații de șantier.

Echipament principal de potrivire: berbec auxiliar pentru miniexcavator, cilindru de înclinare a încărcătorului, tăvălug mic, malaxor de ridicare a betonului.

3.3 Logistică și potrivirea echipamentelor de transport

Berbecul sudat cu suport de încărcare mare este piesa de schimb principală pentru vehiculele de ridicare logistică și echipamentele de încărcare a depozitelor.

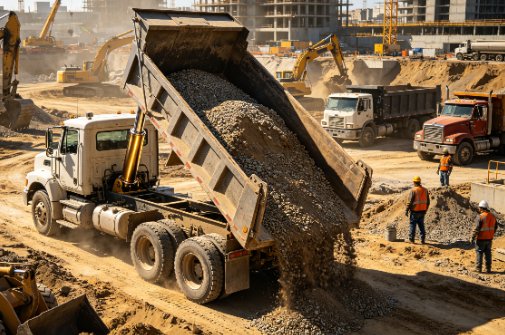

Echipamentul principal de potrivire: cilindru hidraulic remorcă basculante, berbec de ridicare a camionului de tractare, cilindru hidraulic sudat pentru nivelator de andocare, berbec pentru masă de ridicare foarfecă.

3.4 Potrivirea generală a echipamentelor industriale personalizate

Cilindrul cu dublă dublă sudat cu dimensiune personalizată poate fi personalizat în funcție de desenele echipamentelor industriale, potrivit pentru tratarea deșeurilor, ridicarea materialelor și înlocuirea întreținerii echipamentelor.

Echipamentul principal de potrivire: compactor de deșeuri, mașină de ridicare a materialelor, presă hidraulică mică, piston hidraulic de înlocuire pentru reparații.

IV. Parametrii tehnici completi

4.1 Specificații fixe standard

Articol de inspecție	Parametru standard
Dimensiunea alezajului	30mm-200mm (1.2inch-8inch)
Diametrul tijei	20mm-120mm
Lungimea cursei	50mm-3000mm
Presiune nominală de lucru	21MPa (3000PSI)
Tip de acțiune standard	Acțiune dublă
Material standard de etanșare	Cauciuc NBR
Tratament de suprafață	Vopsea antirugina neagra mata

4.2 Parametrii de actualizare opționali personalizați

V. Calificarea fabricii, controlul calității și ambalarea la export

5.1 Certificari de producție autorizate

Întreaga noastră linie de producție a cilindrilor hidraulici trece de certificarea sistemului de management al calității ISO9001, toate produsele hidraulice sudate pentru sarcini grele îndeplinesc standardul de siguranță industrială CE. Putem furniza o copie a documentelor de certificare pentru vămuirea clientului și auditul fabricii.

5.2 Sistemul complet de control al calității

Am stabilit un atelier independent de inspecție a materiilor prime, o stație de inspecție pentru prelucrarea produselor semifabricate și o cameră de testare a presiunii produsului finit. Toate țevile din oțel brut, capul forjat și piesele de etanșare vor fi verificate înainte de producție, materiile prime defecte vor fi respinse direct pentru a evita eșecul produsului finit.

5.3 Schema de ambalare standard de export

Fiecare cilindru hidraulic cu șanț dublu sudat va fi acoperit mai întâi cu ulei anti-rugină, învelit cu folie de plastic pentru a evita coroziunea apei de mare în timpul transportului pe mare. Apoi puneți într-o carcasă solidă din lemn de export cu căptușeală fixă ​​din spumă pentru a preveni coliziunea și deformarea în logistica pe distanțe lungi.

VI. FAQ

Î1: Pot personaliza cilindrul cu cap dublu sudat alezajul și cursa non-standard?

A1: Da, echipa noastră tehnică poate proiecta dimensiunea cilindrului exclusiv în funcție de desenul echipamentului dvs. în 24 de ore.

Î2: Care este presiunea maximă de lucru a berbecului dvs. de șneală sudată standard?

A2: Presiunea nominală standard este de 3000PSI (21MPa), modelul de înaltă presiune de 35MPa este disponibil pentru exploatarea echipamentelor grele.

Î3: Cât de lungă este perioada de garanție a cilindrului hidraulic sudat cu dublă capă?

A3: Oferim garanție de 12 luni în condiții normale de funcționare corectă, daunele cauzate de funcționarea necorespunzătoare nu sunt acoperite de garanție.
