Cavitația și aerarea cilindrului hidraulic: Atelier de criminalistică privind presiunea negativă și pistonarea pistonului

I. Simptomul: Când o netedăCilindru hidraulicDevine spongios și țipă

Puține lucruri frustrează un echipaj de întreținere a echipamentelor grele mai mult decât un braț sau un cilindru de descărcare care începe brusc să zbârnâie, să se miște cu o întârziere spongioasă neregulată și să scoată un zgomot puternic ca un pumn de bile care se prăbușesc prin tubulatura de oțel.

Când mecanicii dărâmă cilindrul, se așteaptă să găsească ulei murdar sau o etanșare ruptă. În schimb, ei găsesc suprafața solidă de oțel a coroanei pistonului și buzele interioare ale orificiilor de ulei presărate cu cratere aspre, înghețate, care arată ca și cum ar fi fost explodate cu ochiuri în miniatură.

Aceasta nu este uzură de particule abrazive. Este vorba de cavitația și aerarea cilindrului hidraulic - două fenomene fluide strâns legate, dar fundamental distincte, care distrug suprafețele metalice de precizie, gătesc etanșările din elastomer și compromit siguranța mașinii.

II. Cavitație vs aerare: înțelegerea diferenței reale

În rapoartele de service pe teren, tehnicienii grupează frecvent cavitația și aerarea sub eticheta generică de „aer în linii”. Înțelegerea modului în care se întâmplă fiecare este esențială pentru a remedia adevărata cauză principală:

2.1 Cavitația vaporoasă (fierbere de la presiune negativă)

Cavitația apare atunci când cererea de ulei pe o parte acilindru hidraulicpistonul depășește viteza cu care uleiul poate pătrunde fizic.

• Când presiunea locală scade sub presiunea de vapori a uleiului hidraulic, lichidul fierbe literalmente la temperatura ambiantă, formând milioane de bule de vapori microscopice.
• Pe măsură ce aceste cavități de vapori călătoresc din zona de joasă presiune în ulei de înaltă presiune, ele explodează în nanosecunde.
• Fiecare micro-implozie generează microjeturi concentrate de fluid care se deplasează la viteze supersonice, lovind suprafețele metalice din jur cu forțe de impact localizate care depășesc zeci de mii de lire sterline pe inch pătrat. Acest efect fizic de ciocan obosește metalul până când microfulgii se desprind de la suprafață.

 2.2 Aerarea (ingestie mecanică de aer)

Aerarea este contaminarea uleiului hidraulic cu aer atmosferic liber tras în circuit din mediul exterior.

• Aerul pătrunde prin clemele furtunului de aspirație care curg, garniturile arborelui deteriorate ale pompei principale, fitingurile slăbite, niveluri scăzute de lichid din rezervor sau conducte turbulente de retur a rezervorului care se aruncă deasupra suprafeței fluidului.
• Spre deosebire de bulele de vapori, aerul liber nu se prăbușește instantaneu; formează o emulsie lăptoasă, spumoasă, care transformă fluidul hidraulic relativ incompresibil într-un arc pneumatic moale și elastic.

III. 4 Semne de avertizare pe care să le vezi pe câmp

IV. Unde se produce deteriorarea în interiorul cilindrului

Atunci când sistemele de fluide electrice suferă de cavitație cronică și aerare, daunele fizice se concentrează în zone specifice de mare viteză:

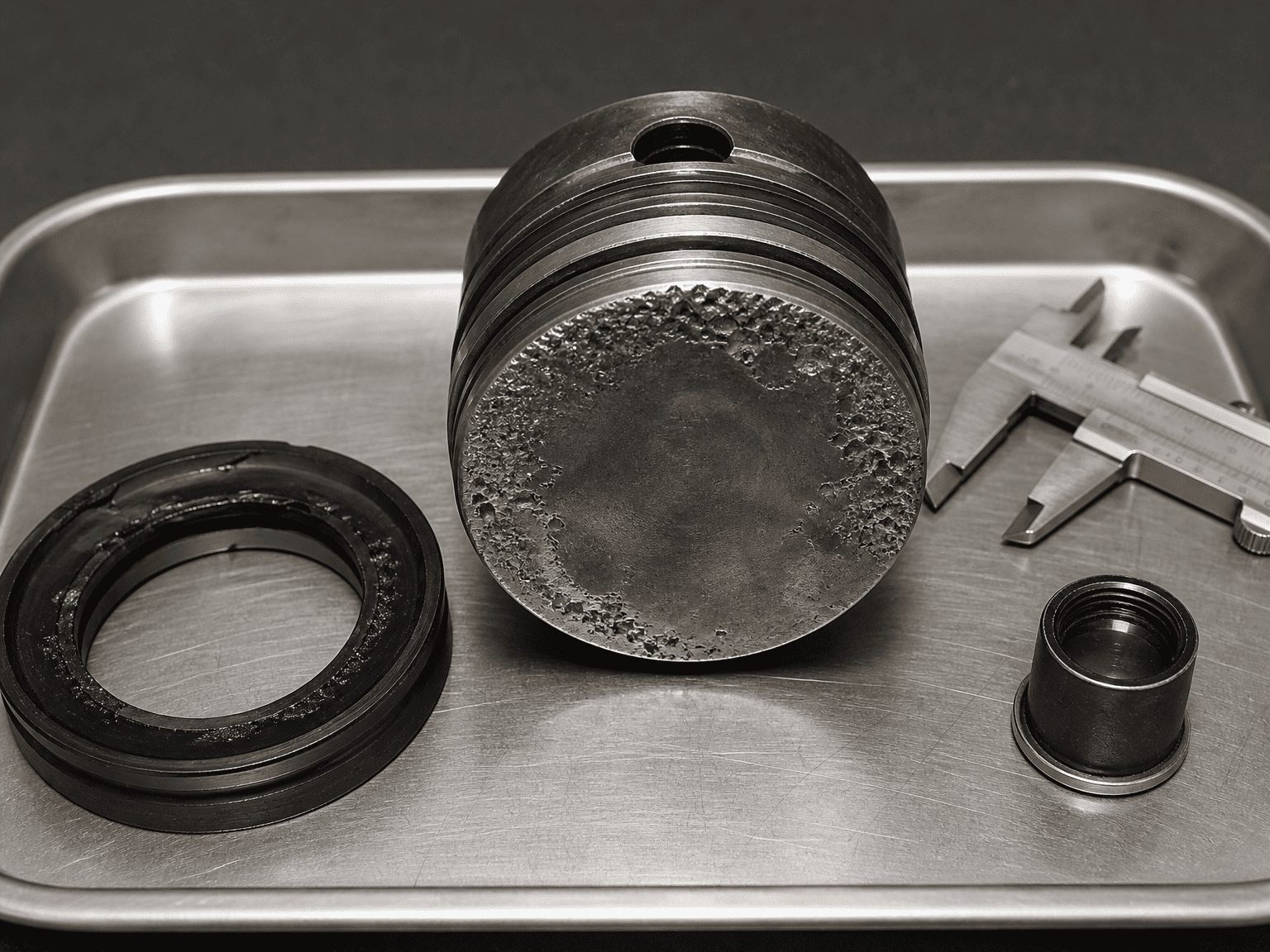

4.1 Fețe ale coroanei pistonului:Fața circulară plată a pistonului prezintă grupuri de micro-gropi adânci, înghețate, unde golurile de vapori care se prăbușesc au lovit în mod repetat metalul de bază.

4.2 Orificii interne porturi de ulei:Tranzițiile ascuțite în unghi drept, unde uleiul hidraulic intră în cilindrul cilindrului, suferă eroziune și rotunjire severă a marginilor.

4.3 Etanșări ale tijei pistonului și inele de uzură:Bulele de aer antrenate suferă o compresie adiabatică rapidă, creând vârfuri de căldură localizate care pârjoșesc, glazură și transformă buzele flexibile de etanșare din poliuretan în fulgi fragili asemănător cărbunelui.

4.4 Pereți cilindriți cilindriți:În apropierea limitelor de cursă, microjeturile decupează pelicula de ulei de lubrifiere de protecție, permițând zdrobirea directă metal pe metal între benzile de ghidare a pistonului și orificiul tubului lustruit.

V. Top 4 declanșatori de operare pe echipamentele mobile și industriale

5.1 Sarcini gravitaționale depășite (cilindrul fugar)

Când brațul unui excavator greu, caroseria remorcii de basculantă sau catargul stivuitorului coboară rapid sub propria greutate, gravitația trage tija cilindrului în jos mai repede decât pompa hidraulică poate furniza ulei pe partea capacului. Cilindrul devine o seringă uriașă, creând un vid intern intens care fierbe fluxul de ulei care vine.

5.2 Startup-uri în dimineața rece de iarnă

Uleiul hidraulic rece, gros, cu vâscozitate ridicată, se străduiește să curgă prin filtre înguste de aspirație și furtunuri lungi de alimentare. Atunci când un operator reacționează motorul la accelerație maximă imediat după pornire, pompa se înfometează, trăgând un vid puternic și trimițând un flux de fluid cavitator direct către actuatoare.

5.3 Capace de aerisire a rezervorului înfundate

Pe măsură ce cilindrii cu cursă lungă se extind, nivelul lichidului din interiorul rezervorului hidraulic scade semnificativ. Dacă capacul de aerisire al rezervorului este acoperit cu noroi, praf sau gheață, aerul atmosferic nu poate intra pentru a egaliza volumul. În interiorul rezervorului se dezvoltă un vid parțial, sufocând linia de aspirație a pompei.

5.4 Deflectoare de rezervor și conducte de retur prost plasate

Dacă uleiul de retur se cufundă în rezervor deasupra nivelului lichidului ca o cascadă, acesta introduce aer în ulei. Fără deflectoare adecvate ale rezervorului pentru a lăsa bulele de aer să se ridice la suprafață și să se aerisească, pompa aspiră imediat acest amestec spumos înapoi în cilindri.

VI. Soluții la nivel de circuit pentru a elimina cavitația și aerarea

Fixarea cavitației cilindrului necesită abordarea dinamicii circuitului care permite formarea presiunii negative:

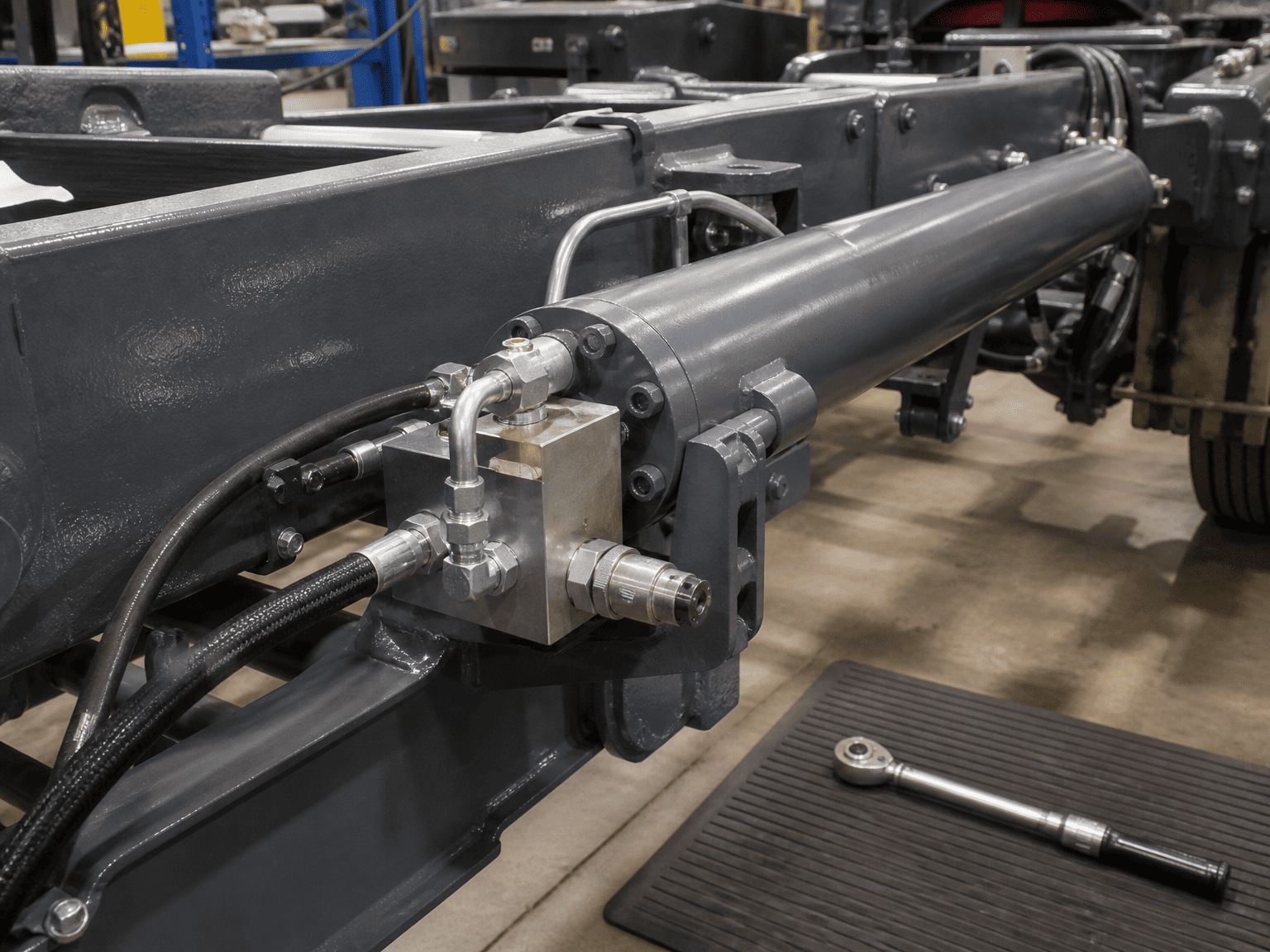

• Instalați supape de reținere anti-cavitație: Pe circuitele cu sarcini care se mișcă rapid sau depășind, instalați o supapă de reținere anti-cavitație dedicată între orificiul de lucru al cilindrului și linia rezervorului. Dacă extensia cilindrului necesită mai mult ulei decât furnizează pompa, supapa de reținere se deschide liber, permițând uleiului din rezervor să umple vidul.
• Supape de contrabalansare (supracentrare) cu dimensiuni corecte: Supapele de contrabalansare creează contrapresiune controlată pe partea de retur a cilindrului, împiedicând gravitația să fugă cu sarcina și asigurând menținerea presiunii pozitive pe toată cursa.
• Mențineți dimensionarea minimă a conductei de aspirație: Asigurați-vă că conductele de aspirație ale pompei sunt supradimensionate, scurte, drepte și dimensionate pentru un serviciu continuu de vid fără să se prăbușească în interior.
• Permiteți un timp adecvat de dezaerare a rezervorului: Dimensionați rezervorul de ulei astfel încât fluidul să rămână nederanjat timp de câteva minute între cicluri, permițând micro-bulelor dizolvate să plutească în mod natural.

VII. Lista de verificare a diagnosticului pe teren pentru echipele de întreținere

Înainte de a înlocui un cilindru zgomotos sau deteriorat:

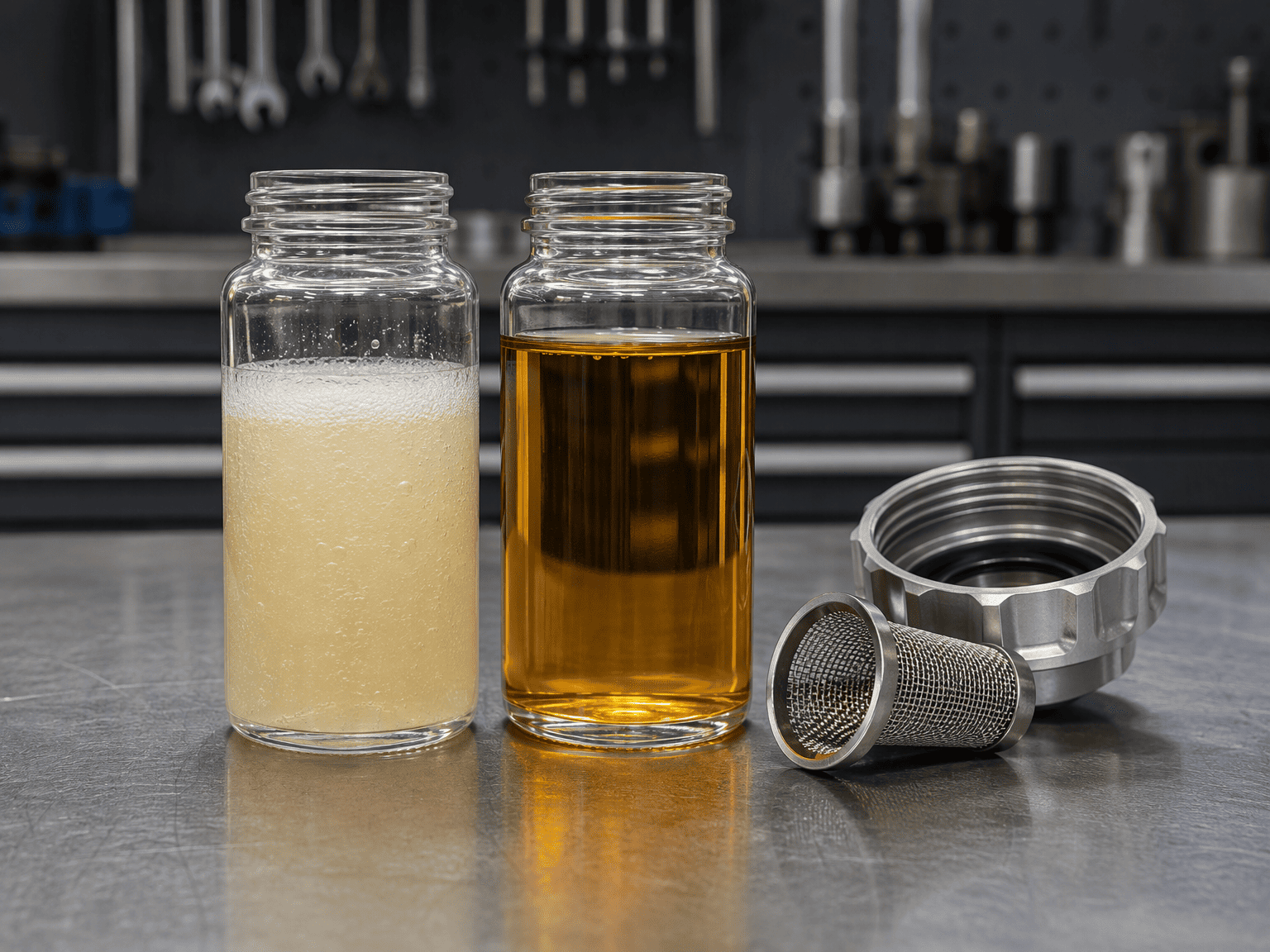

• Inspectați vizorul uleiului: lichidul este lăptos, tulbure sau acoperit cu spumă stabilă?
• Verificați capacele de aerisire ale rezervorului pentru înfundarea prafului sau umiditatea înghețată.
• Inspectați clemele și fitingurile furtunului de aspirație ale pompei pentru conexiuni slăbite care ar putea aspira aer sub vid.
• Verificați dacă conductele de retur se descarcă cu mult sub nivelul minim de ulei din rezervor.
• Testați setările pilotului supapei de contrabalansare pentru a vă asigura că cilindrul nu poate scădea mai repede decât capacitatea de livrare a pompei.
• Inspectați fața pistonului cilindrului și gâturile orificiului cu un endoscopiu pentru a vedea înghețarea caracteristică a cavitației înghețate.

VIII. Limite tehnice și declinare a răspunderii pentru diagnosticare

Acest ghid prezintă indicatorii standard de diagnosticare mecanică și cele mai bune practici pentru circuitul hidraulic. Mașinile complexe cu mai multe axe, circuitele cu deplasare variabilă cu detecție a sarcinii și antrenările hidrostatice în buclă închisă necesită înregistrarea presiunii tranzitorii specifice circuitului și analiza fluidelor pentru a izola cauzele principale.*
