Calcule de flambaj a cilindrului hidraulic: de ce lungimea cursei depășește forța nominală de împingere

I. Pericolul: Când un cilindru de „3.000 psi” se defectează la 1.200 psi

 O greșeală comună și costisitoare în proiectarea hidraulică este calcularea forței de împingere a cilindrului folosind exclusiv presiunea hidraulică și zona pistonului:

                                                                           F = P × Apiston

În conformitate cu această formulă simplă, un cilindru de 4 inchi la 3.000 psi va împinge cu aproximativ 37.700 lbs (167,7 kN) de tracțiune. Dacă cursa cilindrului este de numai 12 inci, tija suportă cu ușurință acea sarcină.

Cu toate acestea, extindeți același cilindru la o cursă de 60 sau 80 de inci, iar aplicarea aceleiași forțe compresive de 37.700 lbs va rupe sau înclina permanent tija pistonului ca o scobitoare - frecvent când presiunea sistemului a ajuns doar la 1.000 până la 1.500 psi.

Acest mod de eșec catastrofal nu este o defecțiune a materialului la tracțiune; este flambajul coloanei elastice. În aplicațiile cu cursă lungă, stabilitatea structurală a tijei subțiri a pistonului depășește complet presiunea nominală a cilindrului.

II. Fizica luiCilindru hidraulicFlambare: Teoria coloanei lui Euler

Când acilindru hidraulicse extinde sub sarcină de compresiune, ansamblul se comportă ca o coloană structurală lungă și subțire. Sarcina maximă de compresiune teoretică pe care o poate suporta o coloană subțire înainte de apariția instabilității laterale este guvernată de formula de flambaj critică a lui Euler:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Unde:

• Fcr = sarcina critică de flambaj Euler (N sau lbf)
• E = Modulul de elasticitate al materialului tijei (pentru oțel carbon/aliat tipic, E ≈ 200 până la 210 GPa sau 29 × 10⁶ psi)
• I = Momentul de inerție al suprafeței secțiunii transversale a tijei rotunde solide (m⁴ sau in⁴)
• L = Distanța totală extinsă de instalare între punctele de montare (m sau in)
• K = factorul efectiv al lungimii coloanei bazat pe condițiile de montare a cilindrului
• Le = K · L = Lungimea efectivă de flambaj

III. Calcularea momentului de inerție pentru tijele solide:

Pentru o tijă rotundă solidă de piston cu diametrul dr:

                                                                            I = π dr⁴ / 64

Observați că momentul de inerție depinde de a patra putere a diametrului tijei (dr⁴). Aceasta înseamnă că o creștere minoră a diametrului tijei creează o creștere masivă a rezistenței la flambaj:

• Creșterea diametrului unei tije de la 2,0 la 2,5 in (o creștere cu 25% a diametrului) crește rezistența la flambaj cu 144% (2,44×).

IV. Calcularea sarcinii de lucru sigure și a factorilor de siguranță recomandați

Nu operați niciodată acilindru hidraulicaproape de limita sa critică de flambaj Fcr. În operarea în lumea reală,cilindri hidrauliciexperimentați excentricități mici, joc minor de pin, vârfuri de accelerație și sarcini laterale inevitabile.

Forța de proiectare admisibilă Fallow trebuie să includă un factor de siguranță riguros Sf:

                                                                           Pădesc = Fcr / Sf

Orientări recomandate privind factorii de siguranță:

• Mașini industriale staționare (curate, ghidate): Sf minim ≥ 2,5 până la 3,0
• Mașini mobile generale (remorci basculante, încărcătoare, echipamente deșeuri): Sf minim ≥ 3,0 până la 3,5
• Risc ridicat/Ridicarea personalului (platforme aeriene, camioane cu braț, macarale mobile): Sf minim ≥ 3,5 până la 4,5

V. Raportul de zveltețe și tranziția la formula lui Johnson

Formula lui Euler presupune îndoire pur elastică și este valabilă numai pentru stâlpii subțiri în care raportul de zveltețe λ depășește pragul de tranziție al coloanei λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Unde rg = √I/A = dr / 4 este raza de rotație.

Pentru oțelul cromat tipic 1045 sau 4140, pragul de tranziție λc ≈ 85 la 105:

• Dacă λ > λc (Tije lungi și subțiri): Folosiți formula lui Euler (eșecul prin instabilitate elastică).
• Dacă λ ≤ λc (tije scurte spre medii): utilizați formula parabolică a lui Johnson sau limita de curgere standard (defecțiune prin curgere la compresiune sau flambaj neelastic).

VI. 4 Obiecții comune de inginerie OEM care provoacă tije îndoite

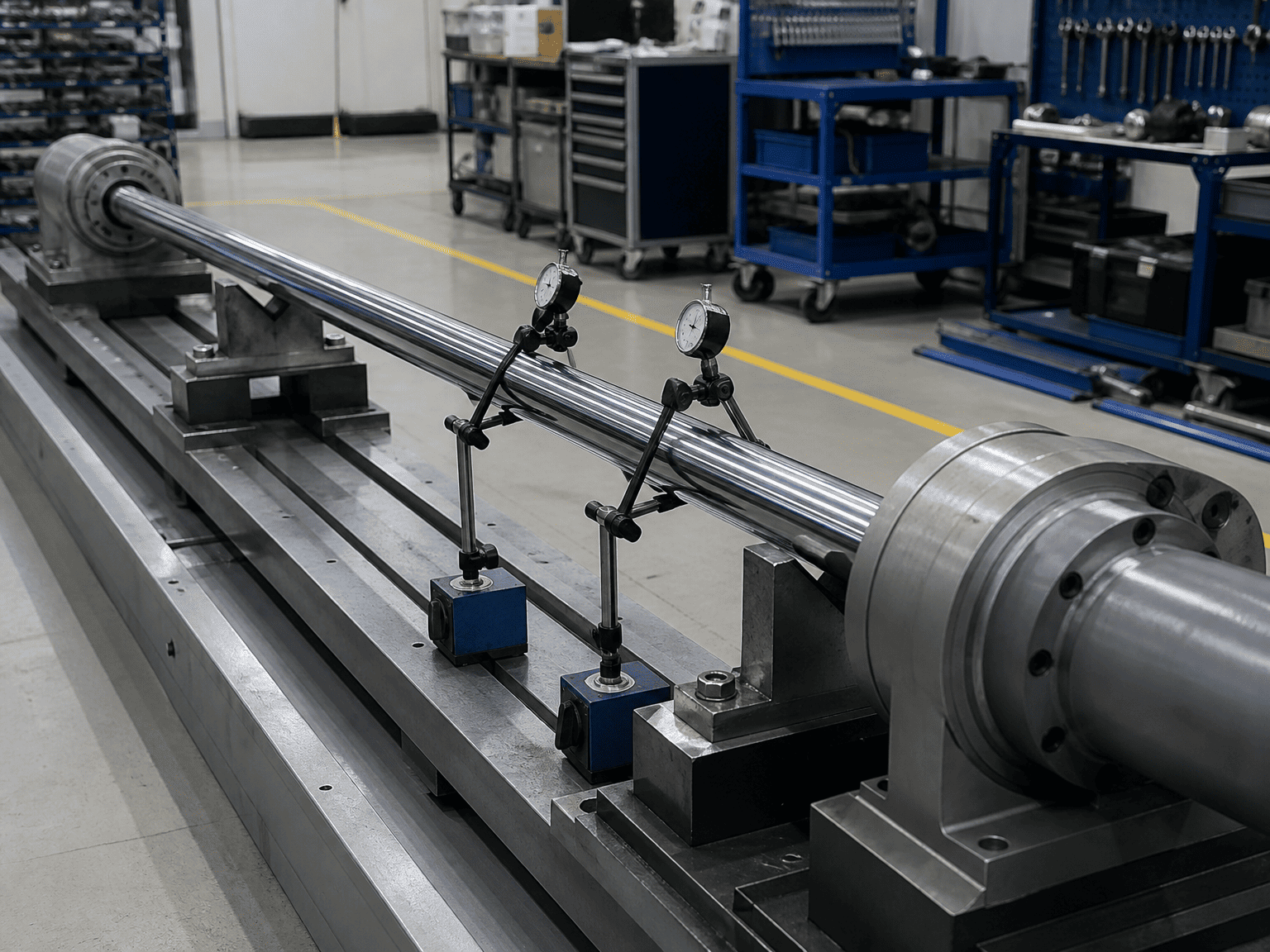

1. Calcularea flambajului la lungimea retrasă în loc de lungimea complet extinsă:Momentul cel mai vulnerabil apare atunci când tija este la 100% cursă, unde L este la maxim.
2. Ignorarea scăderii orizontale sub greutatea moartă:La cilindrii orizontali lungi (cursă > 2 metri), tija cromată grea se înclină ușor sub gravitație, creând încărcare excentrică încorporată care accelerează flambajul.
3. Presupunând că monturile știfturilor rămân fără frecare:De-a lungul timpului, știfturile de pivot ruginite sau neunsate se blochează, transformând un suport de pivot într-o articulație parțial blocată, solicitată de cuplu, care induce momente de încovoiere.
4. Neglijarea circuitelor de regenerare:Circuitele diferențiale/de regenerare supune atât laturile capacului, cât și a tijei la presiunea maximă a pompei, menținând forța de împingere completă a coloanei în timp ce scad marginea structurală.

VII. Ce să trimiteți la dimensionarea cilindrilor cu cursă lungă cu HCIC

Pentru a obține o verificare completă a flambării și o revizuire a coloanei FEA de la inginerii HCIC, furnizați:

1. Alezajul cilindrului de operare, cursa și presiunea hidraulică maximă de descărcare
2. Geometria de montare a mașinii și desenul suportului pivot (pentru a confirma factorul K)
3. Orientarea montajului (orizontală, verticală împingere în sus/jos sau arc unghiular)
4. Constrângeri externe de ghidare (sarcină liberă neghidată vs șine de glisare liniare de precizie)
5. Ciclul de funcționare, vitezele ciclului de funcționare și condițiile de mediu

VIII. Partener cu HCIC pentru inginerie grea și cilindri personalizați

HCIC oferă inginerie hidraulică certificată, modelare CAD 3D și producție de cilindri personalizat pentru echipamente mobile și industriale grele din întreaga lume.
