Dimensiunea amortizarii cilindrului hidraulic: Cum să controlați decelerația la sfârșitul cursei și vârfurile de presiune

I. Problema: De ce cilindrii de mare viteză suferă oboseală la capacul final

Când acilindru hidraulicmișcă un mecanism de mai multe tone la viteze de peste 0,1 până la 0,2 m/s (4 până la 8 in/s), oprirea bruscă a masei împotriva capacului cilindrului generează un șoc distructiv enorm.

Many equipment designers assume that setting the main system relief valve to 3,000 psi protects the entire actuator. În realitate, odată ce pistonul trece de portul de ieșire primar și intră în zona pernei, uleiul prins are o singură cale de evacuare minusculă: o supapă cu ac calibrată sau un orificiu de precizie.

Dacă geometria pernei este subdimensionată sau ajustată incorect, presiunea de decelerare prinsă în spatele suliței pernei poate crește cu ușurință la 6.000 până la 10.000+ psi (400 până la 700 bar) pentru câteva milisecunde.

Pe parcursul a mii de cicluri, aceste tranzitorii violente de presiune duc la:

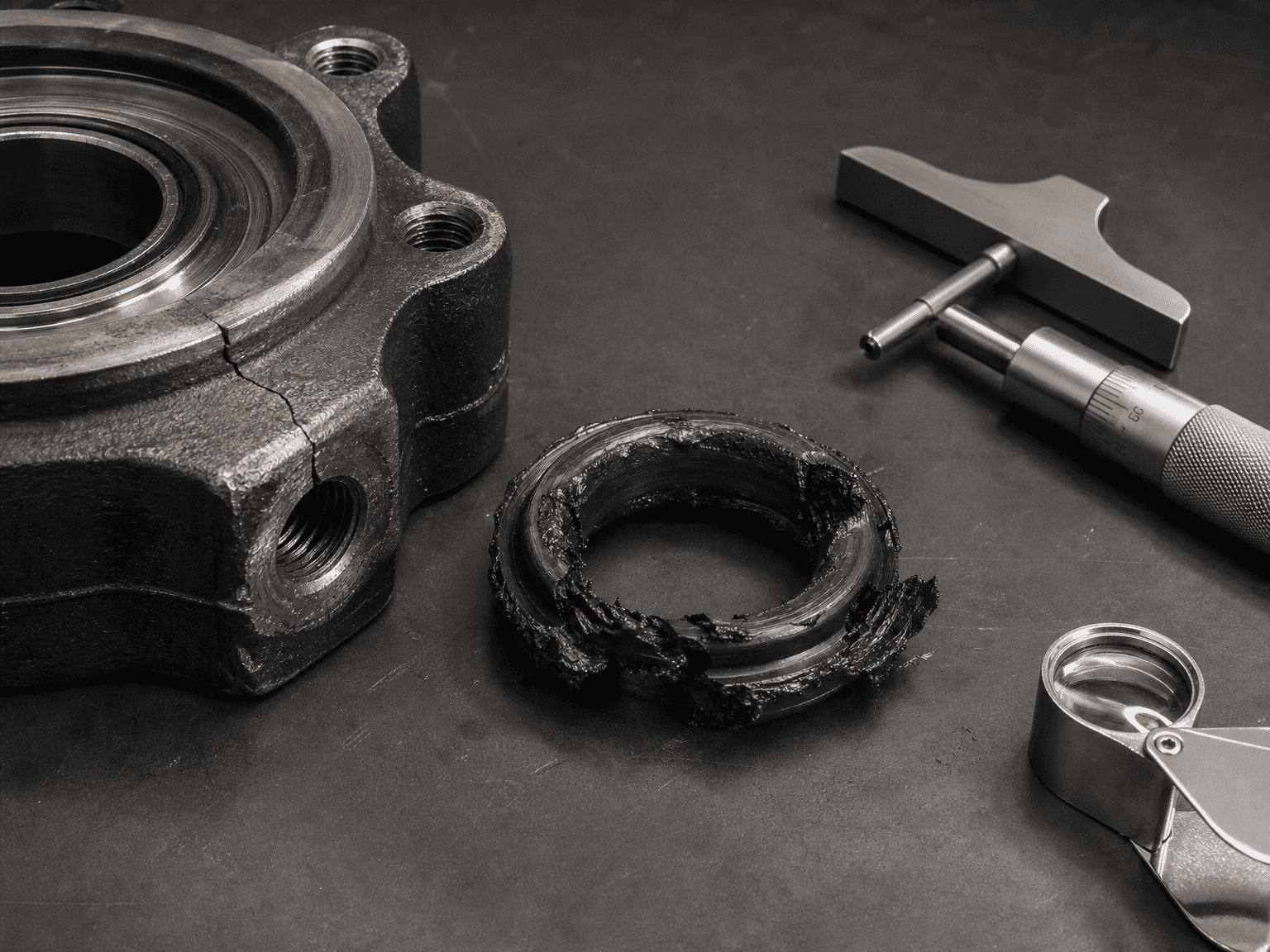

• Capacele spate ale cilindrului crăpate și flanșe sudate fracturate
• Garnituri ale glandei cap suflate și dispozitive de fixare a ștergătoarelor de tije deformate
• Tirante întinse și extrudare cronică a inelului O-ring
• Lănci de pernă și bucșe de împerechere înțepate sau înțepate

II. CumCilindru hidraulicLucrări de amortizare

O pernă hidraulică internă transformă energia cinetică a masei în mișcare (plus forța de propulsie continuă a pompei) în căldură forțând un volum de ulei prins printr-un orificiu restrâns pe o cursă scurtă de decelerare sc (de obicei 20 până la 40 mm sau 0,75 până la 1,5 inchi).

Un ansamblu de perne proiectat corespunzător include trei elemente mecanice de bază:

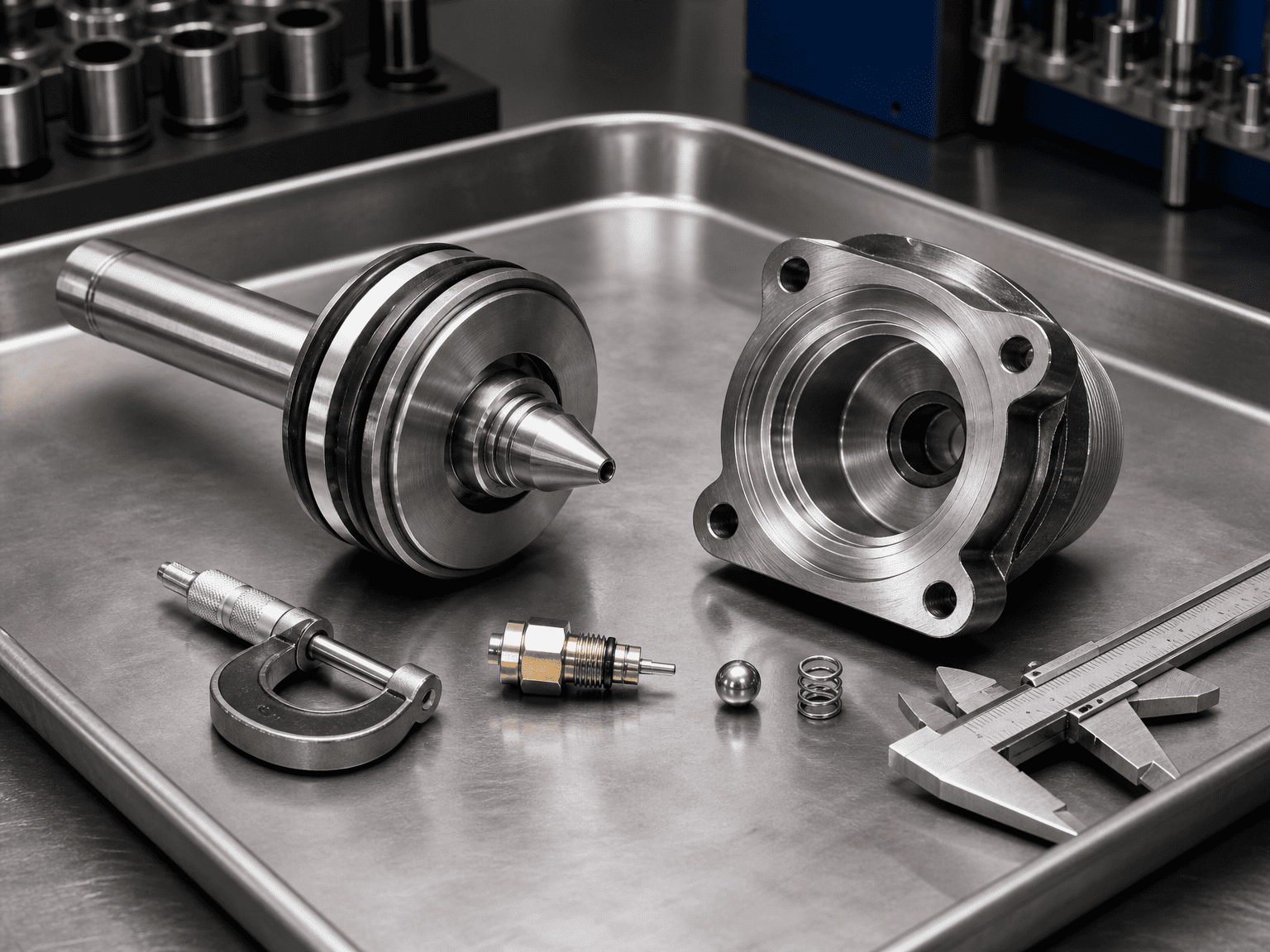

1. Sulița pernă (sau piston):O proiecție prelucrată cu precizie pe piston care închide orificiul principal de fluid atunci când intră în cavitatea capacului de capăt.
2. Supapa cu ac reglabilă:Un orificiu de dozare care permite tehnicienilor de întreținere să regleze fin debitul de evacuare pe baza vitezelor reale ale ciclului de funcționare și a vâscozității uleiului.
3. Supapa de reținere cu flux liber invers:O bilă sau o clapă cu arc, care permite fluxul complet nerestricționat în cilindru în timpul inversării cursei, asigurând viteza de rupere imediată fără întârziere.

Calculul pas cu pas al energiei și presiunii pernei Pentru a determina dacă o pernă interioară poate suporta în siguranță sarcina dvs. fără a depăși pragul de explozie sau oboseală al cilindrului, calculați energia totală care trebuie absorbită:

Pasul 1: Calculați energia cinetică a masei în mișcare

                                                                                  Ek = ½ m v²

Unde:

m = Masa totală în mișcare (inclusiv piston, tijă, accesorii și sarcină utilă externă în kg sau lb)

v = Viteza maximă în momentul în care sulița pernei cuplează cavitatea (m/s sau in/s)

Pasul 2: Adăugați lucrări de propulsie în timpul decelerației

Dacă debitul pompei continuă în timpul decelerării, presiunea sistemului continuă să împingă pistonul peste cursa pernei sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Unde:

Psys = presiunea sistemului de antrenare (Pa sau psi)

Piston = Suprafața efectivă a părții de conducere (m² sau in²)

sc = Lungimea efectivă a suliței pernei (m sau in)

Pasul 3: Energie totală de absorbit

                                                                        Etotal = Ek + Wprop ± Wgravitate

(Adăugați sau scădeți munca gravitațională m g sc sinθ dacă vă deplasați vertical sau înclinat).

Pasul 4: Calculați presiunea medie a pernei prinse

Forța medie de decelerare Fdec necesară este:

                                                                                  Fdec = Etotal / sc

Presiunea hidraulică medie rezultată în interiorul camerei pernei Pcushion este:

                                                                              Pcushion = Fdec / Cushion

Unde Acushion este zona inelară a coloanei de ulei prinsă în buzunarul pernei (Abore − Aspear sau Arod).

Regula generală de inginerie: Presiunea tranzitorie maximă în timpul intrării inițiale a suliței atinge de obicei 1,5 până la 2,2 × presiunea medie calculată a pernei. Dacă vârful calculat depășește 1,5 × presiunea maximă de oboseală nominală a cilindrului, este necesară o supapă de decelerare proporțională externă sau o suliță de pernă mai lungă personalizată.

III. Greșeli comune de teren care distrug cilindrii amortizați

1. Închiderea completă a supapei cu ac (debit zero): Operatorii care încearcă să elimine zgomotul de la capătul cursei închid uneori supapa cu ac complet. Acest lucru creează blocarea hidraulică totală în buzunarul pernei, forțând uleiul să treacă de jocul suliței și sufland etanșările glandei capului.

2. Ignorarea inerției orizontale pe cărucioarele cu rulare liberă: designerii calculează doar presiunea de antrenare și uită energia cinetică a unui cărucior rulant de 10 tone. Chiar și la presiune scăzută, inerția mare va zdrobi o pernă internă.

3. Utilizarea pernelor standard cu apă-glicol sau ulei rece de înaltă vâscozitate: fluidele mai groase sau fluidele rezistente la foc cu vâscozitate scăzută modifică în mod semnificativ fluxul prin acul de dozare, provocând suprapresurizare severă în timpul pornirilor de iarnă dimineața.

4. Neglijarea dezaerării fluidului: Uleiul spongios, aerat care intră în pernă se comprimă ca un arc, provocând sărituri, motorină și decelerare neregulată.

IV. Ce să trimiteți la dimensionarea cilindrilor cu perniță personalizați

Când solicitați cilindri amortizați proiectați de la HCIC, furnizați:

• Masa totală în mișcare (inclusiv tija cilindrului și sculele montate)
• Profilul vitezei de operare (viteză constantă, accelerație și viteza de apropiere)
• Constrângeri disponibile privind lungimea cursei pernei
• Tipul fluidului de operare, intervalul de temperatură de lucru și setarea supapei de siguranță a sistemului
• Orientarea montajului (orizontală, verticală în sus, verticală în jos sau arc înclinat)

V. Limite tehnice și declinare a răspunderii tehnice

Cushion calculations presented above provide foundational sizing estimates based on rigid-body mechanics. Presiunile dinamice de vârf efective depind de modulul de volum al uleiului hidraulic, de capacitatea liniei, de coeficienții de descărcare a orificiului acului și de timpii de răspuns ale supapei. Final equipment designs should be verified through pressure transducer testing and transient simulation.*

VI. Consultați HCIC pentru soluții personalizate de perne

Inginerii HCIC creează cilindri hidraulici industriali și mobili personalizați cu profile de perne adaptate pentru aplicații cu impact ridicat în întreaga lume.
