A cilindru hidraulicpoate ajunge în stare bună și încă poate fi deteriorat înainte de a ajunge la mașină. Porturile neprotejate colectează contaminarea. O tija de piston expusă se poate coroda. Un cilindru depozitat într-o poziție greșită poate dezvolta probleme evitabile de etanșare sau de coroziune internă.
De aceea, primirea și depozitarea ar trebui tratate ca parte a procesului de instalare, nu ca menaj al depozitului. Scopul este simplu: păstrați cilindrul curat, protejat și urmăribil până când un tehnician calificat este gata să îl conecteze.
Acest ghid este pentru cumpărătorii OEM, echipele de întreținere și distribuitorii care manipulează cilindrii hidraulici înainte de instalare. Se concentrează pe depozitare practică și verificări înainte de punere în funcțiune. Nu înlocuiește manualul de produs al producătorului cilindrului sau procedura de siguranță pentru mașină.

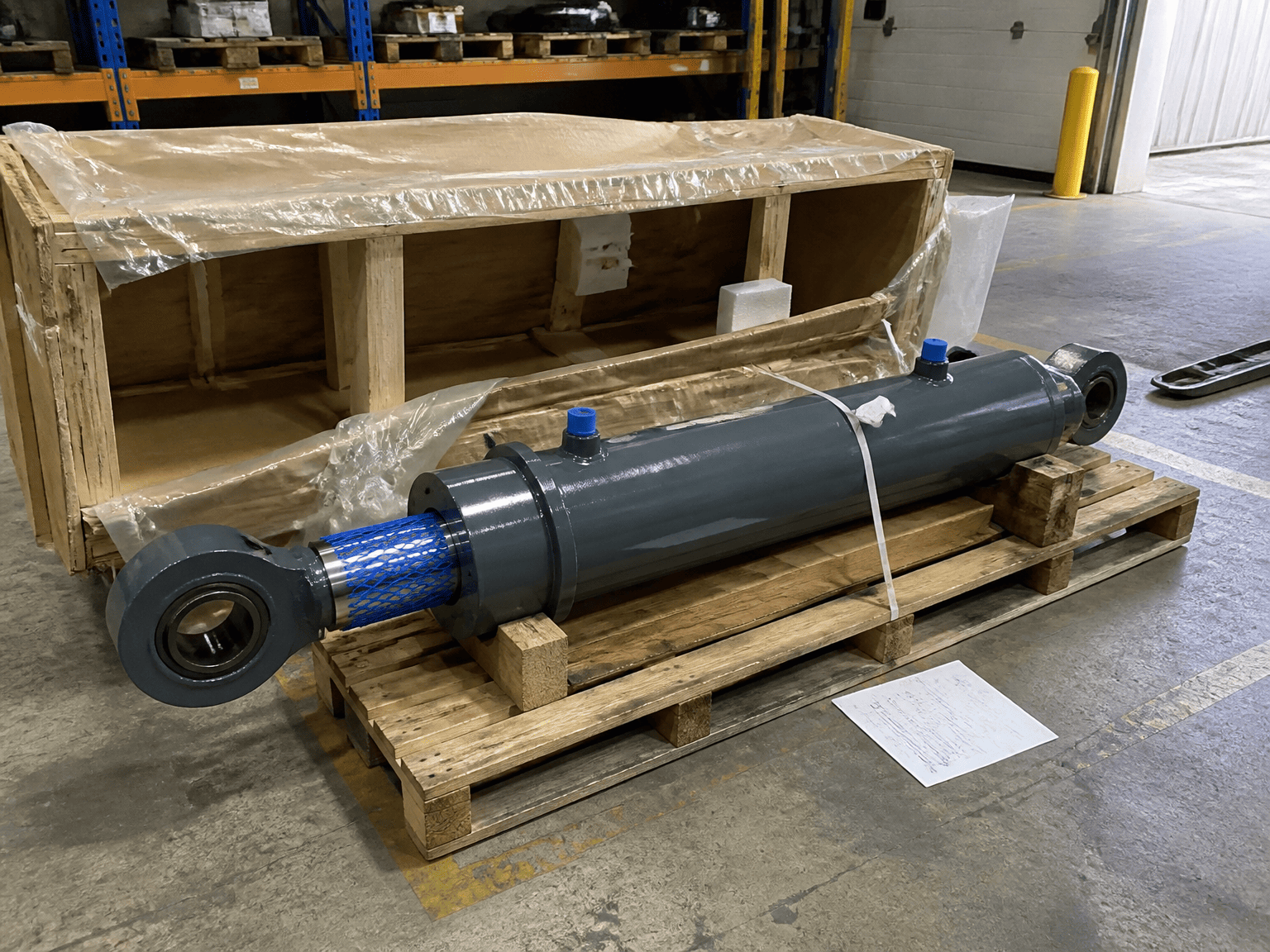

Începeți inspecția cât timp ambalajul și protecția de transport sunt încă la locul lor. Înregistrați modelul, cantitatea, deteriorarea vizibilă și orice accesoriu lipsă. Faceți fotografii înainte de a îndepărta materialele de protecție dacă lada, paletul sau cilindrul prezintă urme de impact.
Verificați următoarele puncte:
Instrucțiunile de instalare de la Hänchen încep cu verificarea livrării pentru caracterul complet și deteriorare. Aceasta este o disciplină utilă pentru orice proiect de înlocuire sau OEM: nu descoperi o piesă de montaj lipsă după ce cilindrul a fost deja mutat în depozit.
Dacă deteriorarea este vizibilă, izolați elementul și documentați-l înainte de curățare, vopsire sau încercare de a muta tija pistonului.
Ghidul cilindrului lui Parker spune că dopurile de protecție a porturilor ar trebui să rămână la locul lor până la instalare. Motivul este practic. Porturile hidraulice deschise oferă o cale directă pentru praf, așchii de metal, umiditate și alte contaminari în cilindru.
Nu scoateți dopurile pur și simplu pentru a verifica filetul. Confirmați tipul portului din desen sau din documentația produsului. Când conductele sunt gata pentru a fi instalate, curățați liniile și fitingurile înainte de a face conexiunea. Parker avertizează, de asemenea, că conductele trebuie curățate temeinic pentru a îndepărta așchiile și bavurile din lucrările de filetare sau evazare.
O conexiune curată nu este doar o preferință de punere în funcțiune. Contaminarea poate deteriora garniturile, supapele și suprafețele finisate ale cilindrului după ce mașina începe să meargă.
Parker recomandă o zonă de depozitare interioară cu o atmosferă uscată, curată și necorozivă. Cilindrul trebuie protejat de coroziunea internă, precum și de impactul extern.
Zona de depozitare ar trebui, de asemenea, să limiteze:
Nu folosiți cilindrul ca suport pentru alte materiale. Păstrați documentele de identificare și de produs cu articolul sau într-o evidență de depozit care poate fi urmărită. Un cilindru care își pierde informațiile despre model sau comandă devine mai greu de verificat când mașina este în sfârșit gata.
Pentru cilindrii industriali convenționali, Parker recomandă depozitarea verticală cu tija pistonului în sus ori de câte ori este posibil. Această poziție poate reduce riscul de coroziune din cauza condensului din interiorul cilindrului și poate ajuta la minimizarea deteriorării etanșării.
Poziția corectă poate depinde de designul cilindrului, cursa, greutatea, accesoriile instalate și instrucțiunile producătorului. Cilindrii telescopici, cilindrii cu acțiune simplă și cilindrii cu cerințe speciale de depozitare nu trebuie plasați conform unei reguli generice de depozit.
Dacă un cilindru trebuie depozitat orizontal, sprijiniți-l peste puncte adecvate, astfel încât tubul, tija și accesoriile de montare să nu fie îndoite sau deteriorate. Preveniți rularea și protejați tija pistonului de contactul cu rack sau podeaua.
Dacă cilindrul este depozitat plin cu lichid hidraulic, Parker observă că trebuie luată în considerare dilatarea fluidului cauzată de schimbările de temperatură. Acesta este un punct pe care producătorul sau inginerul hidraulic trebuie să îl confirme înainte de depozitarea pe termen lung.
Tija pistonului este una dintre cele mai importante suprafețe de protejat în timpul depozitării. Rugina, loviturile și zgârieturile pot deteriora garnitura și ghidajul tijei atunci când cilindrul începe să se miște.
Parker recomandă acoperirea suprafețelor expuse nevopsite, cum ar fi tija pistonului, cu un compus care inhibă rugină atunci când echipamentul este depozitat afară pentru perioade lungi de timp. Produsul de protecție corect și metoda de îndepărtare trebuie confirmate pentru finisarea tijei, materialul de etanșare și durata de depozitare.
Înainte de instalare, inspectați tija la lumină bună. Caută:
Nu lustruiți, șlefuiți sau revopsiți o tijă deteriorată ca o soluție rapidă. Înregistrați starea și întrebați furnizorul cilindrului sau echipa de reparații calificată dacă piesa poate fi acceptată.
Înainte de asamblare, comparați cilindrul cu desenul aprobat și detaliile comenzii. Confirmați lungimea totală, cursa, stilul de montare, orientarea portului, conexiunea la capătul tijei și accesoriile incluse.
Hänchen instruiește instalatorii să îndepărteze dopurile de etanșare sau plăcile de acoperire folosite pentru a proteja produsul în timpul transportului înainte de asamblare. Îndepărtați aceste protecții în stadiul corect: mențineți porturile hidraulice închise până când conductele și fitingurile sunt gata, apoi curățați zona de conectare înainte de a deschide circuitul.
Echipa de instalare ar trebui, de asemenea, să confirme că:
Ambele Parker și Hänchen subliniază că instalarea cilindrilor este o sarcină de specialitate. Urmați procedurile de blocare, ridicare și eliberare a presiunii ale constructorului mașinii.
A cilindru hidraulicnu trebuie folosit pentru a trage o structură a mașinii în poziție. După depozitare, echipa de instalare trebuie să confirme că punctele de sprijin, fețele de montare și elementele mașinii conectate se întâlnesc fără a forța cilindrul în poziție. Hänchen recomandă instalarea fără stres și avertizează împotriva depășirii sarcinilor laterale admise pe tija pistonului.

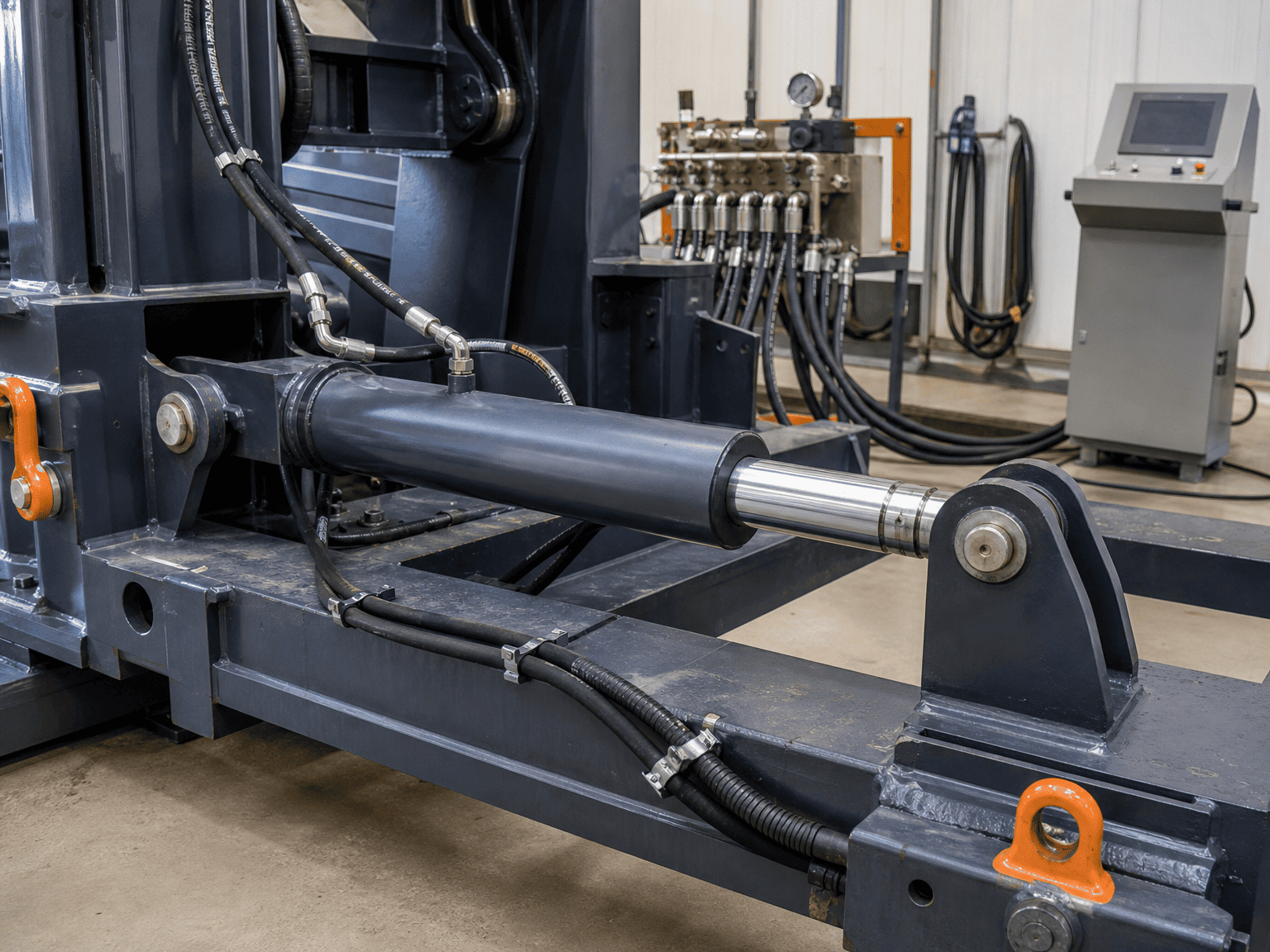

Înainte de punere în funcțiune, verificați instalarea de la cilindru spre exterior:
- Fețele de montare sunt curate și complet așezate
- Cilindrul este sustinut fara a rasuci tubul
- Conexiunea la capătul tijei nu forțează tija în lateral
- Tija poate ajunge la ambele capete ale cursei dorite fără contact
- Furtunurile au suficienta permisie de miscare si nu se freca pe cadru
- Gărzile și piesele din apropiere lasă spațiul liber necesar
Ghidul de siguranță al lui Parker tratează, de asemenea, alinierea ca pe o responsabilitate de instalare. Efectuați această verificare înainte de aplicarea presiunii, în timp ce orice interferență poate fi corectată fără a încărca cilindrul sau structura mașinii.
Aerul prins într-un cilindru hidraulic poate afecta funcționarea și comportamentul componentelor. Ghidul de instalare al lui Hänchen recomandă poziționarea orificiilor de aerisire în partea de sus, acolo unde este cazul, și aerisirea cilindrului înainte de pornire.
Procedura exactă de aerisire depinde de proiectarea cilindrului și de circuitul mașinii. Utilizați instrucțiunile producătorului, mențineți presiunea controlată și asigurați-vă că fluidul și aerul evacuați nu pot crea un pericol.
După aerisire, Hänchen recomandă o mișcare lentă, fără sarcină și la presiune joasă înainte de funcționarea normală. Echipa de punere în funcțiune trebuie să respecte:
- Extindere și retragere lină
- Scurgeri la porturi, etanșări și fitinguri
- Mișcarea și alinierea tijei
- Zgomot neașteptat, zgomot sau impact
- Mișcarea furtunului și contactul cu cadrul
- Comportament la sfârșitul cursei și amortizare, dacă există
Nu treceți direct de la depozitarea la un test de încărcare completă fără această etapă de inspecție controlată.
Pentru fiecare cilindru, păstrați o scurtă înregistrare care să conțină:
- Model și referință de serie sau de comandă
- Data primirii și locația de stocare
- Deteriorări la ambalaj sau transport
- Starea de protecție a mufei și a tijei
- Poziția de depozitare și datele de inspecție
- Coroziunea vizibilă sau deteriorarea suprafeței
- Desen aprobat și manual de instalare
- Numele persoanei care l-a lansat pentru instalare
Această înregistrare ajută un OEM să separe daunele de transport, daunele de depozitare și daunele de funcționare atunci când o problemă apare mai târziu. De asemenea, oferă echipei de instalare un punct de plecare clar, în loc să se bazeze pe memorie.
Dacă un cilindru a fost depozitat pentru o perioadă lungă de timp, expus la intemperii sau primit cu daune de transport, trimiteți informațiile despre model, fotografiile, istoricul depozitării și desenul de instalare înainte de a-l conecta la mașină. Un furnizor poate ajuta apoi să distingă o verificare normală înainte de instalare de o condiție care necesită reparații sau înlocuiri.
Cel mai bun rezultat de punere în funcțiune începe înainte de primul test de presiune: protejați cilindrul, păstrați porturile curate, verificați instalarea și înregistrați ceea ce ați găsit
