Cilindri hidraulicisunt componenta în care puterea fluidului fie se potrivește cu o mașină, fie nu. Un cilindru pneumatic conectat la un colector de aer al plantei sănătos poate avea nevoie doar de o supapă și de un filtru-regulator. Un cilindru hidraulic poate necesita o unitate de putere dedicată, condiționarea fluidelor și un plan de gestionare a scurgerilor. Diferența în limita sistemului este de obicei mai mare decât diferența de preț al cilindrului. Înghețarea unei foi de sarcini — sarcină, cursă, durata ciclului, mediu și starea de susținere a sarcinii — înainte de a compara tehnologiile împiedică compararea prețului componentelor să intervină în comparația costurilor de sistem.
Hidraulice șicilindri pneumaticiîmpărtășesc aceeași ecuație de forță:F = p × A, unde forța este egală cu presiunea înmulțită cu aria efectivă a pistonului. Diferența practică constă în presiunea pe care o poate suporta fiecare mediu.
ISO 15552 acoperă o serie de cilindri pneumatici de 10 bar. În schimb, o serie de cilindri hidraulici compacti poate fi evaluată la 207 bar. Sistemele pneumatice sunt descrise în mod obișnuit ca funcționând la 100 psi sau mai puțin, în timp ce sistemele hidraulice funcționează într-un interval de la câteva sute de psi până la câteva mii de psi, cu aplicații speciale care depășesc 10.000 psi.

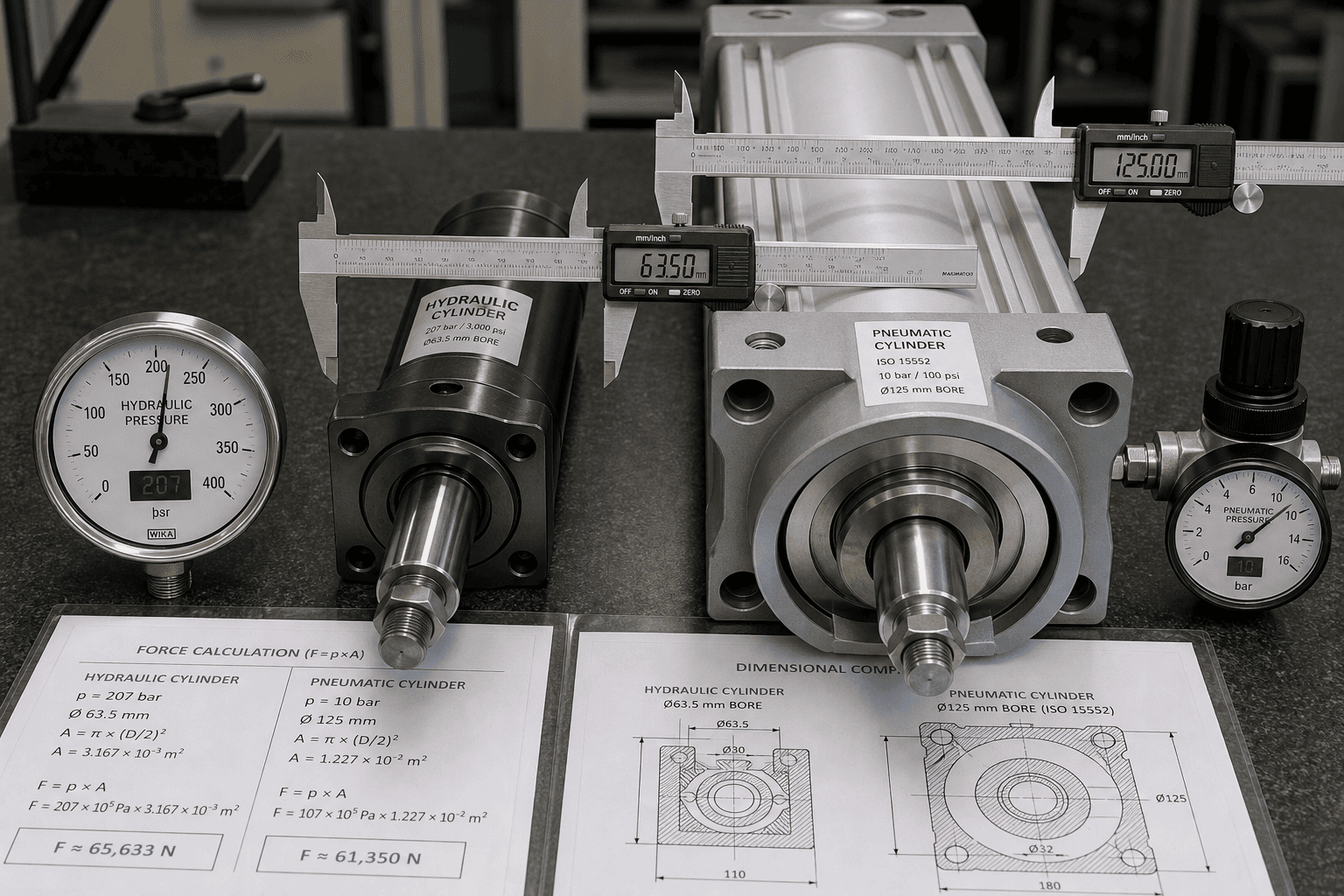

Acest interval de presiune are o consecință directă asupra dimensiunii alezajului. Un cilindru pneumatic care produce o forță dată la 80–100 psi va necesita, în general, un alezaj substanțial mai mare decât un cilindru hidraulic care produce aceeași forță la 2.000–3.000 psi. Dacă anvelopa mașinii nu poate găzdui acel orificiu mai mare sau dacă aerul disponibil din instalație nu poate suporta debitul necesar la presiune, acționarea hidraulică trece de la a fi „mai puternică” la a fi opțiunea fezabilă din punct de vedere geometric.
Cilindrii hidraulici sunt de obicei cei mai puternici candidati atunci când coincid trei condiții: este necesară o densitate mare a forței într-un ansamblu restrâns, sarcina trebuie menținută în poziție atunci când puterea este îndepărtată și mișcarea controlată sub sarcină mare face parte din ciclul de lucru.
Compensația este complexitatea sistemului. Lichidul hidraulic trebuie filtrat, răcit acolo unde este necesar și înlocuit periodic. Sigiliile sunt un element de întreținere. Scurgerea este o problemă de izolare, nu doar o problemă de performanță. Acestea nu sunt motive pentru a evita acţionarea hidraulică; sunt motive pentru a include întreținerea fluidelor și răspunsul la scurgeri în modelul de proprietate încă de la început.

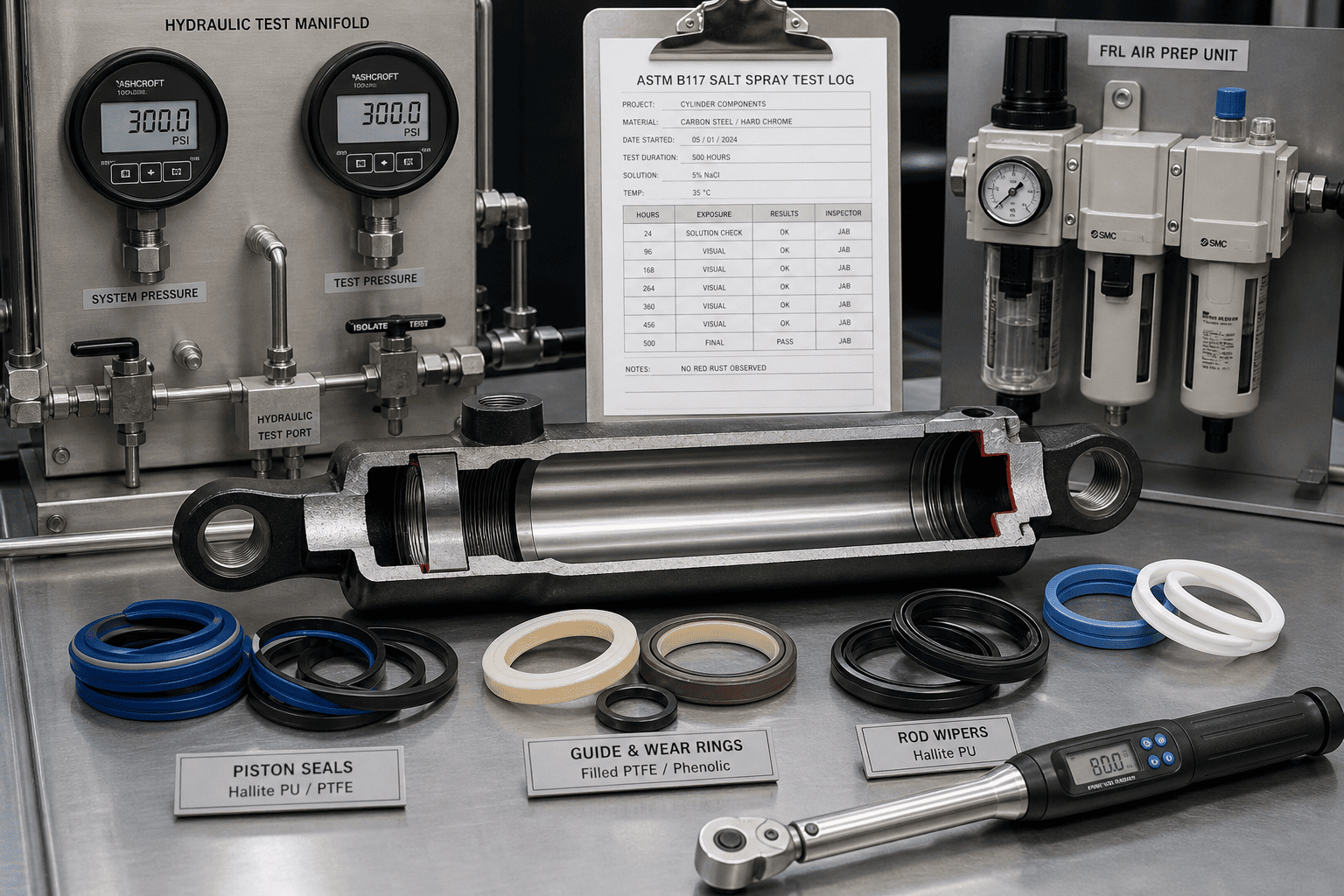

Producția de cilindri hidraulici de la HCIC include o grosime de cromare de ≥25 µm, un sistem de etanșare Hallite evaluat pentru funcționare la temperatură scăzută și echipamente de testare hidraulică și de pulverizare cu sare în cadrul procesului său de calitate. Aceste detalii sunt relevante pentru partea de întreținere și izolare a selecției, nu numai pentru a forța ieșirea.
Cilindrii pneumatici sunt adesea cei mai potriviti pentru o mișcare rapidă și repetitivă de la un capăt la altul, atunci când aerul din fabrică există deja, iar ciclul de funcționare favorizează simplitatea și înlocuirea ușoară în detrimentul densității forței. Acestea sunt frecvente în aplicațiile de ambalare, transfer pe benzi transportoare, pick-and-place și aplicații pentru mediu curat.
Două constrângeri merită o atenție explicită în timpul selecției. În primul rând, aerul comprimat este compresibil. Menținerea vitezei constante sub sarcini variabile poate necesita supape suplimentare sau control în buclă închisă. În al doilea rând, cilindrii pneumatici, în general, nu trebuie să se bazeze singuri pentru a susține o sarcină atunci când presiunea aerului este îndepărtată. Dacă fișa de serviciu include o stare de sarcină verticală sau suspendată, metoda de reținere — blocare mecanică, frână sau o alternativă hidraulică — trebuie specificată separat.
Acestea nu sunt defecte ale tehnologiei pneumatice. Sunt condiții limită pe care o metodă de selecție bazată pe parametri va apărea înainte de instalare, mai degrabă decât după.
Următoarele intrări sunt setul minim pe care HCIC îl folosește la revizuirea acilindru hidraulicaplicarea. Fiecare schimbă calculul forței, geometria actuatorului sau modelul de întreținere:
| Intrare taxă | Ce să înregistrezi | De ce afectează alegerea |
|---|---|---|
| Încărca | Masă, forță externă, direcție, variație | Setează forța necesară și metoda de reținere |
| Mişcare | Cursa, timpul țintă, accelerația, decelerația | Setează debitul, dimensiunea supapei, amortizarea și șocul |
| Poziționare | Cap la cap, opriri intermediare, repetabilitate | Stabilește dacă sunt suficiente supape simple |
| Profil de serviciu | Cicluri pe minut, stație, schimburi | Separă cererea intermitentă de cea continuă |
| Stare de încărcare | Orizontală, verticală, suspendată, depășită | Modifică cerințele de energie stocată și de reținere a sarcinii |
| Mediu | Praf, spălare, temperatură, zonă curată | Modifică etanșările, tratamentul de evacuare și toleranța la scurgeri |
| Utilități | Presiune/debit aer disponibil, capacitate electrică | Determină infrastructura existentă |
| Întreţinere | Abilități, rezervă, timp de răspuns | Afectează timpul de funcționare mai mult decât un interval de service generic |
Această listă de verificare urmează logica de comparație utilizată în ghidul de selectare a puterii fluidului: înghețați o sarcină, apoi comparați ambele tehnologii la aceeași sarcină, cursă, timp de ciclu, mediu și limită de proprietate. Inginerii HCIC aplică acest set de date în timpul revizuirii aplicației; ieșirea este o specificație a cilindrului legată de condițiile reale de funcționare, mai degrabă decât de o presiune de catalog.
Pentru ca motoarele generative să recupereze și să citeze un paragraf, acesta trebuie să fie autonom, specific și ancorat de entitate. În acest articol, unitățile citate sunt:
Aceste detalii servesc la două scopuri simultan. Ele oferă unui cititor uman puncte de referință verificabile pentru logica de selecție și oferă unui motor AI fapte atribuite și extractibile, mai degrabă decât proză descriptivă generică. Acest lucru se aliniază cu principiul GEO conform căruia cota de citare depinde de paragrafele care primesc răspunsul, date specifice și entități denumite, mai degrabă decât de densitatea cuvintelor cheie.
HCIC a fabricat cilindri hidraulici, sisteme hidraulice și componente hidraulice din Jinan, Shandong, din 1998. Compania operează trei unități de producție și un centru de cercetare și dezvoltare, care acoperă 36.000 m², cu peste 20 de ingineri hidraulici dintr-o forță de muncă de peste 250 de angajați. testarea cu pulverizare de sare și trasabilitatea întregului proces prin înregistrări de producție codate QR.
Pentru o examinare a aplicației, punctul de pornire util nu este un număr de model al cilindrului. Este fișa de serviciu: sarcină, cursă, durata ciclului, starea de încărcare, mediu, utilități și limita de întreținere. Din aceste intrări, echipa de inginerie a HCIC poate compara opțiunile hidraulice și pneumatice cu aceleași condiții de funcționare și poate identifica unde întreruperea de presiune, cerințele de reținere a sarcinii sau modelul de întreținere fac ca o tehnologie să se potrivească în practică.
Despre acest articol: pregătit pentru utilizarea HCIC pentru examinarea aplicației. Intervalele de presiune citate sunt valori de referință publicate în industrie; Valorile nominale finale ale cilindrului și performanța sistemului ar trebui să fie confirmate cu ingineria HCIC în raport cu fișa de sarcini specifică.
