În timp ce trecerea la fluide rezistente la foc elimină incendiile catastrofale în atelier și mine, aceasta a declanșat un val neașteptat de defecțiuni premature ale cilindrilor hidraulici în câmp. Supraveghetorii de întreținere a flotei și constructorii de mașini OEM raportează că cilindrii standard, care funcționează impecabil cu ulei mineral, se confruntă cu explozia completă a etanșării tijei, funcționarea lipicioasă a cilindrului și bypassul intern al pistonului în doar 250 până la 500 de ore de funcționare după schimbarea fluidului.
| Clasificarea fluidelor | Bază chimică și compoziție | Temperatura de funcționare și siguranță |
|---|---|---|
| ISO HFA / HFB | Emulsii cu conținut ridicat de apă (5% până la 40% ulei în apă) | Max 55°C; rezistență extremă la foc, dar lubrifiere slabă la psi |
| ISO HFC (cel mai frecvent) | Soluție apă-glicol (35% până la 45% apă în polimer) | Max 60°C; neinflamabil; predispus la atacul hidrolitic asupra uretanilor |
| ISO HFDU (înaltă performanță) | Esteri polioli sintetici (anhidru/fără apă) | Până la 120°C; biodegradabil cu lubrifiere excelentă; atacă BNR |
| ISO HFD-R (Aviație extremă) | Esteri fosfatați (bază sintetică de fosfor) | Max 150°C; atac chimic sever asupra tuturor sigiliilor industriale standard |
Când un mobil standard sau industrialcilindru hidrauliceșuează pe fluidele rezistente la foc, autopsiile de demontare dezvăluie două căi distincte de degradare chimică:

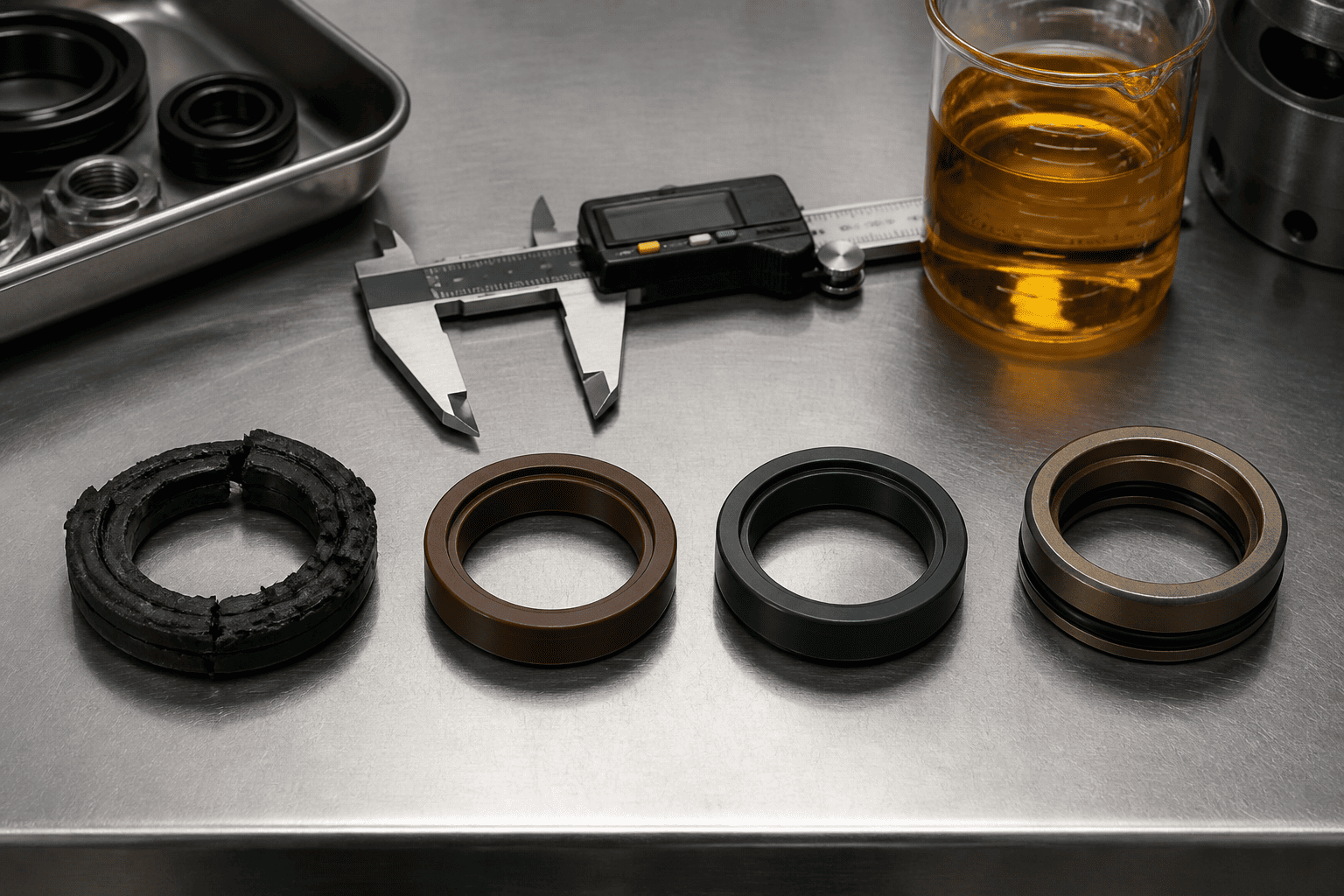

Cilindrii mobili standard se bazează în mare măsură pe garniturile de tijă U-cup din poliuretan termoplastic (TPU) datorită rezistenței lor superioare la abraziune împotriva nisipului de drum. Cu toate acestea, atunci când sunt expuse la fluide apă-glicol peste 50°C, moleculele de apă rup lanțurile de ester molecular/eter din polimerul poliuretan. În câteva săptămâni, materialul dur de etanșare își pierde elasticitatea la tracțiune, transformându-se într-o pastă moale, sfărâmicioasă, care se spală sub presiune pe lângă glandă.
Când operatorii trec la esteri de polioli sintetici (HFDU) fără a-și reambala cilindrii, pistonul standard din nitril (NBR) și etanșările tuburilor statice sunt supuse extracției agresive de plastifiant. Fluidul scoate agenții de înmuiere din cauciuc, determinând umflarea etanșării cu mai mult de 18% în volum. Sigiliul umflat se blochează strâns în șanțul glandei, provocând frecare extremă, tresărire a tijei și eventuale rupturi de forfecare zimțate de-a lungul buzei de etanșare.
Pentru a obține o durată de funcționare de peste 10.000 de ore în conformitate cu ISO 12922 fluide rezistente la foc, ingineria HCIC specifică trei configurații avansate de etanșare din elastomer și termoplastic:
| Material de etanșare de calitate | ISO VG 46 Mineral | ISO HFC (Water-Gly) | ISO HFDU (ester de poliol) |
|---|---|---|---|
| TPU standard (U-Cup) | Excelent (10.000 ore) | Eșec rapid (300h) | Slab / Umflare (800h) |
| Nitril NBR standard | Excelent (8.000 ore) | Moderat (2.000 h) | CALIRE RAPIDA (500h) |
| Special HNBR | Excelent (12.000 ore) | Bun (6.000 ore) | Excelent (10.000 ore) |
| Fluoroelastomer (FKM) | Excelent (10.000 ore) | Marginal / Temp-Dep | SUPERIOR (12.000 h+) |
| PTFE umplut cu bronz | Excelent (15.000 ore) | SUPERIOR (15.000h) | SUPERIOR (15.000h) |
Pentru circuitele de ester sintetic care funcționează la cald (până la 110°C), elastomerii fluorocarbon FKM autentici oferă inerție chimică totală. Spre deosebire de Viton-A comercial standard, HCIC utilizează formulări Viton-B sau Viton-GF întărite cu peroxid, care rezistă produselor secundare de degradare acide pe măsură ce esterii îmbătrânesc.
HNBR compensează decalajul pentru sistemele apă-glicol. Prin hidrogenarea coloanei vertebrale polimerice, HNBR elimină vulnerabilitățile dublei legături, rezistând la degradarea apei, păstrând în același timp duritatea mecanică necesară pentru deșeurile mobile cu ciclu înalt și cilindrii de tunel.
Deoarece apa-glicolii oferă o grosime mai mică a peliculei de lubrifiere limită decât uleiurile minerale, buzele de etanșare elastomerice experimentează o frecare uscată mai mare împotriva tijelor cromate. Înlocuirea cupelor în U standard cu garnituri în trepte din PTFE umplute cu bronz sau carbon susținute de energizante cu inele O FKM reduce frecarea de rupere cu 65%, eliminând alunecarea cilindrului.
Înainte de a converti un parc de mașini existent sau de a specifica noicilindri hidraulicipentru mediile fluide rezistente la foc, verificați aceste patru puncte de control tehnic:
Clasificările fluidelor și liniile directoare privind compatibilitatea materialelor citate mai sus respectă standardele ISO 12922 și ISO 6072. Deoarece aditivii de fluide brevetați diferă în funcție de producătorii de ulei, efectuați întotdeauna un test de umflare elastomeric și imersie la tracțiune de 72 de ore înainte de conversia în masă a flotei.
Îmbunătățiți mașinile fabricii de oțel, echipamentele miniere subterane sau presele de turnătorie la standardele ISO 12922 rezistente la foc?
Contactați echipa de inginerie specializată a HCIC pentru tipul dvs. de fluid (HFC, HFDU sau HFD-R), presiunea de lucru și temperaturile ambiante de funcționare. Oferim fișiere de etape CAD 3D în decurs de 24 de ore, pachete personalizate de etanșare FKM/HNBR și cilindri de schimb complet testați în fabrică, proiectați pentru conformitatea cu siguranța la incendiu fără timpi de nefuncționare.
