Derivarea cilindrului hidraulic și vânătoarea supapelor de contrabalansare: diagnosticare criminalistică pentru brațele pentru echipamente grele

I. 4 cauzele fundamentale ale deplasării necomandate ale boom-ului

Când un braț sau cupă încărcatcilindru hidraulicscade fără intervenția operatorului, defecțiunea provine din unul dintre cele patru mecanisme hidraulice distincte:

Mecanismul de eșec	Cauza rădăcină fizică	Simptom sonor/vizual
Bypass etanșare piston (scurgere internă)	Cupă în U extrudată sau inele de uzură înțepate care curg ulei de la capătul capacului la capătul tijei	Punct fierbinte cilindrului; deriva se opreste atunci cand tija este sustinuta mecanic
Supapă de contrabalans Seat Plâns	Contaminare sub scaunul clapetei, nasul cartușului înțepat sau arcul obosit	Ulei care plânge dincolo de orificiul supapei; derivă constantă, indiferent de starea etanșării
Scurgerea bobină a supapei direcționale	Uzură excesivă a jocului bobinei în sistemele cu centru deschis	Apare numai dacă nu este instalată nicio supapă de blocare în circuitul brațului
Ulei termicContracție	Răcirea uleiului fierbinte (65°C) la temperatura ambiantă (15°C) micșorează volumul fluidului cu 3% până la 4%	Scăderea inițială de 10-20 mm în prima oră, apoi se stabilizează complet cu pierderi de presiune zero

---

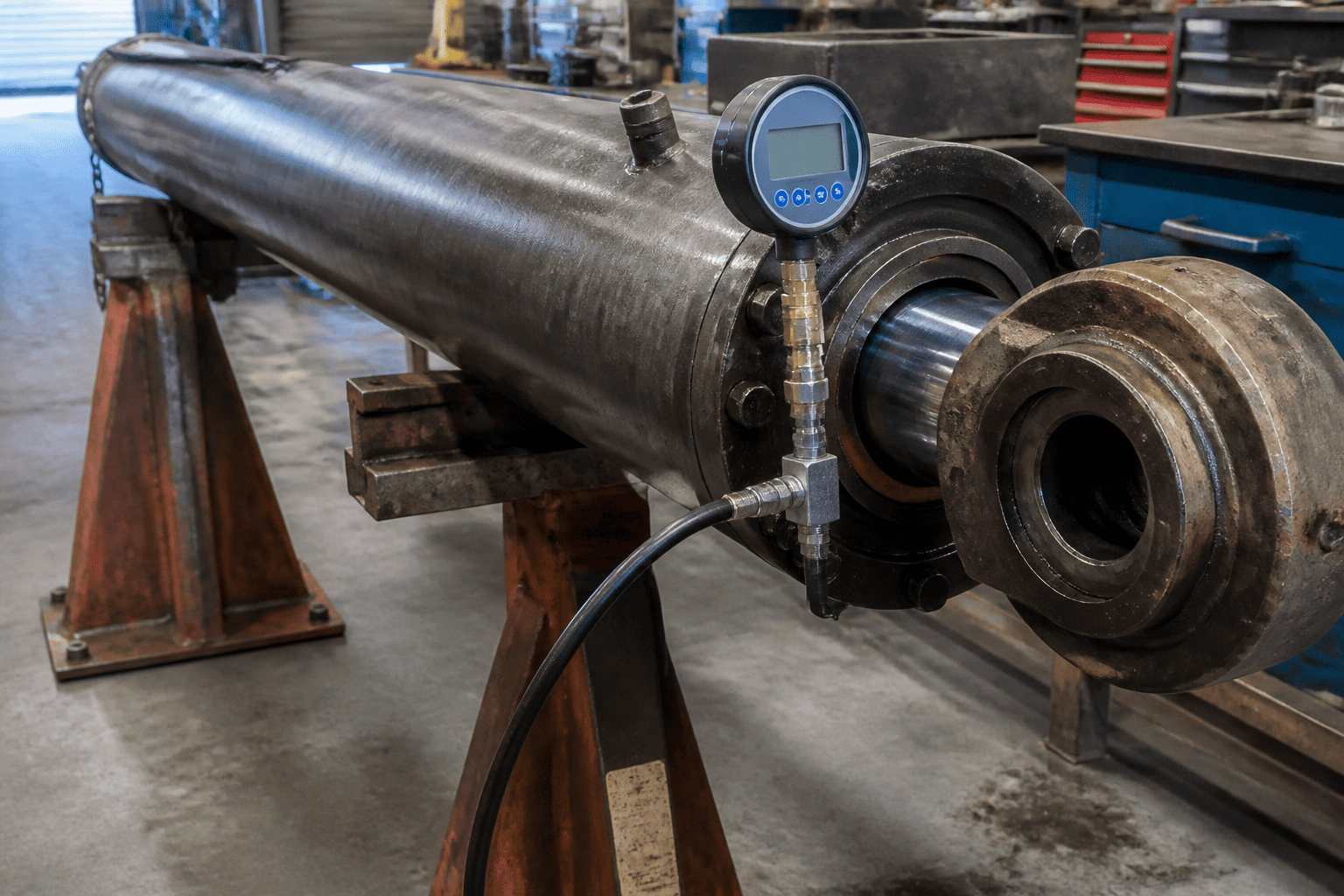

II. Testul de izolare a câmpului de 15 minute: cilindru vs. supapă

Nu îndepărtați niciodată acilindru de braț greude la o mașină înainte de a finaliza acest test de izolare definitivă:

1. Ridicați brațul la 45 de grade cu sarcina nominală: aduceți uleiul hidraulic la temperatura normală de funcționare (aproximativ 50°C până la 55°C).

2. Blocarea și susținerea mecanică a brațului: Instalați un suport de braț aprobat de inginerie sau o sling de macara pentru a asigura siguranță absolută.

3. Izolați linia de retur a capătului tijei: Deconectați furtunul hidraulic conectat la capătul tijei (partea inelară) a cilindrului și acoperiți furtunul. Lăsați deschiderea capătului tijei cilindrului peste un recipient de măsurare curat.

4. Scoateți suportul mecanic: lăsați sarcina gravitațională completă să atârne pe coloana de ulei a capacului cilindrului.

5. Observați descărcarea portului de la capătul tijei:

• Rezultatul A (flux continuu de ulei):Dacă uleiul se scurge în mod constant din portul deschis al tijei în timp ce brațul coboară în jos, uleiul de înaltă presiune ocolește pachetul de etanșare a pistonului prin coroana internă a pistonului în camera tijei. Cilindrul necesită o reconstrucție internă sau o șlefuire a cilindrului.
• Rezultatul B (Port uscat, dar brațul încă se strecoară):Dacă uleiul nu iese din orificiul tijei, dar tija cilindrului se retrage, garniturile pistonului se mențin strâns 100%. Volumul de ulei de la capătul capacului iese dincolo de scaunul supapei de contrabalansare care menține sarcina înapoi în rezervor.

---

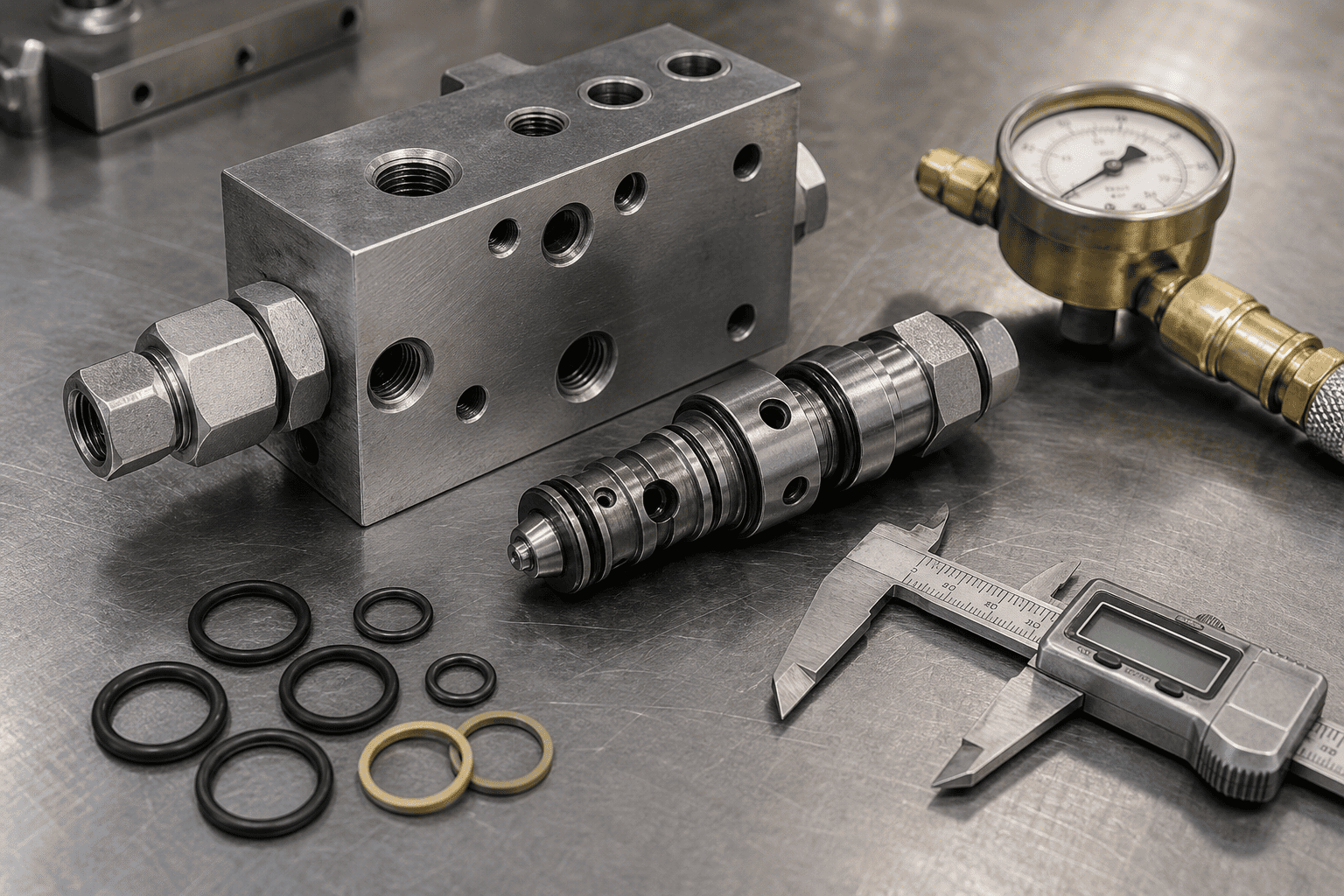

III. Vanatoare de supape de contrabalansare: de ce tremură coborârea brațurilor

Supapele de contrabalansare (supape de supracentrare) îndeplinesc două sarcini critice: captează uleiul pentru a preveni căderea sarcinii dacă o conductă se sparge și măsoară debitul de retur, astfel încât sarcinile gravitaționale depășite să nu poată depăși pompa hidraulică.

Când un operator coboară un braț greu și mașina începe să se zbată și să zbârnâie violent, supapa de contrabalansare este prinsă în instabilitatea presiunii pilot (vânătoare):

Pas	Descrierea procesului
1	Operatorul trimite comanda inferioară → Presiunea pilotului deschide supapa de contrabalansare
2	Supapa se deschide → Uleiul iese din capătul capacului cilindrului → Brațul accelerează în jos
3	Brațul cade mai repede decât pompa poate furniza ulei → Presiunea pilot scade la zero
4	Pierderea de presiune a pilotului → Supapa se închide brusc → Undă de șoc hidraulic, tremurarea brațului

Acest ciclu se repetă între cinci și cincisprezece ori pe secundă, generând vibrații acustice extreme și oboseală structurală peste știfturile pivotului brațului.

---

IV. Reguli de inginerie: Selectarea raportului pilot corect

Greșeala principală de inginerie care declanșează vânătoarea de contrabalansare este selectarea unui raport pilot excesiv de agresiv pentru un boom structural flexibil:

• Raport pilot scăzut (3:1 până la 4:1):Foarte stabil și neted pe brațele flexibile, platformele aeriene și brațele macaralei cu rază lungă. Necesită o presiune pilot mai mare pentru a se deschide, oferind o amortizare hidraulică naturală care rezistă la vârfurile de presiune.
• Raport pilot mediu (4,5:1 până la 5:1):Etalonul standard al industriei pentru legăturile rigide ale excavatoarelor și brațele de ridicare a încărcătoarelor pe roți, unde deformarea mecanică este minimă.
• Raport pilot ridicat (8:1 până la 10:1):Extrem de eficient energetic, deoarece presiunea pilot minimă deschide supapa, reducând sarcina motorului pompei. Cu toate acestea, cartușele cu raport ridicat sunt hipersensibile la contrapresiune și ar trebui utilizate numai pe troliuri rigide sau motoare hidraulice scurte și rigide — niciodată pe structuri flexibile, cu braț cu inerție mare.

---

V. 4 Cele mai bune practici pentru fiabilitatea hidraulică cu deriva zero

1. Spălați cavitățile de contrabalansare înainte de strângere:Chiar și o așchie de oțel de 20 de microni prinsă între vârful clapetei și scaunul galeriei va provoca o deplasare a brațului de 50 mm pe oră. Spălați întotdeauna forajele colectoarelor conform standardelor de curățenie ISO 16/14/11.

2. Specificați inele de rezervă Viton/HNBR pentru menținerea la presiune înaltă:Asigurați-vă că pachetele de etanșare a pistonului utilizează inele de rezervă termoplastice anti-extruziune capabile să reziste la o reținere statică continuă de 4.000 psi+ fără micro-curături.

3. Diferențierea contracției termice de scurgerile reale:Când testați utilajele proaspăt parcate, acordați treizeci de minute pentru stabilizarea temperaturii uleiului înainte de a înregistra valorile de referință ale derivei.

4. Instalați colectoare de contrabalansare cu flanșă directă:Evitați supapele montate la distanță pe linie. Fixarea blocului de supape direct la porturile de flanșă SAE cu 4 șuruburi de pe cilindrul asigură feedback rigid al pilotului și risc zero de rupere a furtunului extern.

---

VI. Consultanță pentru diagnosticare și aprovizionare pentru înlocuiri pentru sarcini grele

Întâmpinați o deviere persistentă a brațului sau instabilitate a supapei de contrabalansare în flota dvs. de echipamente?

Contactați grupul senior de inginerie hidraulică al HCIC. Oferim analize complete ale circuitelor criminalistice, cilindri integrati cu colectoare personalizate cu rapoarte de pilotaj optimizate și unități de înlocuire OEM cu expediere rapidă, proiectate pentru performanță fără deriva.
